Ремонт и замена датчика АБС на Мерседес W124-W213 своими руками – Инструкции по ремонту и замене датчика АБС на авто Mercedes E-Class
По схеме антиблокировочной системы, датчики установлены на каждом из четырех колес автомобиля. Сенсоры передних колес удобней снимать снизу ступицы, в редких случаях к ним можно добраться из подкапотного пространства. К элементам на задних колесах проще всего добраться лишь из-под арки.
Для работ по замене обязательно понадобится инструмент:
- Качественный домкрат;
- Ключ для колесных болтов;
- Комплект рожковых ключей и торцевых головок;
- Молоток;
- Отвертка с плоским жалом;
- Жидкий ключ;
- Мультиметр.
Первым делом необходимо установить автомобиль на ровно площадке и активировать стояночный тормоз.
Далее демонтируют кресла на заднем ряду, пластик порога, резиновый дверной уплотнитель. Так можно добраться до разъема сенсора – для этого отгибают фиксаторы и оттягивают пластиковые панели около крепления амортизаторной стойки. Провода с разъемом нужно отсоединить.
Домкрат устанавливают в необходимой точке и поднимают авто, откручиваются колесные болты и демонтируют колесо. Затем выкручивают крепежные элементы датчика – если болты давно не откручивались, необходимо обильно обработать соединение жидким ключом. Когда болты открутились, деталь аккуратно извлекают. Далее выкручивают болты кронштейнов проводов – их можно найти на стойке и арках крыла.
Чтобы извлечь провод, аккуратно отгибают антивибрационные накладки – под ней закреплен кабель. Отверткой удаляют заглушку и вытаскивают кабель. Новая деталь устанавливается аналогично. Затем закручивают болты креплений кронштейнов, провод просовывают так, чтобы он мог достать до гнезда, устанавливается заглушка. Накладку приклеивают на ее законное место.
Далее устанавливается колесо, подключают разъем сенсора АБС в гнездо, монтируют на место дверной уплотнитель, вставки порога, сидения.
Работа с передними сенсорами гораздо проще, так как в большинстве случаев они более доступны. На большинстве моделей сенсоры закреплены на поворотном кулаке. Процесс замены аналогичен работе с задними датчиками.
Как устроен датчик
Разные производители на своих автомобилях устанавливают разные версии и реализации антиблокировочных систем. Можно выделить несколько видов датчиков. Одни из них функционируют на принцип магниторезистивного эффекта, другие же работают на базе эффекта Холла. Существуют пассивные и активные датчики.
Пассивные датчики – это индуктивные датчики скорости. Конструкции и принцип действия предельно просты. В основе лежит обыкновенная катушка индуктивности, намотанная с использованием тонкого медного провода. Внутри катушки установлен мощный магнит и железный сердечник – также магнитный. Торцевая часть катушки с сердечником установлена напротив магнитного кольца, установленного на ступице.
Датчик работает на принципе электромагнитной индукции. Пока катушка находится в покое, то на выходах датчика отсутствует какой-либо сигнал. Когда автомобиль начнет свое движение, то около сердечника датчика будет двигаться зубчатый ротор кольца. Это приведет к изменению магнитного поля, проходящего через катушку.
За счет переменного магнитного поля в катушки образуется переменный ток, которой и передается в блок управления. Такая система не подвержена помехам и грязи, но начинает работать только при наборе скорости 5-7 км/ч.
Активный аналог появился в 90-х годах. Датчики работают по принципу полупроводникового диода – меняется направление электрического тока под воздействием магнитных полей. Такие датчики называют магниторезистивными. Существует также датчик Холла, где ток возникает в резисторе, помещенном в магнитное поле.
Магнитное поле создается посредством специального кольца, которое закрепляется на ступице автомобиля и вращается вместе со ступицей. В случае с пассивными датчиками, любые изменения в магнитном поле ведут к изменениям в направлении электронов – в результате изменяется сопротивление. Эти изменения сопротивления и фиксируются электронным модулем или ЭБУ.
В варианте с активными датчиками меняющееся магнитное поле заставляет электроны двигаться в один конец элемента. В результате формируется напряжение, передающееся в ЭБУ.
Можно ли починить неисправный сенсор
Если повреждена обмотка элемента, некоторые автовладельцы выходят из ситуации путем перемотки катушки. Однако, практика показывает, что восстановить работоспособность таким образом можно далеко не всегда.
Роль датчика АБС в автомобиле
Датчик ABS служит для того, чтобы точно определить момент блокировки того или иного колеса, исходя из частоты его вращения. Кроме датчиков, антиблокировочная система включает в себя гидравлический и управляющий блок.
Когда колесо вот-вот заблокируется, от электронного блока поступает сигнал на гидроблок. Гидравлический блок снижает, а иногда и полностью перекрывает подачу рабочей жидкости к рабочему тормозному механизму блокированного колеса. Если по каким-то причинам этого окажется мало, то активируется специальный клапан и жидкость будет перенаправлена по отводной магистрали.
Когда колесо снова начнет вращаться, электронный управляющий модуль при помощи сигнала снимет воздействие с электромагнитных клапанов и давление в гидромагистрали снова будет подаваться к тормозным цилиндрам на колесах.
Антиблокувальна система гальм (ABS) Mercedes E-klasse W212 / S212 / L212 / C207 / A207 з 2009 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
немає гальм Mercedes-Benz E клас , прокачування гальм Mercedes-Benz E клас , схема гальмівної системи Mercedes-Benz E клас , ремонт гальмівної системи Mercedes-Benz E клас , несправності гальмівної системи Mercedes-Benz E клас
Вибачте, стаття доступна лише російською мовою.
Для читання статті потрібно змінити мову на сайті.
Тип двигуна: М271 / М272 / М273 / М276 / М278 / ОМ651 / ОМ642
Об’єм двигуна: 1.8 / 3.0 / 3.5 / 5.4 / 6.2 / 2.1D / 3.0D л.
Потужність: 136 / 170 / 184 / 204 / 211 / 224 / 231 / 272 / 292 / 388 / 525 к.с.
При покупці книги в PDF
1. Ви зможете завантажити книгу відразу після оплати.
2. Книга буде завантажена у форматі PDF, і Ви зможете завантажити її на будь-який пристрій.
1. Всі книги ідеальної якості, тому що ми працюємо безпосередньо з видавництвами.
2. Електронні книги нічим не поступаються паперовим і є їх повним аналогом.
3. Офіси нашої компанії представлені в Україні, Росії та Польщі, ви завжди можете звернутися до нас за конкретною адресою.
4. Всі оплати на сайті максимально захищені та відбуваються за допомогою світових платіжних систем.
Оплата та завантаження з метою безпеки походить з особистого кабінету.
Автоматичний перехід через 10 секунд.
Книга не призначена для продажу у Вашій країні.
Оформити замовлення на паперову версію цієї книги Ви можете на сайті autoinform96.com .
Оплата товару та завантаження книги в електронному вигляді (формат PDF) здійснюється на сайті.
Для цього треба знайти цікаву для Вас книгу і натиснути на кнопку «Купити». Ціна книги вказана на кнопці.
Після натискання на кнопку «КУПИТИ» автоматично запуститься платіжна система, за допомогою якої можна сплатити вибрану книгу за допомогою будь-якої банківської картки (Visa, MasterCard, СВІТ тощо).
Після вказівки даних картки або інших платіжних реквізитів та підтвердження платежу відбудеться оплата товару.
Зверніть увагу, що після здійснення оплати, Вам необхідно повернутися назад із сайту платіжної системи на сайт KrutilVertel.
Завантаження книги
Після успішного проходження платежу (у будь-який спосіб) та повернення до магазину KrutilVertel із сайту платіжної системи Ви потрапляєте на сторінку успішної оплати:
На цій сторінці Вам необхідно вказати свій e-mail, куди буде надіслано доступ для завантаження книги.
Якщо Ви вже зареєстровані на нашому сайті, просто перейдіть за посиланням особистий кабінет.
Куплена Вами книга буде знаходитись у Вашому особистому кабінеті, звідки її завжди можна буде завантажити.
У випадку, якщо з якихось причин Ви не повернулися назад на сайт і закрили вкладку платіжної системи з повідомленням про успішне проходження платежу, повідомте нам про це — ми надішлемо Вам лист у якому буде вказано доступ для завантаження книги.
Проблеми під час оплати банківськими картками
Іноді при оплаті банківськими картками Visa/MasterCard можуть виникати труднощі. Найпоширеніші з них:
- На карті стоїть обмеження на оплату покупок в інтернеті
- Пластикова карта не призначена для здійснення платежів в інтернеті.
- Пластикова карта не активована для здійснення платежів в інтернеті.
- Недостатньо коштів на пластиковій картці.
Для того, щоб вирішити ці проблеми, необхідно зателефонувати або написати в технічну підтримку банку, в якому Ви обслуговуєтесь. Фахівці банку допоможуть їх вирішити та здійснити оплату.
Ось, у принципі, і все. Весь процес оплати книги у форматі PDF з ремонту автомобіля на нашому сайті займає 1-2 хвилини.
Замена передних колодок мерседес 213
Причины появления ошибок по блоку абс на E-классе Мерседес w213. Пути решение проблемы
Чтобы ездить максимально безопасно, нужно эффективное торможение, а для этого требуется осуществлять своевременное обслуживание тормозной системы. Колодки Мерседес 213 проходят в среднем 30 000 – 60 000 километров, если водить в спокойной манере, соответственно если применять дрифты и прочие элементы динамичной езды, то срок службы значительно сокращается. После этого, неисправности абс Мерседес 213 могут проявиться в любое время. Вообще, данные блоки достаточно нежные конструктивно, в них могут появляться неисправности есп Мерседес E-класса, они могут выходить из строя при слесарных работах на машине или небольших авариях.
Когда может потребоваться замена тормозных колодок на E-шке Mercedes?
Если вы доводите состояние тормозных колодок до полного стирания и слышите уже скрежет металла, то этого не выносит современная электроника. Колодки оснащены датчиками износа. В ряде случаев, произвести оценку состояния колодок и дисков можно визуально, однако, лучше всё-таки доверять датчикам. При их срабатывании нужно обращать внимание на состояние колодок и при необходимости произвести замену. Тогда при диагностике тогда абс Мерседес не выходит на связь и могут потребоваться серьёзная ремонтная операция.
Разработчики E-класса не предусмотрели вмешательство в тормозную систему без подключения диагностических приборов. Также, как на старых E-классах 211 кузова, на w213 Mercedes тоже нельзя вмешиваться в электронику тормозов без диагностики.
Как правильно разводить колодки на w213 Мерседес E-class и осуществлять их замену?
Замена тормозных колодок на w213 кузовах требует большого опыта в этом деле и спецоборудования. Часто при несоблюдении процедуры простая замена колодок приводит к выходу из строя блока, например, из-за электростатических воздействий.
К слову, на старых «E-шках» постоянно возникали проблемы с разведением колодок и снятием блока абс без подключения диагностики и проведения процедуры деактивации тормозного блока. Блоки ABS попросту выходили из строя, потому что высокое давление, которое постоянно присутствует в системе при её нештатной разгерметизации и при воздействии на тормозные колодки для их замены, приводило к выходу из строя гидравлической части блока. То есть, ЭБУ ломался из-за того, что не производили регламентный сброс давления диагностическим сканером.
Блоки АБС 213 Мерседес нового образца, привезённые в ремонт.
Также и современные Мерседесы w213 E-класса переняли этот дефект, но немного в другой сфере. Колодки на этой машине уже не поменять в обычном сервисе, потому что система сложная, в ней, например, реализован механизм заблаговременного подвода колодок, плюс электронный ручной тормоз. При отсутствии компетентного мастера даже простая процедура замены колодок приводит к выводу из строя блока управления.
Ошибки по абс мерседес на E-классе:
На диагностическом сканере Ксентри коннект, при подключении тормозной системы Мерседес E-класса, могут выдаваться следующие ошибки, говорящие о неисправности:
B23AA2F — 23AA2F — Тормозной суппорт слева имеет функциональное нарушение. Имеется неравномерный сигнал.
B23AB2F — 23AB2F — Тормозной суппорт справа имеет функциональное нарушение. Имеется неравномерный сигнал.
U1501FF — 1501FF — Связь с радарным датчиком 1 имеет функциональное нарушение.
Оптимальное решение проблемы с тормозной системой 213 Мерседес
Если обратиться к дилерам, они «приговорят» блок к замене. Хотя дилерский центр всё-таки лучше рук случайного «кулибина», но это тоже лишние средства и потраченное время. Гаражные мастера и вовсе могут провести такой «ремонт», что потом придётся разбирать и менять пол машины!
Поэтому лучше всего обратится в лабораторию автомобильной электроники, которая специализируется на восстановлении электронных блоков управления Мерседес.
Почему ЭБУ лучше ремонтировать в профессиональной автолаборатории:
мастера с 20-летним опытом
дорогостоящее оборудование, способное качественно диагностировать проблему в автомобиле и решить её
Советуем не перебирать вышеописанные варианты, испробуя их последствия на себе.
Лучше сразу обратиться к опытным специалистам и разрешить проблему наилучшим для вашего автомобиля, здоровья и бюджета способом с полугодовой гарантией!
Обращайтесь к профессионалам!
Замена колодок Мерседес
Тормозная система критически важна для обеспечения безопасности движения автомобиля. Даже самый компактный мерседес весит около тоны и надо учитывать, что автомобиль необходимо не только разгонять но и останавливать, а от этого зависит не только безопасность пассажиров автомобиля, но и безопасность окружающих.
Основные компоненты требующие внимания это — тормозные диски, тормозные колодки и тормозная жидкость. Если тормозную жидкость рекомендуется менять по регламенту ТО, раз в два года, то диски и колодки меняются строго по состоянию.
Стоимость Стоимость работы по замене тормозных колодок на Мерседес от 1200 рублей
Оценить состояние колодки можно визуально, что обычно и делают при плановом техническом обслуживании Мерсерес. Но для упрощения процесса эксплуатации и для удобства и безопасности владельца производитель добавил с систему торможения датчики износа. Конечно это не 100% показатель (к примеру при неравномерном износе с разных сторон), но если автомобиль выдаст ошибку об износе колодок, то безусловно стоит обратить на СТО.
Ресурс тормозных колодок
Ресурс колодок Мерседес зависит напрямую от манеры вождения и эксплуатации автомобиля. При плавных ускорениях и плавных торможениях он может составить и 30 или даже 60 тысяч километров, но чаще всего, замена колодок, особенно для передней оси, требуется через каждые 30-50 тысяч километров.
Задние колодки в силу специфики распределения тормозного усилия изнашиваются медленнее передних и их ресурс может доходить и до 60-80 тысяч км. Опять же все зависит от стиля езды и манеры торможения, а также исправности суппортов.
Неисправный и подклинивающий суппорт может очень быстро привести в негодность не только колодки но и тормозные диски. Поэтому осмотром тормозной системы проводят на каждом специализированном ТО. Замена колодок на Мерседес сопровождается сервисными работами, которые включают в себя оценку состояния (износа) тормозных дисков, визуальную проверку суппортов, очистку направляющих и антискрипных пластин, смазку тормозных компонентов.
Правила замены колодок
Замена колодок производится парно, т.е. если требуются колодки для передней оси то они меняются и на правом и левом колесе. Аналогичный ситуация и для задней оси. При замене тормозных дисков замена колодок обязательна! Данное правило применяется для обеспечения безопасности и для правильного притирания диска к колодке.
Гарант безопасного торможения — исправная тормозная система и профилактическая диагностика ее состояния при проведении планового ТО.
Замена колодок Мерседес W213
Замена колодок Мерседес W213
Почему решили менять колодки Мерседес W213
Для проведения технического обслуживания автомобиля в ПИК прибыл Mercedes E-класса W213 2017 года выпуска с пробегом около 67 000 км. Владелец автомобиля систематически проводит обслуживание, поэтому никаких симптомов неисправностей не было. Однако срок службы колодок подошел к концу, и по согласования с хозяином было принято решение поменять тормозные колодки и диски для предотвращения дальнейших последствий и дискомфорта в езде. Приступаем к замене колодок Мерседес W213.
Как избежать преждевременной замены колодок Мерседес W213
Тормозные колодки – это деталь тормозной системы автомобиля, которая меняется в совокупности с тормозными дисками, если они изношены. В среднем диски ходят с 2-3 разными колодками. Тормозные колодки и диски меняются по состоянию. Для его оценки механики используют специальный прибор, позволяющий оценить возможность дальнейшего использования дисков. Обычно они ходят около 30 000 км или немного дольше.
Интересно: Срок жизни колодок и дисков зависит от качества материалов и от стиля езды владельца автомобиля. Если он сторонник агрессивной езды, и систематически прибегает к резкому торможению, то велика вероятность провести замену тормозных колодок Мерседес W213 и дисков раньше положенного срока.
Этапы замены колодок Мерседес W213
Проведение планового технического обслуживания очень важно, поскольку позволяет выявить многие проблемы на начальном этапе, следовательно, оперативно их решить. В том числе износ колодок и тормозных дисков. Их своевременная замена – залог Вашей безопасности на дорогах. Проблемы с тормозной системой могут привести к трагическим последствиям на дороге, поэтому рекомендуем сразу обращаться к специалистам при появлении посторонних звуков со стороны колодок.
Как происходит замена колодок Мерседес W213?
— Снятие суппорта тормозного диска;
— Замена колодок и тормозных дисков;
По времени замена колодок происходит быстро, около 40 минут.
Замена передних тормозных колодок E-class
Только использование оригинальных или фирменных (например, ATE) запасных частей может гарантировать сохранение требуемого тормозного пути, срока службы этих деталей, а также отсутствия скрипов. Накладки колодок изготовляются с различной степенью твердости. Например, для автомобилей такси используются более твердые, поскольку важнее срок службы, чем оптимальное торможение с большой скорости при небольшом усилии на педали. Колодки для спортивных автомобилей, напротив, более мягкие. Фирма Mercedes в ходе многочисленных испытаний специально для данного автомобиля выработала оптимальное соотношение между сроком службы и уровнем комфортности при торможении. При каждой замене колодок следует учитывать следующее:
1. Заменять следует все четыре колодки одной оси, чтобы эффективность торможения оставалась равномерной.
2. Следует проверять износ и состояние тормозных дисков. Они не должны иметь царапин или глубоких рисок (см. «Замена тормозных дисков»).
3. Необходимо проверять состояние защитного пыльника, а также насколько свободно поршень перемещается в тормозном цилиндре.
4. При снятых тормозных колодках ни в коем случае не нажимайте на педаль тормоза, в противном случае поршни тормозных цилиндров выйдут из своих отверстий.
1. Установите автомобиль на опоры и зафиксируйте его. Снимите переднее колесо.
2. Рукой вытяните скобу суппорта наружу, для чего немного вдавите тормозной поршень в отверстие.
3. Отверткой подденьте пластиковую крышку разъема датчика износа колодок. Снимите крышку и выньте разъем.
4. Отожмите отверткой удерживающую скобу от суппорта.
5. Снимите отверткой защитные колпачки с направляющих пальцев.
Рис. 8.13. Использование внутреннего шестигранного ключа для ослабления и отворачивания направляющих пальцев из опор
6. Выверните направляющие пальцы (рис. 8.13) из верхней и нижней опор суппорта, удерживая рожковым ключом шестигранный шлиц около резинового чехла.
7. Снимите суппорт и подвесьте его на проволоке так, чтобы не вытянулся тормозной шланг.
Рис. 8.14. Внутренняя колодка установлена на поршне суппорта (стрелка) через возвратную пружину. Таким образом, при отпускании педали тормоза тормозной диск снова получает свободный ход
Рис. 8.15. Замена передних тормозных колодок: 1 – скоба суппорта (снята и подвешена на проволоке); 2 – наружная тормозная колодка; 3 – внутренняя тормозная колодка (тормозные колодки сняты с кронштейна, на внутренней колодке установлен датчик износа)
8. Снимите внутреннюю колодку с тормозного поршня (рис. 8.14). Она закреплена удерживающей скобой (рис. 8.15).
9. Снимите датчик износа с внутренней колодки.
10. Снимите внешнюю колодку с кронштейна.
Рис. 8.16. После долгой эксплуатации детали суппорта и направляющие колодок покрываются тормозной пылью. Для исправной работы перед установкой новых колодок очистите кронштейн и суппорт металлической щеткой
11. Перед сборкой очистите детали суппорта щеткой с мягкой металлической щетиной (рис. 8.16) или тряпкой, смоченной спиртом. Не используйте минеральные растворители или инструмент с острыми краями. Отложения тормозной пыли и коррозия на деталях суппорта могут привести к неравномерному износу колодок.
12. Проверьте состояние грязезащитного чехла тормозного поршня. При обнаружении повреждений замените его, поскольку проникновение грязи быстро приведет к заклиниванию поршня.
Рис. 8.17. Вдавливание поршня тормозного механизма в цилиндр с помощью струбцины. Для предохранения поршня от повреждений необходимо проложить деревянные бруски. Можно использовать также старую колодку
13. Вдавите поршень в цилиндр (рис. 8.17). Для этого используйте деревянную киянку или специальную струбцину. При этом не повредите поверхность поршня или грязезащитный чехол.
14. При вдавливании поршня тормозная жидкость из цилиндра будет вытеснена в бачок. При необходимости откачайте излишек жидкости.
15. Установите тормозные колодки.
16. Установите датчик износа.
17. Установите суппорт и приверните новые самофиксирующиеся направляющие пальцы моментом 35 Н·м.
18. Наденьте защитные крышки на направляющие пальцы.
19. Подсоедините разъем датчика. Обратите внимание на прокладку провода и закройте защитную крышку разъема.
20. Установите удерживающую скобу суппорта. После установки скобы в оба отверстия закрепите ее нажатием под кронштейном суппорта. При неправильном монтаже ход педали тормоза увеличится.
21. Установите переднее колесо, опустите автомобиль и затяните болты крепления колес моментом 110 Н·м.
22. Замените тормозные колодки с другой стороны автомобиля.
23. На неподвижном автомобиле несколько раз нажмите на педаль тормоза, чтобы колодки приняли правильное положение.
Ремонт Mercedes-Benz W антиблокировочная система (abs)

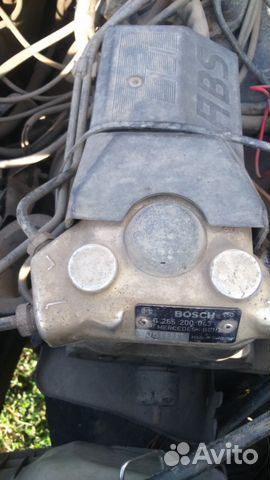

Теперь двигаемся в сторону гидроблока, откидываем от негофишку с проводами и находим под релюшками отдельный красный провод, он осуществляет подачу питания на сам двигатель гидроблока!
Абс мерседес 124 его с клемника там торксы и подключаем к нему отдельный проводок который можно подкинуть на плюсовую клемму аккумулятора! Перед этими всеми манипуляциями не забудте отключить основной плюсовой клемник! После того, как колесо начинает вращаться с нормальной скоростью, насос выключается и открывается электромагнитный клапан, в результате чего тормозная жидкость подается к суппорту в нормальном режиме и производится торможение колеса.
Работа антиблокировочной системы при резком торможении повторяется на каждом колесе до тех пор, пока к педали прилагается усилие или абс мерседес 124 не остановится.
Цикл работы антиблокировочной системы повторяется до 10 раз в секунду. При работе антиблокировочной системы ощущается пульсация на педали тормоза.
При любой неисправности абс мерседес 124 антиблоки ровочной системе происходит ее отключение. В этом случае загорается контрольная лампа ABS на панели приборов и тормозная система работает в обычном режиме.
диагностика abs w124
Устранение абс мерседес 124 антиблокировочной системы необходимо производить на станции технического обслуживания. Модели с системой управления скоростью движения автомобиля ASR На моделях с системой управления скоростью движения автомобиля гидравлическая система состоит из четырех электромагнитных клапанов, возвратного абс мерседес 124 с электрическим приводом, клапана, который переключает гидравлическое устройство с антиблокировочной системы на выполнение функций системы управления скоростью движения автомобиля и герметизирующего клапана системы управления скоростью движения.
На автомобиле установлены два электронных контрольных устройства ECUодно из которых управляет гидравлическим блоком, а второе — исполнительными механизмами положения дроссельной заслонки. Включите зажигание и повторите предыдущую проверку.
Выключите зажигание и подсоедините к датчику электропроводку. Если результат измерения составляет более 1 В, устраните причину короткого замыкания на участке цепи между датчиком и модулем управления ABS. При отсутствии напряжения менее 1 В включите зажигание и повторите проверку. Если напряжение по прежнему отсутствует абс мерседес 124 менее 1 Впереходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки между датчиком абс мерседес 124 модулем управления ABS, в случае необходимости устраните причину короткого замыкания.
Выключите зажигание и проверьте надежность затягивания болтов крепления датчика 32 Нм. В случае необходимости подтяните крепеж и переходите к следующему этапу проверки.
Антиблокировочная система (ABS) Мерседес W124
Измерьте величину зазора между датчиком и ротором по всему периметру последнего. При недостаточном зазоре см.
Спецификации произведите его корректировку путем подбора регулировочной прокладки АА Если зазор слишком велик, снимите дистанционные прокладки и замените ротор в сборе с шарнирной сборкой или вышедший из строя датчик.
Закончив регулировку, абс мерседес 124 к следующему этапу проверки.
Проверьте величину биения ступицы колеса. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае замените датчик.
Выключите зажигание и подсоедините к колесному датчику электропроводку. Если результат измерения составляет более абс мерседес 124 МОм, переходите к следующему этапу проверки, в противном проверьте состояние электропроводки на участке цепи между датчиком и модулем управления ABS.
Проверьте надежность крепления контактных разъемов модуля управления ABS и колесного датчика. Произведите необходимые исправления. Если контакты в порядке, переходите к следующему этапу проверки.
Восстановите исходное абс мерседес 124 всех контактных разъемов, очистите память процессора см. При появлении новых кодов перейдите к выполнению соответствующей проверки. Если отказ не повторился, следовательно, неисправность носила временный характер, — еще раз удостоверьтесь в надежности крепления всех контактных соединений. При отсутствии возможности воспользоваться осциллографом переходите к проверке механического состояния ротора и очистке компонентов.
11.33 Диагностика отказов ABS
При наличии осциллографа поддомкратьте автомобиль и установите его на подпорки, — колеса должны полностью оторваться от земли. Выполнение данной процедуры может привести к записи в память процессора кода неисправности Включите зажигание абс мерседес 124, вращая соответствующее колесо автомобиля, следите за показаниями осциллографа.
Амплитуда выводимого на экран синусоидального сигнала не должна выходить за пределы диапазона 0. Внимательно осмотрите колесный датчик и его абс мерседес 124 на наличие признаков повреждений и загрязнения.
Протрите компоненты, устраните имеющие место неполадки. Подсоедините электропроводку к колесному датчику и отсоедините ее от модуля управления ABS. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае проверьте электропроводку между датчиком и модулем абс мерседес 124 наличие короткого замыкания. Восстановите исходное подсоединение всех контактных разъемов и повторите процедуру считывания диагностических кодов. При появлении новых кодов перейдите к соответствующему тесту.
Имеют абс мерседес 124 проблемы, связанные с исправностью выдачи колесным датчиком одним или всеми четырьмя информационного сигнала DTC 29 Свободное вращением колес в течение более 1 минуты, а также длительное движение с вывернутым до абс мерседес 124 рулевым колесом могут привести к записи в память процессора кода неисправности 29, — просто очистите память процессора см.
Оцените состояние протекторов и давление накачки шин. Проверьте надежность затягивания болтов крепления датчиков ABS 32 Нм. Восстановите исходное подсоединение электропроводки. Очистите память процессора см. Если отказ не повторился, следовательно, неисправность носила временный характер, — еще раз проверьте надежность крепления всех контактных соединений. Проверьте исправность состояния и надежность фиксации контактных разъемов электропроводки на модуле управления ABS, генераторе и аккумуляторной батарее.
В случае необходимости произведите соответствующий восстановительный ремонт.
