Система дополнительной безопасности (SRS)

Принцип функционирования фронтальных подушек безопасности

Внимание! Ни в коем случае не перевозите детей младшего возраста на переднем сиденье оборудованного пассажирской подушкой безопасности автомобиля! Сказанное относится также и к установке на переднее сиденье специального детского сиденья.

Примечание. При слабых столкновениях и опрокидывании автомобиля фронтальные подушки безопасности срабатывать не должны.

Модули фронтальных подушек безопасности вмонтированы в ступичную часть рулевого колеса и в панели правую часть панели приборов, непосредственно над главным вещевым ящиком.

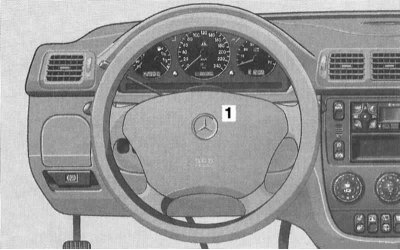

Модуль водительской фронтальной подушки безопасности (1) вмонтирован в ступичную часть рулевого колеса (на декоративную крышку нанесена соответствующая маркировка).

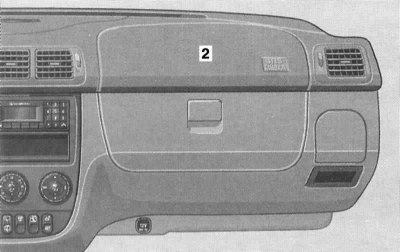

Модуль пассажирской фронтальной подушки безопасности (2) вмонтирован в правую часть панели приборов (на декоративную крышку нанесена соответствующая маркировка).

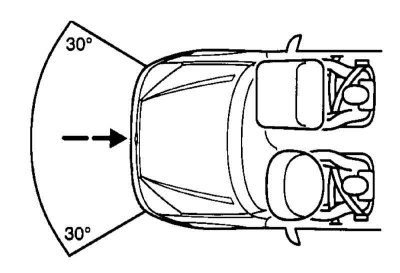

Датчики направленных перегрузок реагируют на превышение некоторого предельного значения, которое может возникнуть при сильном лобовом столкновении. По сигналу датчиков блок управления включает газогенераторы подушек безопасности, вызывая их мгновенное наполнение.

Во время столкновения ремень безопасности удерживает от смещения нижнюю часть туловища сидящего. Передние подушки безопасности помогают предотвратить травмирование водителя и переднего пассажира в результате удара их головой и грудной клеткой о рулевое колесо/панель приборов.

Подушки безопасности срабатывают непосредственно в момент столкновения; сразу после срабатывания газ из подушек безопасности стравливается, что позволяет водителю сохранять адекватный обзор.

Поскольку сигналы на срабатывание обеих подушек безопасности поступают от одних и тех же датчиков, обе подушки срабатывают одновременно. Однако не исключена вероятность инициации лишь одной из подушек. Такое становится возможным, когда величина возникших при столкновении направленных перегрузок находилась на грани диапазона чувствительности датчиков. В этом случае ремни безопасности обеспечивают достаточно надежную защиту водителя и переднего пассажира, в то время, как эффект от срабатывания подушки безопасности будет минимальным.

Сразу после срабатывания и выполнения подушками своих функций газ из них выпускается, что позволяет водителю сохранять обзорность и свободно манипулировать всеми органами управления автомобилем.

Полная продолжительность процесса от момента подачи сигнала датчиками перегрузок до выпуска газа из подушек занимает доли секунды. Срабатывание подушек происходит настолько быстро, что человеческое ухо просто не способно воспринять хлопок газогенераторов при заполнении подушек.

После дорожно-транспортного происшествия, при котором произошло срабатывание подушек безопасности, объем салона автомобиля выглядит слегка задымленным. На самом деле это взвесь тонкодисперсного порошка, которым обычно пересыпаются оболочки подушек в сложенном состоянии. Люди с заболеванием органов дыхания могут испытывать определенный дискомфорт от содержащихся в воздухе газообразных продуктов, выделяемых газогенераторами подушек.

Принцип функционирования боковых и головных подушек безопасности

Модули боковых подушек безопасности вмонтированы в панели боковых дверей автомобиля. Места расположения обеих боковых подушек обычно помечены надписями «SIDE AIRBAG».

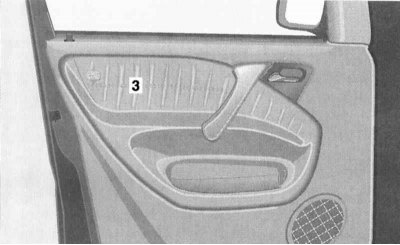

Модули передних боковых подушек безопасности (3) вмонтированы в панели передних дверей автомобиля непосредственно над подлокотниками.

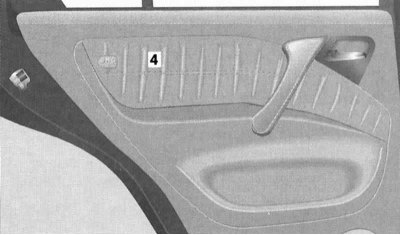

Модули задних боковых подушек безопасности (4) вмонтированы в панели задних дверей автомобиля непосредственно над подлокотниками.

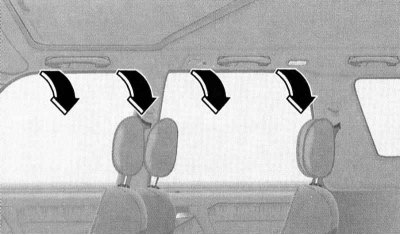

Газогенераторы головных подушек расположены по боковым краям потолочной панели.

При сильном боковом ударе датчики направленных перегрузок фиксируют превышение возникающими нагрузками некоторого порогового значения и выдают информационный сигнал на блок управления, который вырабатывает команду на срабатывания газогенератора соответствующей боковой подушки безопасности. При этом, если удар пришелся со стороны пассажирского сиденья, соответствующая боковая подушка сработает даже при отсутствии на сиденье пассажира.

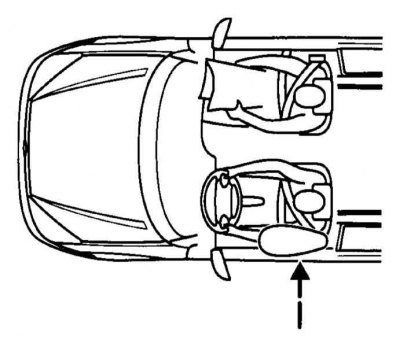

Схема срабатывания боковой подушки безопасности (сразу после срабатывания подушка сдувается).

Для обеспечения наибольшей эффективности защиты, которую обеспечивают подушки безопасности, водитель и пассажир, сидящий на переднем сиденье, должны сидеть прямо и быть пристегнуты ремнями безопасности.

Порядок функционирования контрольной лампы отказов SRS

При включении зажигания (ключ зажигания повернут в положение 2) контрольная лампа загорается на короткое время, затем сразу гаснет, что подтверждает об исправности функционирования всех узлов системы.

Контрольная лампа не включается при повороте ключа зажигания в положение 2;
Контрольная лампа продолжает гореть после осуществления запуска двигателя;
Контрольная лампа активируется и горит в постоянном или проблесковом режиме во время движения автомобиля.

Внимание! Пренебрежительное отношение к сигналам контрольной лампы SRS может привести к самым серьезным последствиям при отказе подушек безопасности во время дорожно-транспортного происшествия!

Ремни безопасности с автоматическими аварийными натяжителями

Аварийными автоматическими натяжителями оборудованы возвратные устройства треханкерных ремней безопасности передних сидений и боковых мест заднего сиденья второго ряда. Натяжители приводятся в действие при сильных фронтальных перегрузках, возникающих при лобовом столкновении, и обеспечивают мгновенную выборку слабины ремней, в результате чего ленты последних плотно охватывают тело сидящего, в значительно степени повышая степень защиты водителя и переднего пассажира.

Натяжитель (А) вмонтирован в сборку возвратного механизма ремня. Порядок пользования такими ремнями безопасности аналогичен порядку пользования обычными ремнями, оборудованными инерционными возвратными устройствами. Механизм срабатывания натяжителя абсолютно прозрачен для пользователя и не требует от последнего никаких дополнительных навыков и знаний.

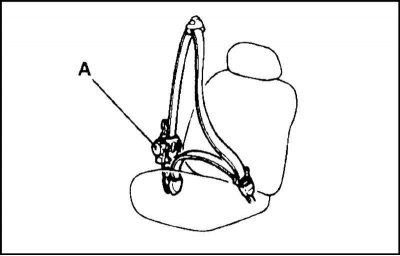

Ремень безопасности с автоматическим аварийным натяжителем
А — Натяжитель

Активация натяжителей происходит только при значительных фронтальных перегрузках. Срабатывание модулей сопровождается громким хлопком и небольшим дымообразованием.

Примечание. Выделяющийся при срабатывании натяжителей дым безопасен для здоровья человека, однако при непосредственном вдыхании может вызывать раздражение слизистых оболочек.

Следует заметить, что отказы срабатывания натяжителей при лобовом столкновении в большинстве случаев объясняются не неисправностью системы, а тем, что возникающие при ударе перегрузки не достигают порогового значения, при котором производится активация модулей.

Как и в случае подушек безопасности, модули аварийных натяжителей рассчитаны на однократное срабатывание и после такового подлежат замене в сборе с ремнями, — обращайтесь на фирменные станции техобслуживания компании Mercedes-Benz. Там же принимаются все рекламации по поводу отказов компонентов SRS.

Техническое обслуживание элементов SRS

После срабатывания подушек безопасности они подлежат обязательной замене вместе с блоком управления системы. Не пытайтесь демонтировать отработавшие подушки самостоятельно. Эти операции должны выполняться только в условиях мастерской автосервиса;
Если срабатывание контрольной лампы SRS указывает на наличие отказа в системе, следует без промедления обратиться на ближайшую станцию техобслуживания компании Mercedes-Benz, где будут произведены полная диагностика и необходимый восстановительный ремонт системы. В противном случае подушки безопасности могут не сработать при дорожно-транспортном происшествии и не выполнить свою защитную функцию;
К работам с узлами дополнительной системы безопасности допускается только специально обученный персонал. Запрещено самостоятельно демонтировать с автомобиля подушки безопасности и аварийные натяжители ремней безопасности. В случае отказа SRS или после аварийного срабатывания подушек безопасности и натяжителей ремней безопасности необходимо обратиться на станцию техобслуживания компании Mercedes-Benz для проведения ремонта или замены узлов системы;
Не вскрывайте модули и не изменяйте электропроводку систем подушек безопасности и устройств автоматического аварийного натяжения ремней безопасности, — такое вмешательство может привести к непроизвольному срабатыванию подушек и натяжителей и явиться причиной травмирования исполнителя или находящихся поблизости людей;
Не производите замену передних сидений без получения предварительной консультации на станции техобслуживания компании Mercedes-Benz. Неаккуратное или некорректное выполнение замены или снятия чехлов может привести к отказу срабатывания боковых подушек безопасности в случае дорожно-транспортного происшествия.

На всех оборудованных SRS моделях в местах размещения активных элементов системы устанавливаются специальные предупреждающие таблички.
