Где находится блок парктроников на mercedes 164
После регулировки ДХО от заказчика был получен сигнал о том что перестала работать система автоматической помощи при парковке на ML350.
Стрелочка около знака парковки перестала появляться, и соответственно нет возможности включить парковочный ассистент.

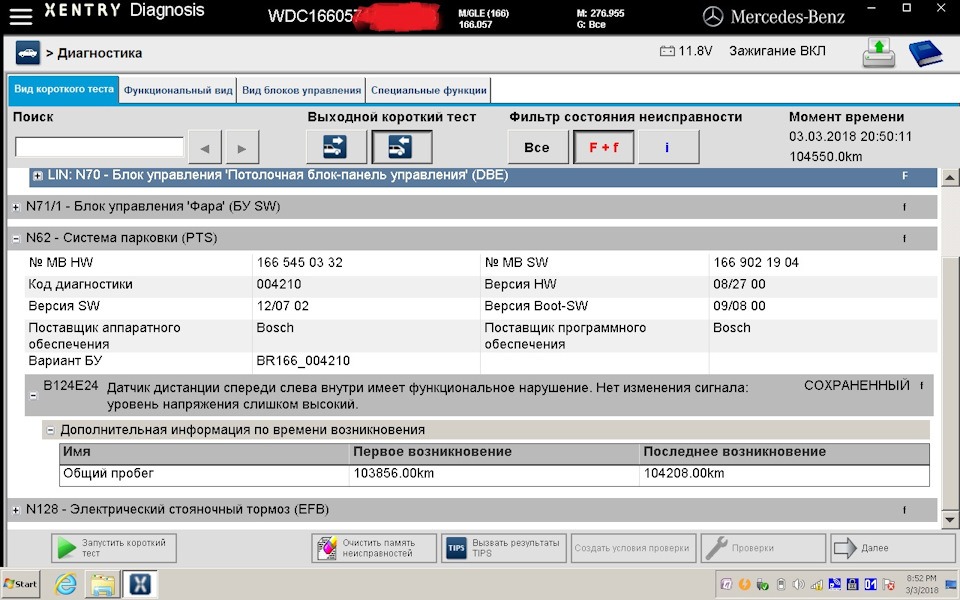

После опроса блоков авто видим ошибку одного из датчиков парковки.
Разбираемся дальше находим отказавший датчик и проводим тест.
Датчик В8\3 никак не реагировал на препятствия перед ним. Это слева самый ближний к рамке гос. номера.
После визуального осмотра видим, что попал камень на высокой скорости. Образовалась вмятина.
Это повлияло на работу приемника волн. Т.е. электроника радара работает нормально, он прекрасно излучает волны, а вот приемник уже не принимал обратно сигнал.
Установили новый датчик A2125420018

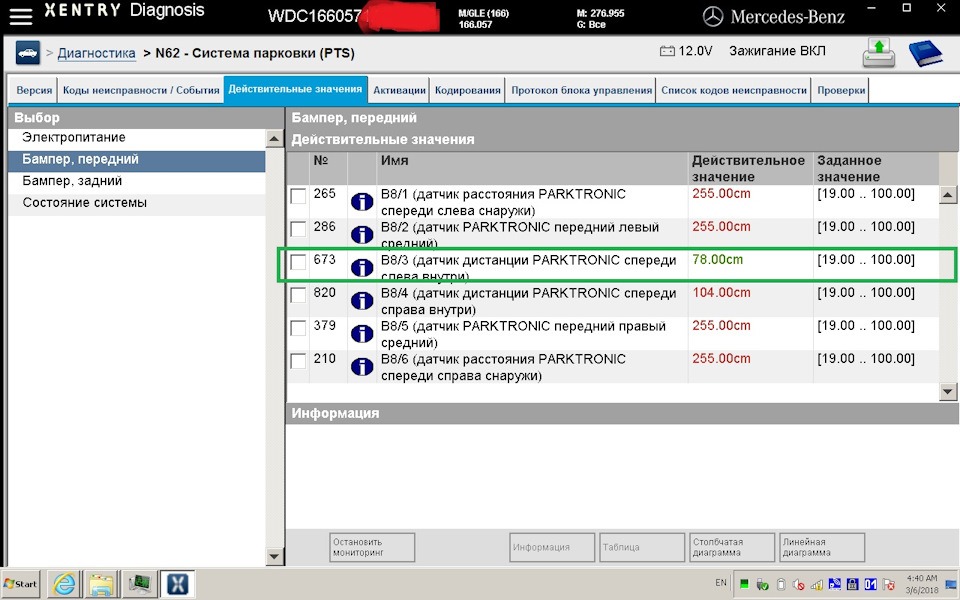

Провели повторный тест датчика
После диагностики систем ошибка пропала.

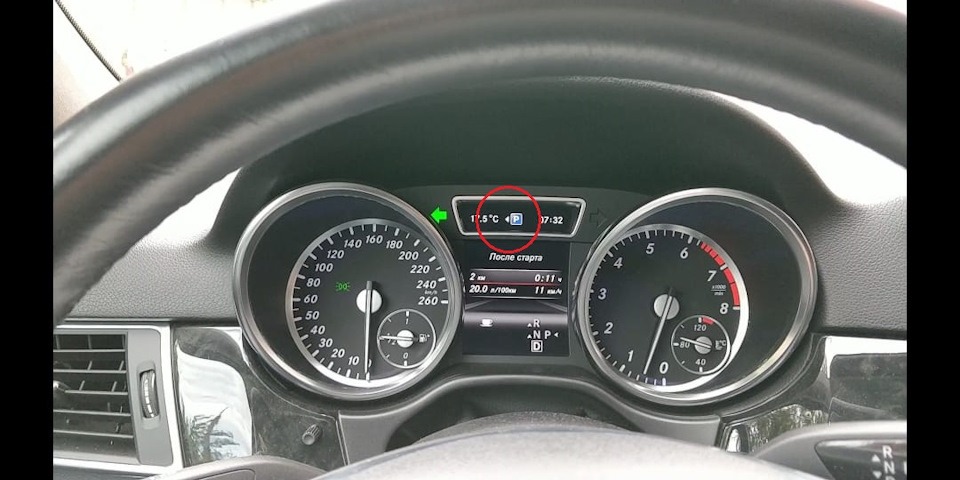

Отправили заказчика на тестирование системы парковки. Стрелочка появилась.
А вот и сам парковочный ассистент в действии.
Также настроили заказчику звуковое сопровождение системы парковки и провели регулировку.
Предохранители Мерседес w164 — где найти и как поменять
Mercedes-Benz М-класса в кузове W164 впервые был представлен на Детройтском автосалоне в начале 2005 года. Он разделил техническую базу с R-Class (W251) и Mercedes-Benz GL-Class. Рамная конструкция, которая применялась в предыдущей модели, была заменена на несущий кузов, что привело к улучшению пассивной безопасности, но сократило возможности автомобиля на бездорожье. В данном материале мы подробно разберем схемы предохранителей Мерседес М-класса второго поколения (W164: ML350, ML500, ML550, ML620): 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска. Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В багажнике
Монтажный блок багажного отсека расположен за обшивкой слева.
Фото — пример.
| Схема предохранителей в багажном блоке w164 | ||
|---|---|---|
| Модели до мая 2006 г. | ||
 |
||
| № | Назначение | Ток, А |
| F20 | Усилитель сигнала антенны | 5 |
| F21 | Задний кондиционер | 5 |
| F22 | 5 | |
| F23 | 10 | |
| F24 | Система SRS | 40 |
| F25 | Навигационная система | 15 |
| F26 | 25 | |
| F27 | 30 | |
| F28 | 30 | |
| F29 | Система SRS | 40 |
| F30 | 40 | |
| F31 | Обогрев руля | 10 |
| F32 | Система управления подвеской | 15 |
| F33 | система дистанционного управления центральным замком и запуска двигателя (keyless entry and start) | 25 |
| F34 | 25 | |
| F35 | Усилитель аудиосистемы | 30 |
| F36 | Телематика | 10 |
| F37 | Камера заднего вида | 5 |
| F38 | TV-тюнер | 10 |
| F39 | Система контроля давления в шинах | 7,5 |
| F40 | Система закрывания задней двери | 40 |
| F41 | Лампы освещения салона | 25 |
| F42 | Люк | 25 |
| F43 | Очиститель/омыватель заднего стекла | 20 |
| F44 | 20 | |
| F45 | 20 | |
| F46 | Предохранитель прикуривателя w164 — ML350, ML500, ML550, ML620. | 15 |
| F49 | Обогрев заднего стекла | 30 |
| F50 | Очиститель/омыватель заднего стекла | 10 |
| F51 | Выключатель (аккумулятор паров топлива) | 5 |
| F52 | Система SRS | 5 |
| F53 | 5 | |
| F54 | 5 | |
| F55 | 7,5 | |
| F56 | Диагностический разъем (DLC) | 5 |
| F57 | Бензонасос (топливный модуль) | 20 |
| F58 | 7,5 | |
| F59 | — | |
| F60 | 5 | |
| F61 | Система SRS | 10 |
| F62 | 30 | |
| F63 | 30 | |
| F67 | Вспомогательный вентилятор кондиционера/отопителя | 25 |
| F68 | 25 | |
| F70 | Разъем электрооборудования прицепа | 15/20 |
| F71 | 30 | |
| F72 | 15 | |
| № | Реле | |
| 1 | Пусто | |
| 2 | Пусто | |
| 3 | Пусто | |
| 4 | Бензонасос (топливный модуль) | |
| 5 | Реле электродвигателя очистителя заднего стекла | |
| 6 | Пусто | |
| 7 | Пусто | |
| 8 | Питание разъема электрооборудования прицепа | |
| 9 | Обогрев заднего стекла | |
| Модели после июня 2006 г. | ||
 |
||
| № | Назначение | Ток, А |
| F20 | Усилитель сигнала антенны | 5 |
| F21 | Задний кондиционер | 5 |
| F22 | 5 | |
| F23 | 10 | |
| F24 | Система SRS | 40 |
| F25 | Система навигации | 15 |
| F26 | Блок управления электрооборудованием правой передней двери | 25 |
| F27 | 30 | |
| F28 | 30 | |
| F29 | Система SRS | 40 |
| F30 | 40 | |
| F31 | Подогрев руля | 10 |
| F32 | Система управления подвеской | 15 |
| F33 | система дистанционного управления центральным замком и запуска двигателя (keyless entry and start) | 25 |
| F34 | Блок управления электрооборудованием левой передней двери | 25 |
| F35 | Усилитель аудиосистемы | 30 |
| F36 | Телематика | 10 |
| F37 | Камера заднего вида | 5 |
| F38 | TV-тюнер | 10 |
| F39 | Система контроля давления в шинах | 7,5 |
| F40 | Система закрывания задней двери | 40 |
| F41 | Лампы освещения салона | 25 |
| F42 | Люк | 25 |
| F43 | — | |
| F44 | — | |
| F45 | Блок предохранителей/реле в багажнике | 20 |
| F46 | Предохранитель прикуривателя w164 — ML350, ML500, ML550, ML620. | 15 |
| F47 | — | |
| F48 | — | |
| F49 | Обогреватель заднего стекла | 30 |
| F50 | Очиститель/омыватель заднего стекла | 15 |
| F51 | Выключатель (аккумулятор паров топлива) | 5 |
| F52 | Система SRS | 5 |
| F53 | 5 | |
| F54 | Корректор фар | 5 |
| F55 | 7 | |
| F56 | — | |
| F57 | Топливный модуль (бензонасос) | 20 |
| F58 | 7,5 | |
| F59 | — | |
| F60 | 5 | |
| F61 | Система SRS | 10 |
| F62 | 30 | |
| F63 | 30 | |
| F64 | — | |
| F65 | — | |
| F66 | — | |
| F67 | Вспомогательный вентилятор кондиционера/отопителя | 25 |
| F68 | 25 | |
| F69 | — | |
| F70 | Разъем электрооборудования прицепа | 15/20 |
| F71 | 30 | |
| F72 | 15 | |
| № | Реле | |
| 1 | питание разъема электрооборудования прицепа | |
| 2 | Пусто | |
| 3 | Реле электропривода сидений | |
| 4 | Реле вспомогательных цепей зажигания | |
| 5 | Реле топливного модуля (бензонасоса) | |
| 6 | Реле электродвигателя очистителя заднего стекла | |
| 7 | Пусто | |
| 8 | обогрев заднего стекла | |
| 9 | Пусто | |
| 10 | Реле разъема питания дополнительного оборудования | |
| 11 | питание разъема электрооборудования прицепа | |
В салоне
Блок №1
Расположен с правого торца панели приборов.
| Схема | ||
|---|---|---|
 |
||
| № | Назначение | Ток, А |
| F10 | Вспомогательный вентилятор кондиционера/отопителя | 10 |
| F11 | Комбинация приборов | 5 |
| F12 | Кондиционер | 15 |
| F13 | Блок управления электрооборудованием рулевой колонки | 5 |
| F14 | 7,5 | |
| F15 | Компас | 5 |
Блок №2
Находится под сиденьем переднего пассажира.
| Схема | ||
|---|---|---|
| № | Описание | Ток, А |
| F78 | Дополнительный отопитель | 150 |
| F79 | 60 | |
| F80 | 60 | |
| F81 | — | |
| F82 | Блок предохранителей/реле в багажнике | 150 |
| F83 | Блок управления системы определения наличия пассажира на сиденье | 5 |
| F84 | Электронный блок SRS | 10 |
| F85 | Трансмиссия | 30 |
| F86 | Блок предохранителей приборной панели | 30 |
| F87 | Блок управления раздаточной коробкой | 30 |
| F88 | 70 | |
| F89 | 70 | |
| F90 | 70 | |
| F91 | вентилятор кондиционера/отопителя | 40 |
В моторном отсеке
Монтажный блок F58 расположен в левой части подкапотного пространства, за защитной крышкой.
Фото — общий вид.
