Дооснащение — Датчик дождя и света RLS (S521A).
Продолжаем серию дооснащений по авто, и на сей раз речь пойдет об еще одном полезном дооснащении как —датчик дождя и света RLS (S521A).
Данное дооснащение я не назову сложным и масштабным, в сравнении с прошлыми дооснащениями, в которых в значительной степени нужно разбирать салон. Собственно был приобретен комплект для дооснащения:
В комплект входит проводка, сам датчик RLS, ну и переключатель в планку приборной панели. Прошу обратить Ваше внимание, что датчик RLS — это датчик именно дождя и света, тогда как есть только датчики дождя AIC (пример ниже на фото).
Комплекты как и раньше мне собрал и отправил bmw76 , за что ему в очередной раз благодарен!
Как обычно перед работами был изучен WDS.

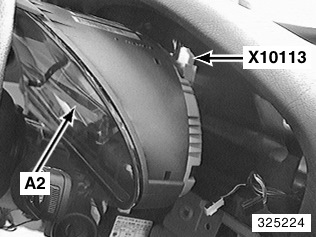

Как видим по схеме, в принципе ничего сложного нет, плюс на 38-ой предохранитель (5А), минус в колодку масс под ковролином с пассажирской стороны, шина K-bus на приборку и 20-ый пин в белую фишку блока комфорта GM.
Собственно дооснащение совместили с другими дооснащениями, со снятием потолка, проводку проложили по правой передней стойке потолка.
Так как лобовое стекло авто не было предусмотрено под датчик, ведь его не было с завода, то нам пришлось клеить наклейку, и с этим мне помог Kadym , он так же делал в свое время подобное дооснащение, и у него остались подобные наклейки. За что ему собственно большая благодарность!
Так же была приобретена наклейка уже и под сам датчик RLS, кому нужны номера деталей для заказа:
— силиковая наклейка для датчика AIC — 13 36 01 99
— силиковая наклейка для датчика RLS — 13 36 01 93
— датчик AIC — 61 35 6 904 012
— датчик RLS — 61 35 6 923 954
— линза под датчик (AIC) — K-206
— линза под датчик (RLS) — K-203

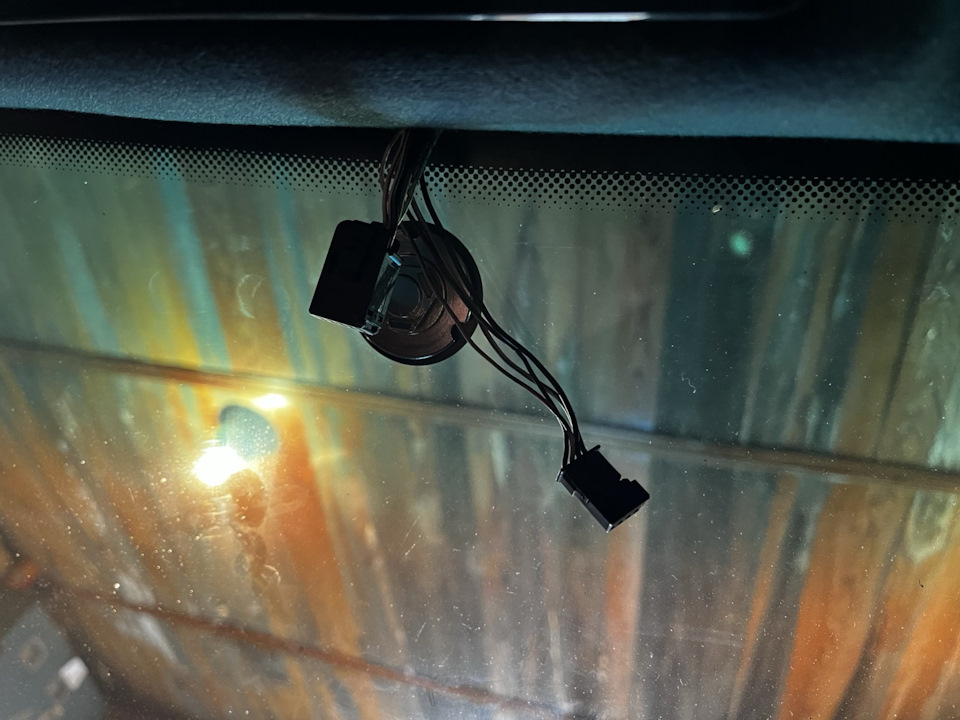

Конечно, кто то клеит датчик другими способами, например на силикон, но я по совету людей кто занимается вклейками лобовых стекол приобрел именно наклейку.
Наклейку на лобовое, клеил при помощи мыльной воды, как тонировку, воздух выгонял обычной пластиковой картой. Ну а саму наклейку под датчик, наклеил сразу на сам датчик, предварительно обезжирив, потом нагрел феном чуть, и клеил уже на лобовое, опять же предварительно обезжирив обильно спиртом место наклейки на лобовом.
Пару пузырьков изначально все таки осталось, на самой наклейке под датчик, но как высох спирт они стали не значительными.
Так же хочу отметить, данное дооснащение для меня было принципиальным, по причине того что после установки салонного зеркала от BMW M5, и защитного пластика, и отсутствия наклейки и датчика на лобовом, место под пластиком зеркала было пустым, что так же лично мне бросалось в глаза. Теперь все закрыто, как и должно быть.
После проделанных процедур, нужно кодировать блоки LCM и GM. В блоке комфорта для автоматической работы датчика дождя нужно кодировочные строки WISCHERPOTI и STANDRUECKSCHALTUNG изменить на nicht_aktiv, а в блоке света для работы переключателя автосвета — строку AUTOM_FAHRL_STEUERG изменить на aktiv. Собственно что мы и сделали:

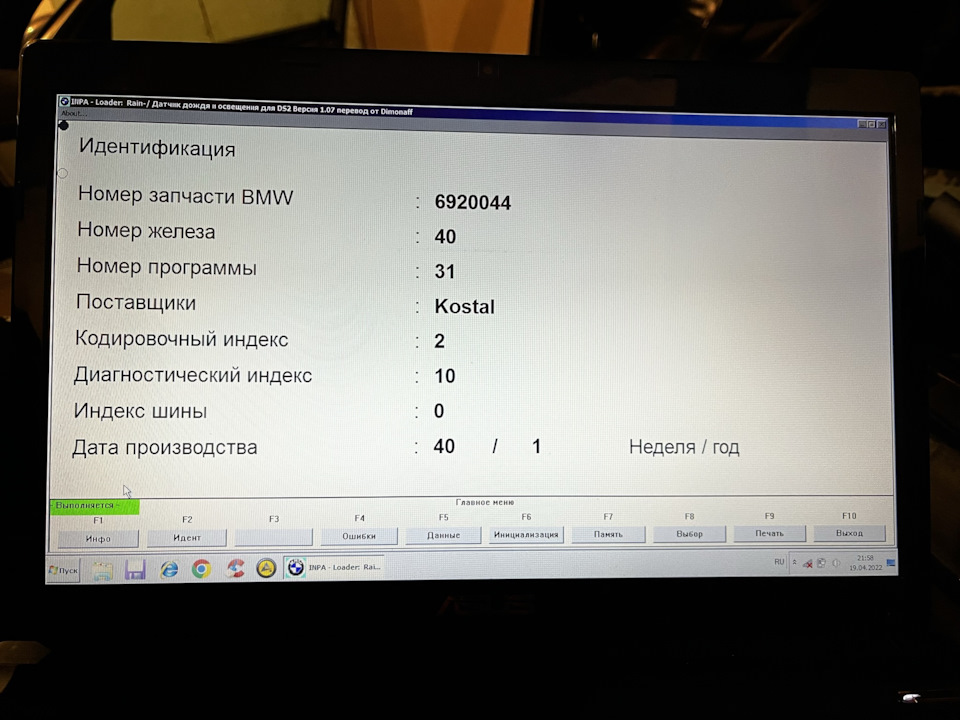

После инициализировали датчик RLS при помощи программы INPA.

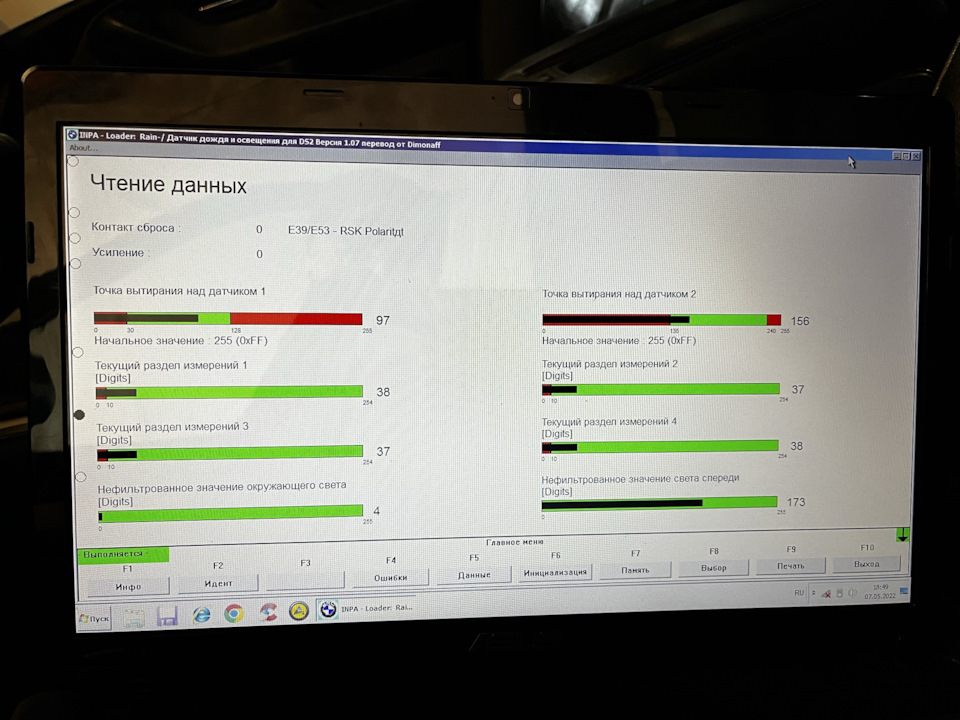

При помощи BMW Scanner так же считали данные по датчику.

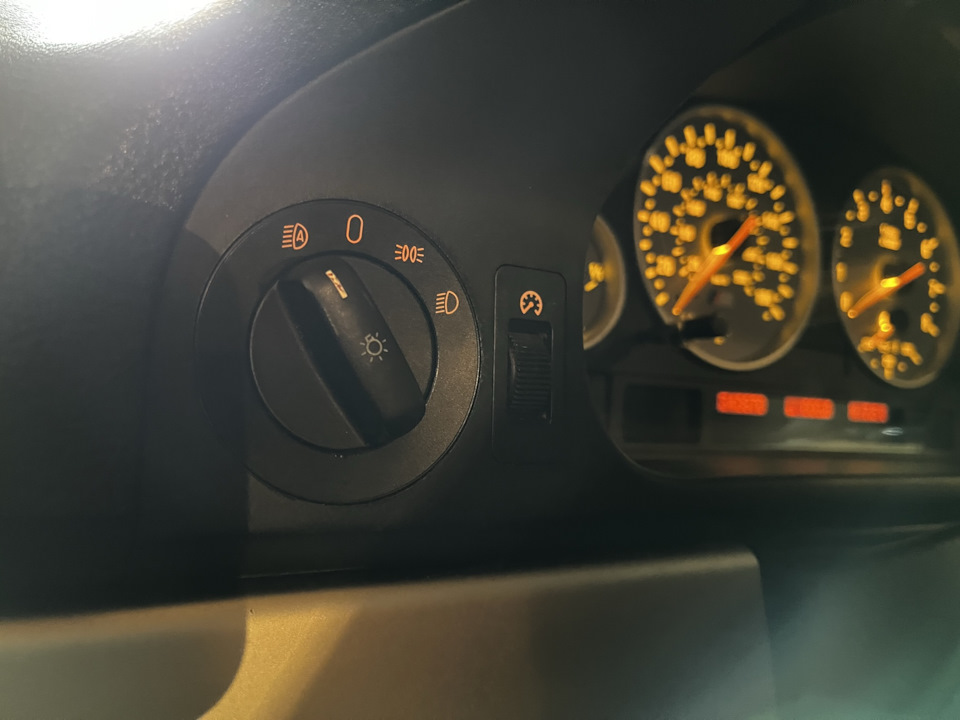

Остается только переключатель стеклоочистителей включть в положение 1, чтобы активировать датчик, правда после выключения зажигания акивировать датчик дождя приходится снова, переключением переключателя в положение 1.
После кодировок произвели проверку работы датчика, отобразил на видео:
Все отлично! Все работает! Как и должно быть!
Так же раз уж производили данное дооснащение, были заменены защитные резинки передних фар, они со временем становятся дубовыми и рассыпаются в руках, установили б/у, оригинал, но снятые с малопробежного авто:

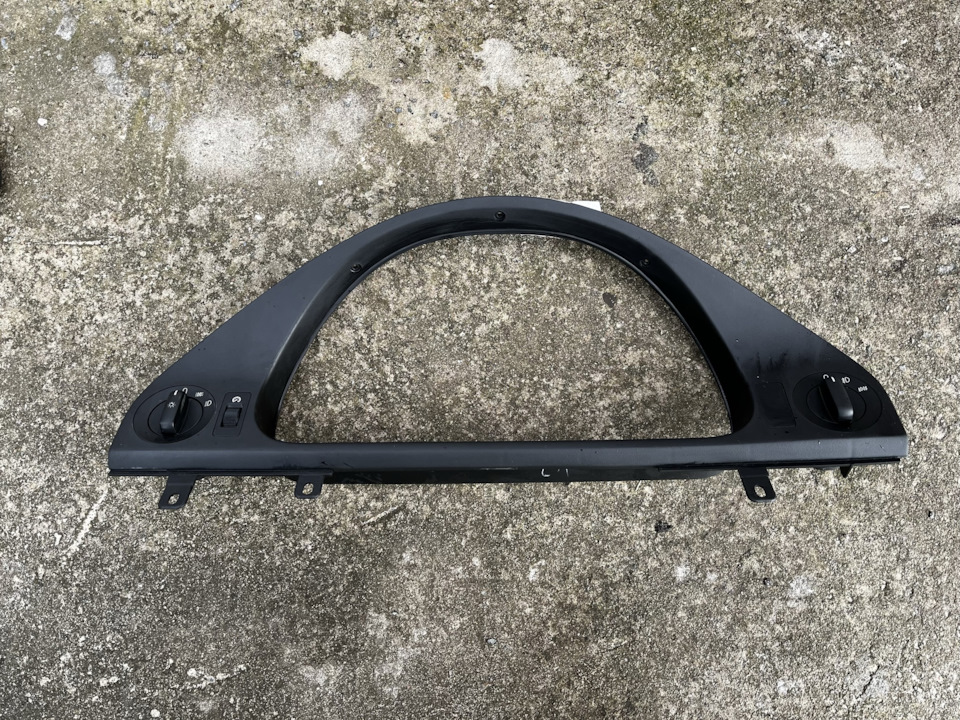

Так же заменили планку приборной панели, установили так же б/у, но отличного состояния, плюс заменили переключатель с автосветом в планке:
Проделанными работами доволен! Очень полезное дооснащение, и очередная добавленная опция в авто!
Так же рекомендую к прочтению полезные записи по подобному дооснащению, рас, два, три, четыре.
На данный момент пока все! Всем спасибо за внимание! Всем добра, мира и здоровья! До скорых встреч!
