Снятие и установка фар
В качестве фар ближнего света и противотуманных фар установлены так называемые эллипсоидные фары. В эллипсоидной фаре перед лампой накаливания установлена собирательная линза, фокусирующая свет лампы.
- малый диаметр фары при одновременно сильном сете фары;
- равномерное освещение дороги, в особенности на расстоянии до 50 метров;
- снижение рассеивающего освещения, благодаря чему уменьшение собственного ослепления при плохих погодных условиях и меньшее ослепление транспорта, движущегося навстречу.
Снятие
Открыть капот моторного отсека.
Отключить провод массы от аккумулятора.

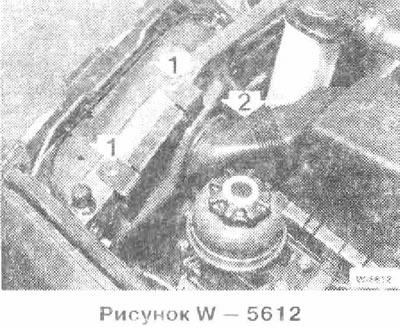

Снять с задней стороны фары пластмассовую крышку Для этого повернуть на 90° влево поворотные замки 1.
Внимание. На левой фаре предварительно отсоединить воздуховод к генератору от кожуха фары.

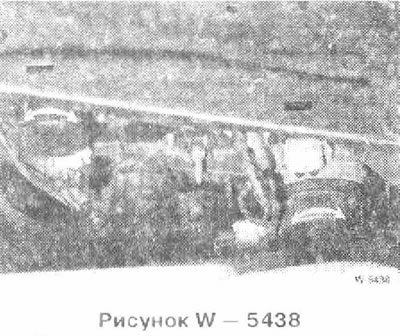

Повернуть кожух фары влево и снять.

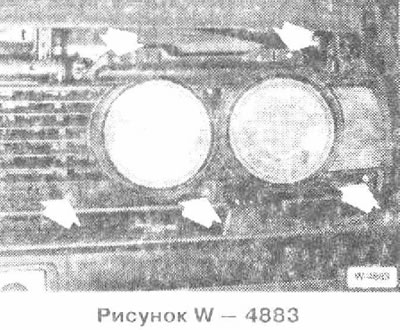

Отвернуть переднюю декоративную решетку фары -стрелки- и снять.

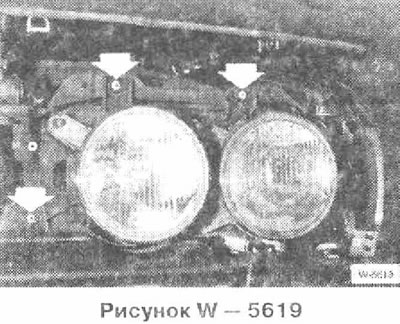

Отвернуть три винта и снять фару с кронштейном.
Снятие вставки фары
Снять лампы накаливания.

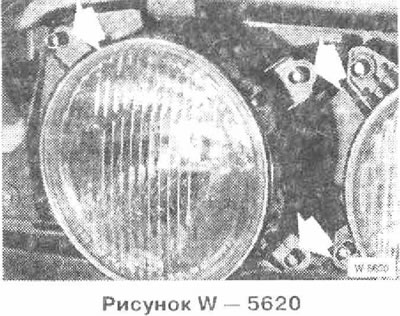

Разогреть феном гю контуру фары 3 пластмассовые втулки и снять рефлектор. На рисунке показаны втулки левой фары дальнего света.
Снять фару с кронштейна.
Установка
Надеть пластмассовые втулки на шаровые пальцы на фаре. После этого прижать и защелкнуть кронштейн фары в пластмассовых зажимах.
Снятие и установка фар ближнего и дальнего света БМВ 5 Е34
22.3.1 Снятие и установка фар ближнего и дальнего света
В качества фар ближнего света (а также противотуман-ных фар) применены так называемые эллипсоидные фары, в которых перед лампой установлена собирающая линза. Эллипсоидные фары имеют следующие преимущества: малый диаметр фары при сильном световом потоке; равномерное освещение дороги, особенно на.
22.3.2 Снятие фар ближнего и дальнего света
• Откройте капот. • Отсоедините провод массы (-) от аккумуляторной батареи • Снимите пластмассовый кожух фар. Для этого с помощью крестовой отвертки поверните влево на 90" два поворотных зажима (1). Внимание: с левой стороны предварительно отсоедините от кожуха воздухопровод (2) генератора. •.
22.3.3 Снятие оптического элемента фары
• Снимите лампы. • Разогрейте техническим феном три пластмассовые втулки (указаны стрелками) по окружности фары и снимите отражатель. На рисунке показаны втулки левой фары дальнего света. • Снимите фару с держателя.
22.3.4 Установка фар ближнего и дальнего света
• Наденьте пластмассовые втулки на шаровые пальцы фары. Установите на втулки оптический элемент и надавите на него до защелкивания. • Закрепите держатель фары на кузове тремя винтами. • Установите лампу и кожух фар. • Присоедините провод массы к аккумуляторной батарее. • Отрегулируйте свет фары.
