4. Очиститель и омыватель
Щетки стеклоочистителя
Внимание:
Следить за тем, чтобы лобовое стекло не соприкасалось с рычагом стеклоочистителя без щетки!
1. Привести щетки стеклоочистителя в отведенное положение:
- Включить и тотчас снова выключить контакт «R».
- ажать на рычажный переключатель стеклоочистителя в направлении вверх и удерживать нажатым в течение прим. 3 с, так чтобы рычаги стеклоочистителя остановились примерно в вертикальном положении (отведенное положение)
2. Взять пульт дистанционного управления (ключ зажигания), как показано на рисунке выше.
3. Откинуть рычаг стеклоочистителя (2).
4. Разжать фиксатор (1), показанный на рисунке выше.
5. Снять рычаг стеклоочистителя (2) в направлении, указанном стрелкой, со щетки стеклоочистителя (3).
6. Установка производится в последовательности обратной снятию.
Примечание:
При установке:
Обратить внимание на правильность положения щетки стеклоочистителя (3).
Опустить рычаги стеклоочистителя на лобовое стекло.
Внимание:
Перед тем как включить контакт «R» или зажигание или запустить двигатель, следует обязательно опустить рычаги стеклоочистителя на лобовое стекло во избежание их повреждения.
Включить контакт «R».
7. Привести стеклоочиститель лобового стекла в утопленное положение в режиме разового включения.
Резиновые элементы обоих стеклоочистителей (Denso)
Внимание:
Следить за тем, чтобы лобовое стекло не соприкасалось с рычагом стеклоочистителя без щетки!
1. Снять обе щетки стеклоочистителя.
Внимание:
Не допускать повреждения металлических прутьев.
2. Вытягивать резиновый элемент стеклоочистителя (1) с помощью подходящего инструмента (2) из щетки стеклоочистителя (3) в направлении, указанном стрелкой.
3. Вытягивать резиновый элемент стеклоочистителя (1) вместе с металлическим прутком в направлении, указанном стрелкой, как показано на рисунке выше.
4. Достать оба металлических прутка (1) из имеющихся резиновых элементов стеклоочистителя.
5. Вставить оба металлических прутка (1) с желобком (2) с обеих сторон в резиновый элемент стеклоочистителя (3), как показано на рисунке выше.
6. Вставить резиновый элемент стеклоочистителя (1) вместе с металлическими прутками в щетку стеклоочистителя (2).
7. Задвинуть резиновый элемент стеклоочистителя (1) легким нажатием в направлении, указанном стрелкой, до момента фиксации щетки стеклоочистителя (2) с обеих сторон в желобке (3), как показано на рисунке выше.
Снятие и установка электродвигателя стеклоочистителя заднего стекла
1. Снять рычаг очистителя заднего стекла.
2. Снятие облицовка крышки багажника.
3. Расфиксировать и отсоединить разъем (1), как показано на рисунке выше.
4. Вывернуть винты (2) крепления, показанные на рисунке выше.
5. Снять двигатель очистителя заднего стекла (3).
6. Установка производится в последовательности обратной снятию.
- Проверить втулку оси стеклоочистителя на отсутствие следов повреждения.
- При необходимости заменить втулку.
Замена бачка для стеклоомывателя
1. Снять правую боковую сторону.
2. Вынуть насечные заклепки (1), показанные на рисунке выше.

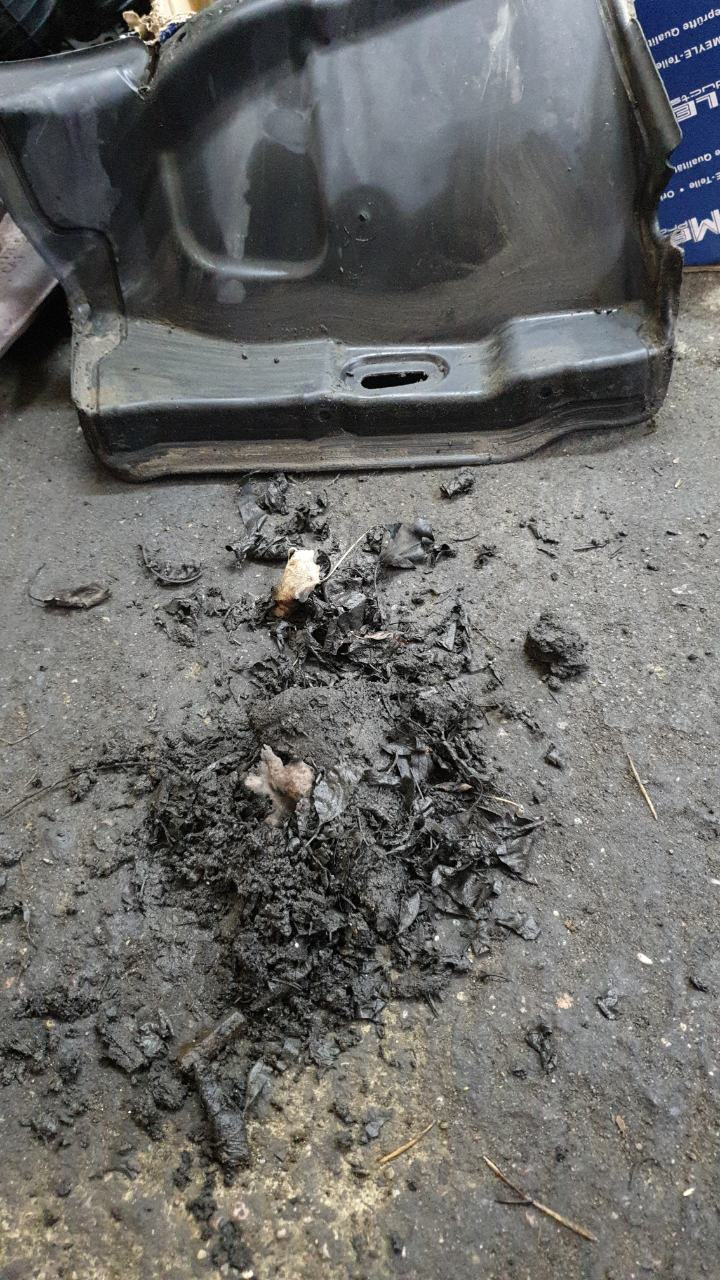

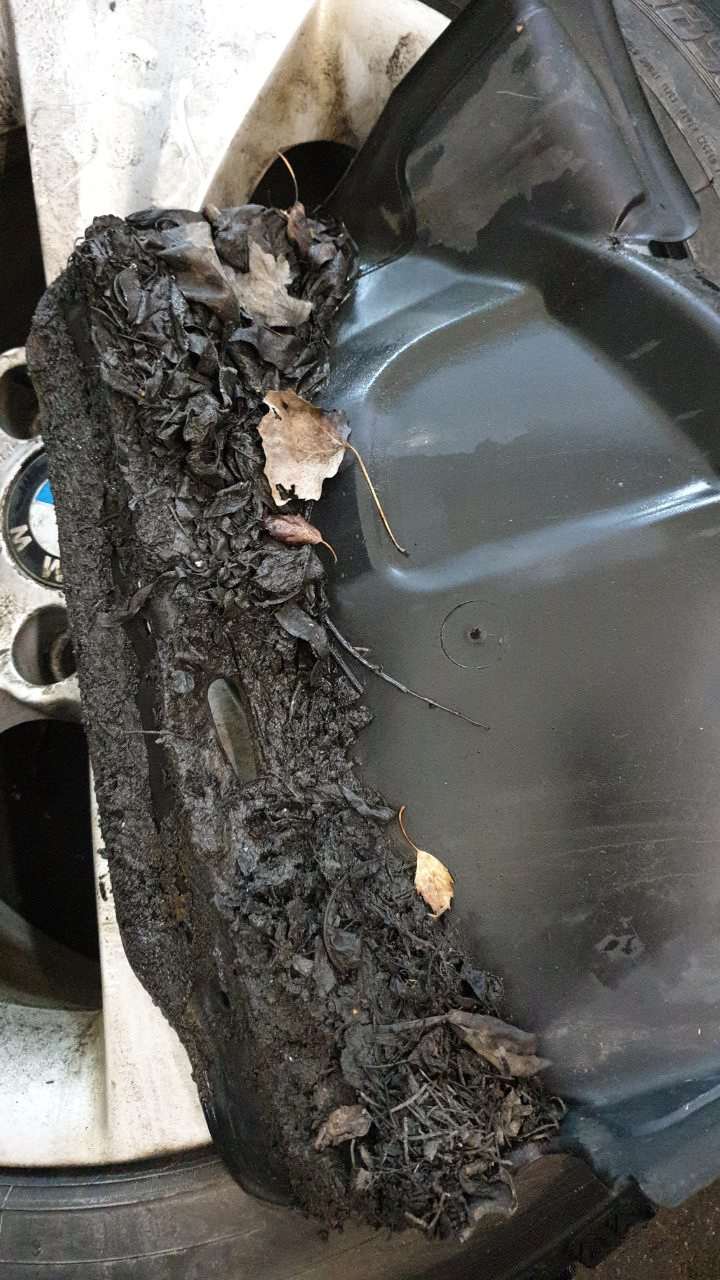

3. Снять брызговик (2) и отсоединить заливной шланг от бачка омывателя, как показано на рисунке выше.
Примечание:
Собрать вытекшую омывающую жидкость.
4. Расфиксировать и разъединить штекерные соединения (1), как показано на рисунке выше.
5. Расфиксировать и отсоединить трубопровод высокого давления (2).
6. Расфиксировать и отсоединить шланговое соединение (3).
7. Отсоединить шланги и жгуты проводов от бачка омывателя.
8. Вывернуть винт крепления (1), показанные на рисунке выше.
9. Освободить бачок омывателя (2) из креплений и снять, как показано на рисунке выше.
10. Установка производится в последовательности обратной снятию.
- Обратить внимание на правильность положения бачка омывателя (2) в креплениях.
- Обратить внимание на правильность укладки шлангов и жгутов проводов.
- Наполнить бачок стеклоомывателя.
- Переставить насос системы омывателей фар.
- Переставить насос стеклоомывателя.
Замена насоса стеклоомывателя
1. Снять правую боковую сторону.
Примечание:
Собрать вытекшую омывающую жидкость.
2. Расфиксировать и отсоединить разъем (1), как показано на рисунке выше.
3. Расфиксировать и отсоединить шланги (2), показанные на рисунке выше.
4. Извлечь насос (3) стеклоомывателя из бачка омывателя в направлении, указанном стрелкой.
5. Установка производится в последовательности обратной снятию.

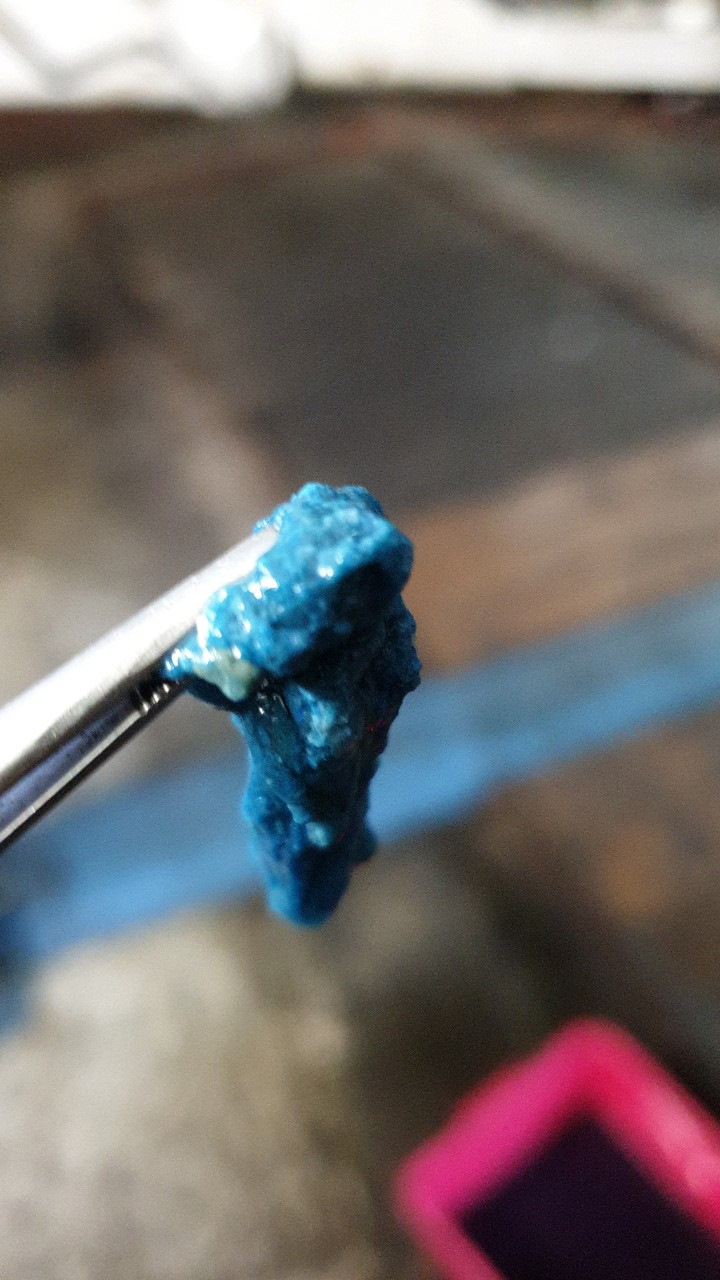

- Заменить сетчатый фильтр насоса стеклоомывателя (см. следующий этап работы).
- Смазать уплотнительное кольцо насоса стеклоомывателя смазкой для облегчения скольжения.
- Обратить внимание на правильность укладки шлангов и жгутов проводов.
- Наполнить бачок стеклоомывателя.
Примечание:

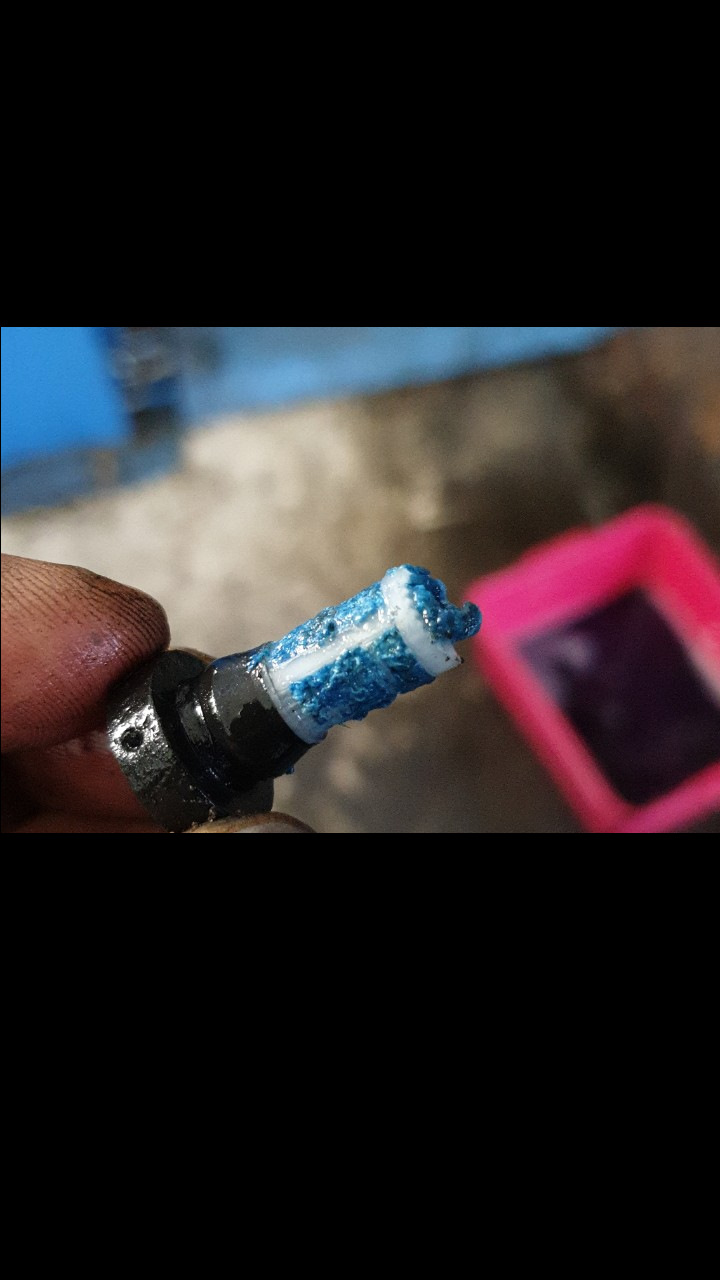

На рисунке в качестве примера показана сетка насоса стеклоомывателя лобового стекла.
Снять и заменить сетку (2) насоса стеклоомывателя лобового стекла (1) или бачка стеклоомывателя (3).
Замена консоли стеклоочистителя в сборе с электродвигателем
1. Снять планку обтекателя.
2. Вывернуть винты (1), как показано на рисунке выше.
3. Разъединить штекерное соединение (2), показанное на рисунке выше.
4. Вытянуть консоль стеклоочистителя (3) из направляющей (5).
6. Вынуть консоль стеклоочистителя (3) движением вверх.
7. Установка производится в последовательности обратной снятию.
Примечание:
При установке:
Резиновый уплотнение (4) направляющей должен правильно располагаться в направляющей (5).
Перед монтажом рычагов стеклоочистителя привести электродвигатель стеклоочистителя в положение, соответствующее утопленному положению рычагов.
Для обеспечения безупречного функционирования стеклоочистителя проверить и, при необходимости, откорректировать угол установки рычагов.
Замена левого или правого рычага стеклоочистителя
Внимание:
При демонтаже не допускать деформации рычага стеклоочистителя (опасность поломки).
1. Снять защитный колпачок с левого или правого рычага (1) стеклоочистителя, как показано на рисунке выше.
2. Отвернуть находящуюся под ним гайку.
3. Отсоединить рычаг (1) стеклоочистителя с помощью приспособления 616060, как показано на рисунке выше.
