Модели бортовых компьютеров (БК) ВАЗ 2110, их установка и эксплуатация
Автомобиль XXI века снабжен огромным количеством микросхем, электроники и датчиков. Владельцы ВАЗ 2110 редко сталкиваются с поломкой электронных элементов по той простой причине, что в этой модели их совсем немного. Но если что-то выходит из строя, водителю нужно время, чтобы найти неисправность в узлах и органах машины. Но если бы в ВАЗ 2110 был штатный бортовой компьютер, диагностика автомобиля проводилась бы гораздо быстрее. Но при наличии свободного времени и небольшого капитала, «десятку» можно модернизировать и установить бортовой компьютер. Изначально кажется, что вмонтировать такую технику в машину будет проблематично, но на деле установка, диагностика, подключение не займут даже часа.Какие бывают модели бортовых компьютеров ВАЗ 2110?
Модели бортовых компьютеров ВАЗ : назначение
Бортовой компьютер (БК, маршрутный компьютер) представляет собой автоматическое устройство. Его главная задача заключается в считывании и обработке данных по работе узлов машины, а также в дальнейшем выводе этой информации на дисплей. К примеру, БК покажет вам, сколько горючего осталось в баке, какое напряжение имеет ДМРВ, расход топлива в разных режимах. Полезной информации очень много: БК выдаст вам расстояние, которое сможет проехать автомобиль до того, как топливо полностью кончится.
Почти на каждом агрегате автомобиля присутствуют датчики. Касается это и ВАЗ 2110, хоть там компьютера изначально нет. БК считывает информацию с этих датчиков, а водитель всегда может узнать, в каком состоянии находится той или иной узел. Причем вам не нужно постоянно проверять агрегаты, компьютер сам выдаст код ошибки на экран, который будет сигналом, что требуется диагностика, а затем дальнейший ремонт.
Виды, цены
Бортовые устройства можно разбить на две больших группы:
- Универсальные. Эти модели могут устанавливаться на любую модель машины. Чаще всего монтируются как альтернатива внутресалонному зеркалу. Иногда БК универсального типа крепятся на лобовое стекло;
- Индивидуальные. Такие бортовые компьютеры ориентированы либо на одну модель автомобиля, либо на группу схожих. К примеру, ВАЗ 2108, 2109, 2110 – группа определена по старой панели приборов. Это более функциональные и эффективные устройства, которые используют электронный блок управления и монтируются в приборную панель.
Также можно выделить инжекторные и карбюраторные типы. Первый вариант получил большую популярность среди автомобилистов, поэтому моделей на рынке значительно больше. Что касается ВАЗ 2110, то для этого автомобиля требуются компьютеры для старого типа торпеды. Самые популярные производители устройств – это Штат и Гамма. В зависимости от цены, Штат предлагает разный набор функций. Существует даже цветной вариант БК Штат. Устройства Гамма имеют большую цену, но выбор у них меньше, так как модельный ряд ограничен функциональными современными устройствами.
Цены на них следующие:
- Самый дешевый компьютер Штат обойдется владельцу ВАЗ 2110 в 1200-1300 рублей, за 2500 р уже можно приобрести более серьезный вариант с цветным дисплеем и большим набором функций. Последняя модель универсального устройства Штат стоит около 5 тысяч рублей.
- Что касается Гамма, то здесь самый дешевый бортовой компьютер стоит 3200 рублей. Самый дорогой – 7000 тысяч.
Помимо этих фирм на рынке есть Prestige, Орион, Multitronics и другие. Кто лучше, кто хуже – сказать трудно, так как функции почти везде одинаковые.
Модели бортовых компьютеров ВАЗ 2110: установка
Установка бортового устройства – это простая процедура, которая не требует особых навыков в электронике, выполнить её можно своими руками. При покупке качественной модели, у вас комплекте будет колодка контактов. С её помощью нужно подключить БК к электронному разъему. Найти его можно на нижней правой части торпеды, для доступа к нему нужно снять пластиковую накладку, как это показано на фото.
Чаще всего у автомобилистов при установке бортового компьютера возникает много вопросов по распиновке разъемов. На схеме подробно расписано, доступ к каким системам получит БК после подключения компьютера. Чтобы устройство начало полноценно функционировать, нужно подключить K-линию. На этом нужно остановиться.
K-линия – это канал для получения наиболее значимых данных. Этот канал обеспечивает информацию по ошибкам, возникающим во время работы силовой установки, температуру мотора и т.д. Подключается K-линия к главному разъему, расположенному слева от кресла водителя под рулевой колонкой. Подключение выполняется при помощи специальной проводки, которая тоже есть в комплекте Штат, Мультитроникс, Гамма и т.д.
Диагностические разъемы тоже являются важным моментом. Для БК есть два вида контактных колодок – это Euro-3 и Euro-2. На фото изображена установка с учетом особенностей ВАЗ 2110. Если вы сделаете неправильное подключение, диагностика ошибок будет неверной.
Замена, неисправности
Что касается замены бортового устройства своими руками, то это единственное адекватное решение при неработающем устройстве. В автомобильных сервисах есть услуга ремонта, но стоит обычно она большие деньги. Поэтому лучше купить новое устройство, а затем подключить его своими руками. Если БК показывает неправильные результаты, то проблема может быть в контактах, которые при тряске и вибрации могли просто отойти. Решение простое – поправить их.
Иногда случаются сбои бортового компьютера, после которых он начинает показывать неправильную информацию. Вот с такой проблемой можно отправиться в автомобильный сервис. Там вам сделают перепрошивку – установку нового программного обеспечения. Иногда вывод неправильной информации появляется при повреждении электроники, здесь выход один – замена.
Эксплуатация компьютера
Современные модели имеют около 500 функций. Все они схожи между собой, но чтобы освоить БК, нужно изучить инструкцию, которая идет к каждому устройству. Интенсивнее всего инструкция осваивается внутри автомобиля, когда перед вами работает дисплей компьютера. Самым важным разделом будут значки и команды – к ним нужно отнестись серьезно, так как они будут сообщать вам о критическом состоянии мотора и его системах.
Кнопок на БК обычно немного, поэтому вряд ли с этим возникнут проблемы. В зависимости от модели, которую вы решить установить, количество клавиш и функций будет отличаться, но их можно разбить на несколько разделов:
Рейтинг ТОП 5 лучших бортовых компьютеров на ВАЗ: плюсы и минусы, характеристики, отзывы, цены
Бортовой компьютер (далее БК) — это многофункциональное электронное устройство, предназначенное для считывания, расчета и отображения различной информации по состоянию электронных систем Вашего автомобиля. Говоря простым языком, БК это очень полезный помощник в повседневной езде на автомобиле. Незаменим он становится тогда, когда вы полностью освоите все его параметры и функции. Но обо всем по порядка.
Штатный, встроенный в комбинацию приборов компьютер отображает крайне мало информации, а именно общий и суточный пробег, температуру за бортом (при наличии датчика с завода) и заряда АКБ. Скромно и просто. Но как часто вы задумывались о том, сколько кушает топлива машина в данный момент или в среднем. С какой средней скоростью я двигаюсь последнее время. Когда я в последний раз менял тормозные колодки и масло. Вот бы прогреть свечи зажигания в морозное утром перед запуском двигателя, чтобы наверняка завестись. Все эти вопросы, а также многие другие решаются одним способом — установкой бортового компьютера.
Содержание:
- Назначение и виды
- Рейтинг ТОП 5 лучших бортовых компьютеров на ВАЗ
- Multitronics CL-550
- Multitronics RI-500V
- Multitronics C340
- Gamma GF 271
- Gamma GF 212T
Бортовики не только видят неисправность автомобиля, но также являются диагностическим сканером, которые выполняют заключения, поступившие от датчиков, и в силу своих возможностей, ускоряют диагностику проблемы или же ее ремонт.
Имеется 2 типа назначения бортовых компьютеров:
- Универсальные. Данные приборы определяют географические координаты, подключаются к интернету, получают и отправляют различные данные, а также являются системой мультимедиа, с возможностью просматривать видео и прослушивать аудио.
- Узконаправленные. В представленном классе собраны маршрутные, диагностические компьютеры и электронная система управления транспортным средством.
Маршрутные бортовые компьютеры на ВАЗ (Лада) — 2110
Перед началом установки трип компьютера ОБЯЗАТЕЛЬНО отсоедините клеммы АКБ!

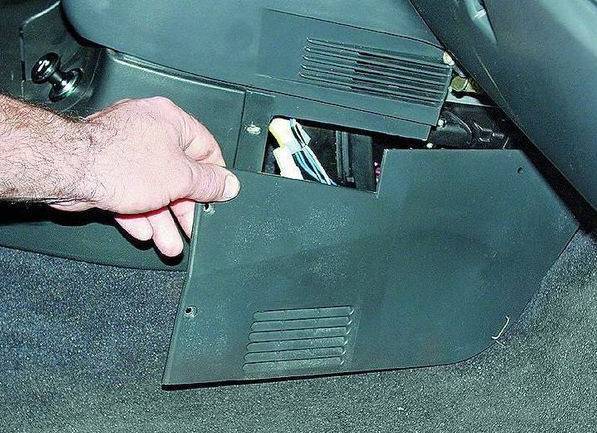

Установка производится в диагностический разъем. Он находится под пластиковой обшивкой возле левой ноги переднего пассажира

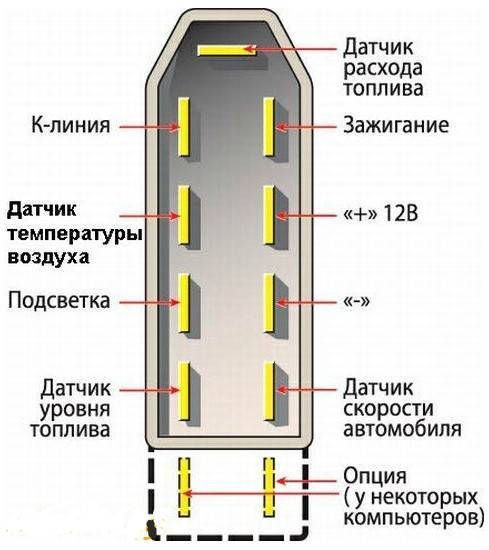

Распиновка БК. 10 и 11 контакты используются для подключения датчика температуры (не обязательно)

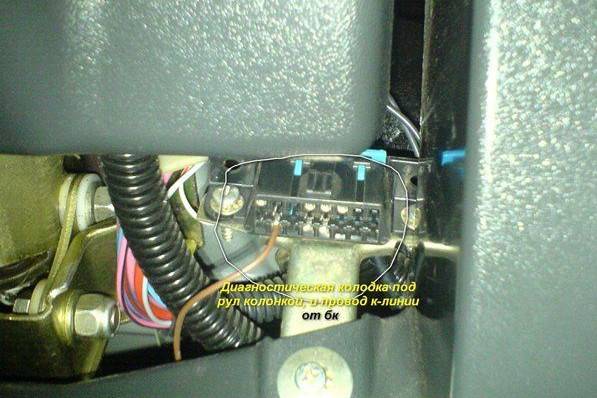

Для полноценной работы маршрутного компьютера следует подключить К-линию. Она находится слева от руля, рядом с педалью газа
Протяните отдельный провод K-Line до колодки бортовика по схеме

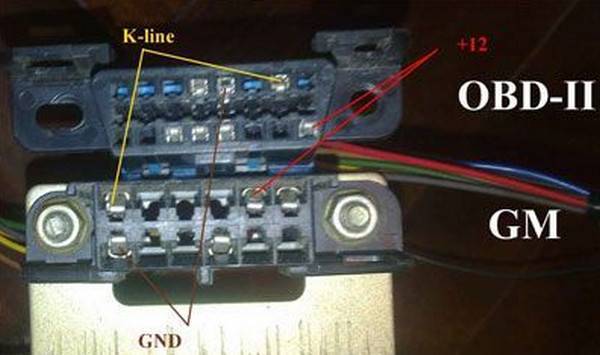

На ВАЗ 2110 в зависимости от года выпуска может быть как ОБД-2 так и GM. К-линию у них можно найти по схеме ниже
Основные причины установки бортового компьютера на ВАЗ 2110
Есть несколько объективных причин, почему бортовые компьютеры штаты на ВАЗ 2110 рационально установить и использовать:
- БК демонстрирует текущий, средний расход топлива максимально правильно. Это позволяет водителю вовремя совершить дозаправку;
- Имеется тахометр и вольтметр;
- Присутствует функционал для оповещения о необходимости замены масла.
Стоит такое устройство всего 2000 рублей, потому установить его рекомендуется. Это не потребует серьезных финансовых затрат, зато отдача и польза от бортового компьютера превзойдет все ваши ожидания.
4 Подключение дополнительного бортового компьютера

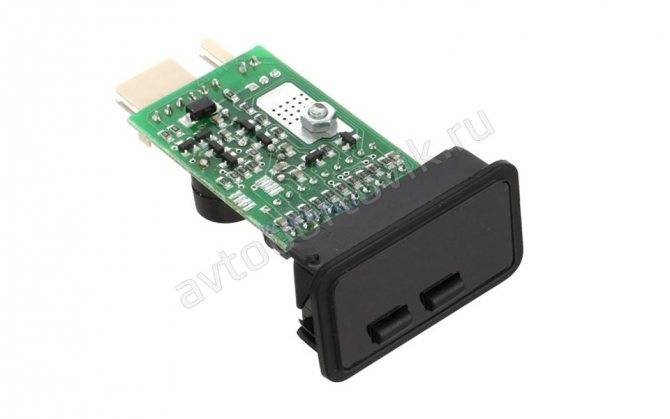

Если есть необходимость, можно установить второй БК (например, Сигма или Штат X1) вместо небольшой заглушки блока системы автоматического управления отопителем (САУО).
Преимущества такого БК:
- невысокая стоимость прибора;
- наличие всего 3 контактов (+12B, масса, К-линия);
- устройство не занимает места в панели торпедо.
Таким образом, 2 бортовых компьютера будут контролировать работу всех систем: первый будет выполнять базовые функции, второй — диагностировать ЭБУ.
Любой бортовой компьютер значительно упрощает эксплуатацию транспортного средства и позволяет предотвратить серьезные нарушения электронной бортовой сети.
Автомобильный бортовой компьютер для автомобиля ВАЗ
Установка бортового устройства – это простая процедура, которая не требует особых навыков в электронике, выполнить её можно своими руками. При покупке качественной модели, у вас комплекте будет колодка контактов. С её помощью нужно подключить БК к электронному разъему. Найти его можно на нижней правой части торпеды, для доступа к нему нужно снять пластиковую накладку, как это показано на фото.
Разъём для подключения бортового компьютера. Его держат несколько болтов.
Чаще всего у автомобилистов при установке бортового компьютера возникает много вопросов по распиновке разъемов. На схеме подробно расписано, доступ к каким системам получит БК после подключения компьютера. Чтобы устройство начало полноценно функционировать, нужно подключить K-линию. На этом нужно остановиться.
Схема систем, которые захватывает работа бортового компьютера.
K-линия – это канал для получения наиболее значимых данных. Этот канал обеспечивает информацию по ошибкам, возникающим во время работы силовой установки, температуру мотора и т.д. Подключается K-линия к главному разъему, расположенному слева от кресла водителя под рулевой колонкой. Подключение выполняется при помощи специальной проводки, которая тоже есть в комплекте Штат, Мультитроникс, Гамма и т.д.
К-линия для бортового компьютера: подключение.
Диагностические разъемы тоже являются важным моментом. Для БК есть два вида контактных колодок – это Euro-3 и Euro-2. На фото изображена установка с учетом особенностей ВАЗ 2110. Если вы сделаете неправильное подключение, диагностика ошибок будет неверной.
Замена, неисправности
Что касается замены бортового устройства своими руками, то это единственное адекватное решение при неработающем устройстве. В автомобильных сервисах есть услуга ремонта, но стоит обычно она большие деньги. Поэтому лучше купить новое устройство, а затем подключить его своими руками. Если БК показывает неправильные результаты, то проблема может быть в контактах, которые при тряске и вибрации могли просто отойти. Решение простое – поправить их.
Иногда случаются сбои бортового компьютера, после которых он начинает показывать неправильную информацию. Вот с такой проблемой можно отправиться в автомобильный сервис. Там вам сделают перепрошивку – установку нового программного обеспечения. Иногда вывод неправильной информации появляется при повреждении электроники, здесь выход один – замена.
Место для подключения компьютера под рулевой колонкой.
Альтернативный вариант установки на Лада Гранта
Знайте, что бортовой компьютер на Ладу Гранту можно установить нестандартным способом. Смысл в том, чтобы «спрятать» провода.
Вторая схема подключения

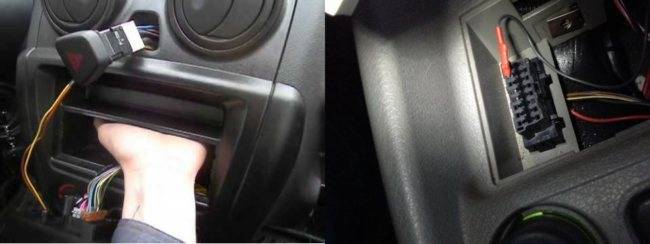

Реализуем схему, показанную на фото. Питание и «массу» возьмём с кнопки аварийки, а всё остальное пусть будет стандартным. Подключайтесь к проводам кнопки и для этого используйте Т-коннекторы – они выдерживают ток 100-200 мА (что и требуется).
Итак, нам пришлось снять кнопку аварийной сигнализации и подключиться к двум проводам. Затем мы протягиваем кабель к разъёму OBD и используем клеммы из комплекта.
Провода будут незаметны
Штатный разъём (клеммник) пришлось разобрать. Зато, как здорово теперь всё выглядит!
Лада 2109 Колхозный корч › Бортжурнал › Выбираем Маршрутный компьютер для карбюраторного двигателя.
Интересно мнение владельцев карбюраторных авто, какой МК вы бы поставили на свое авто и почему?
Напишите в коментариях(в виду того что вариант №1 днем с огнем не найти), №2 или №3? Мне известны три маршрутных компьютера(далее МК) полноценно работающих с карбюраторным ДВС и обладающими функциями хоть както приближенно напоминающими БК на инжекторных двс.
Выпускался с 1993 года. Являлся первым серийным маршрутным компьютером Курского ОАО “СЧЕТМАШ” Специально под него в высокой панели на автомобилях семейства ВАЗ-2108-09 предусмотрено посадочное место. Для установки на другие автомобили в комплект входит специальный контейнер. Выпускается в наборе со всеми необходимыми компонентами для установки на автомобили семейства ВАЗ (кроме ВАЗ-2121 и ее модификаций), ГАЗ-3110 и ГАЗЕЛЬ с карбюраторным двигателем. Функции: 1. Время поездки (T). Индицируется в часах и минутах с момента нажатия на кнопку “START”. Остановки и стоянки с выключенным зажиганием не учитываются. Показания от 0 до 99 ч 59 мин. 2. Средняя скорость поездки (KM/H). Индицируется в км/ч с момента нажатия на кнопку “START”. Остановки и стоянки не учитываются. 3. Пробег поездки (KM). Индицируется в километрах с момента нажатия на кнопку “START”. Показания от 0 до 999,9 км. 4. Расход топлива за поездку (L). Индицируется в литрах с момента нажатия на кнопку “START”. Показания от 0 до 624,9 л. 5. Средний расход топлива за поездку (L/100). Индицируется в л/100 км с момента нажатия на кнопку “START”. 6. Мгновенный расход топлива (MOM). Индицируется в л/100 км при скорости движения автомобиля более 10 км/ч, или в л/ч при скорости менее 10 км/ч. 7. Текущее время суток (H). Индицируется в часах и минутах. дополнительно МК-2114: К сожалению этот МК со всеми комплектующими большая редкость.
Выпускается и по сей день Multitronics Функции: Просматривать значение оборотов двигателя 100 — 8000 об/мин. Устанавливать границу звукового предупреждения о превышении оборотов двигателя 2500 — 8000 об мин. Корректировать коэффициент пересчета оборотов для систем с двумя катушками зажигания. Вводить поправку угла опережения зажигания от -15 до +15 градусов . (см. блок-схему4) Вводить поправку угла опережения зажигания от -15 до +15 градусов для режима пуска двигателя(обороты менее 420 об/мин). Оперативно переходить с бензина на газ, мгновенно изменять поправку УОЗ на “-6 градусов”. Просматривать температуру внутри салона (-40 Со — +60 Со). Просматривать наружную температуру (-40 Со — +60 Со). Корректировать показания наружней и внутренней температуры с дискретностью 1 градус. Просматривать напряжение аккумулятора 8 — 16 Вольт. Просматривать текущее время. Просматривать и сбрасывать время в поездке 0 — 99ч59мин и до 999 часов. Включать режим “РЕЗЕРВ” для аварийного движения в случае отказа датчика Холла. Просматривать остаток топлива в баке 0 — 70 литров. Выбирать четыре стандартных типа калибровочных таблицы бака для разных начальных и конечных сопротивлений датчика уровня топлива. Производить калибровку показаний “Остатка топлива в баке” под произвольный датчик уровня топлива (0-500 Ом для бака. 0-70 литров). Просматривать прогноз пробега на остатке топлива в баке 0 — 999 км. Устанавливать средний путевой расход топлива на 100 км 3- 40 л/100 км. Включать многоискровой режим для в режиме пуска двигателя, при оборотах менее 420 об/мин. Просматривать неравномерность оборотов двигателя с точностью 1 об/мин в диапазоне от 0 до 999 об/мин.
Будет полезно: Как проверить компрессию двигателя без приборов: доступные способы
Выпускается и по сей день НПП “Орион”
Время в пути Часы Календарь Мгновенная скорость Пробег Средняя скорость Пробег до ТО Средний расход топлива л/100км Мгновенный расход топлива л/100км* Общий расход литры Мгновенный расход топлива л/час* Количество топлива в баке Пробег на остатке топлива Температура воздуха Минимальная температура за сутки Вольтметр Тахометр Сброс кодов ошибок
Спасибо всем кто дочитал до конца, не забываем отписатся какой бк вам больше понравился и почему.
