Снятие и установка дефлекторов воздуховодов панели приборов

1. Детали установки сборки дефлекторов центрального воздуховода панели приборов показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

2. Поддев сборку центральных дефлекторов (1) подходящим клином сначала снизу (нижние стрелки), затем сверху (верхние стрелки), отпустите крепежные фиксаторы.

3. Потянув сборку (1) на себя, высвободите ее из рукава центрального воздуховода.

4. Установка производится в обратном порядке, — надежность защелкивания фиксаторов подтверждается характерным звуком.

Боковые дефлекторы

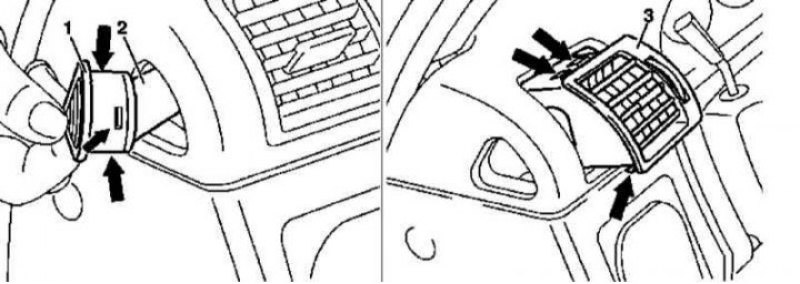

Детали установки боковых дефлекторов панели приборов (на примере левого воздуховода). Стрелки — Фиксаторы

1. Детали установки боковых дефлекторов панели приборов показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

2. Поддев подходящим клином, высвободите из фиксаторов и извлеките из посадочного гнезда дефлектор обдува дверного стекла (1) в сборе с воздушным патрубком (2).

3. При помощи того же клина высвободите из панели приборов боковой дефлектор вентиляции салона (3).

W210 как снять левый дефлектор печки ?

W124 102 1987 230e бензин 4АКПП VIN WDB1240231A579119 продан
W124 102 1992 200e бензин 4АКПП VIN WDB1240221B700559 продан
w210 114 1998 280e бензин 4АКПП VIN WDB 2100631A718781
w210 111 1999 200K бензин 6КПП
W463 5.5 AMG 2005 прожорливая скотина.
————————————————
suzuki gsf 1200 1998
suzuki gsf 1200 2003
Audi 80 1.8 1987 продан

#2 ОФФЛАЙН GreDen

Город: Новосибирск
Автомобиль:
W210

Снимается в несколько действий.
1. Открыть водительскую дверь, снять крышку предохранителей с торца панели.
2. Выкрутить саморез, крепящий крышку панельного динамика, снять крышку в направлении "на себя и вверх", снять декоративную накладку "под дерево", потянув на себя за внешний край
3. Выкрутить саморез в верхней части дефлектора
4. Отстегнуть нижнюю панель торпедо над ногами водителя (на трёх защёлках под рулём и два зацепа по левой стороне центральной консоли торпедо, снимаются движением вниз вдоль центральной консоли)
5. Отсоединить трос механизма фиксации стояночного тормоза от ручки фиксатора (загнутыми узкогубцами удобнее всего)
6. Вынуть ручку фиксатора
7. Выкрутить три самореза в нише ручки фиксатора стояночного тормоза.
8. Снять дефлектор, потянув на себя.

Сообщение отредактировал GreDen: 17 Февраль 2012 — 09:39

E320 W210 Avantgarde 1997 г.в.
WIN WDB2100651A461882

#3 ОФФЛАЙН bulatik85

Город: Казань

Снимается в несколько действий.
1. Открыть водительскую дверь, снять крышку предохранителей с торца панели.
2. Выкрутить саморез, крепящий крышку панельного динамика, снять крышку в направлении "на себя и вверх", снять декоративную накладку "под дерево", потянув на себя за внешний край
3. Выкрутить саморез в верхней части дефлектора
4. Отстегнуть нижнюю панель торпедо над ногами водителя (на трёх защёлках под рулём и два зацепа по левой стороне центральной консоли торпедо, снимаются движением вниз вдоль центральной консоли)
5. Отсоединить трос механизма фиксации стояночного тормоза от ручки фиксатора (загнутыми узкогубцами удобнее всего)
6. Вынуть ручку фиксатора
7. Выкрутить три самореза в нише ручки фиксатора стояночного тормоза.
8. Снять дефлектор, потянув на себя.

по описанию похоже на снятие воздуховода.

w201 2.5-16 Almandin rot

#4 ОФФЛАЙН Kapno

Город: Кишинёв
Автомобиль:
w124

жопа. всё делать в хирургической повязке и в двух парах виниловых перчаток

w124, 3.0d, 92 сарайка

#5 ОФФЛАЙН дементий

Город: Москва
Автомобиль:
дизель

GreDen

Привет!
а в центральном воздуховоде и в правом ( пассажирском) подскажешь как поменять?

Дмитрий
Дизель 4х4
8-968 — пятьтриодин — О1- шесть2

#6 ОФФЛАЙН Толян+

Возврат долгов Ижевск 8(3412)906-311

Город: Ижевск 3412906311
Автомобиль:
нету мерса

гемор
менял в пасажирском . так добавил трещин в лаке

Mercedes-Benz W203 2000-2007 Снятие и установка вентиляционных дефлекторов

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. С помощью пластмассового клина или плоского ножа снимите крышку над вентиляционным соплом и выньте зажимы (стрелки на иллюстрации) из держателей. (1) – передние упорные лапки.

3. В зависимости от оборудования рассоедините разъём блока помощи при парковке или громкоговорителя.

4. Выверните 4 винта (стрелки на иллюстрации) и выньте вентиляционное сопло (1) из панели приборов.

1. Установка выполняется в последовательности, обратной снятию. 2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.

1. Нажмите вправо отвёрткой (2) на нижние стопорные крюки (1) у обоих вентиляционных дефлекторов. При этом наклоните дефлекторы до конца вверх и освободите.

2. Выверните винты сзади пластин (1) дефлекторов.

3. Отсоедините отвёрткой верхние стопорные крюки у обоих дефлекторов и наклоните дефлекторы до конца вниз.

4. Введите отвёртку (2) через щель и вставьте в паз стопорного язычка (1).

5. Нажмите на язычок (1) вниз и отсоедините первый дефлектор. 6. Аналогичным образом снимите второй дефлекторы и выньте оба дефлектора из вентиляционного канала.

1. Вставьте вентиляционные дефлекторы в канал так, чтобы направляющий штифт вошел в приёмную часть в центре дефлектора. 2. Зафиксируйте дефлекторы. 3. Освободите дефлекторы и наклоните наверх. Введите винты через паз и вверните.

1. Снимите крышку блока предохранителей сбоку у панели приборов, обратитесь к Разделу Реле и предохранители. 2. Снимите группу выключателей слева от панели управления, обратитесь к Разделу Снятие и установка группы выключателей слева от пульта управления.

3. Выверните 2 винта (1) крепления вентиляционного дефлектора.

4. Выверните винты и выдавите нижнюю часть панели приборов (2), как описано в Разделе Снятие и установка нижней части панели приборов.

5. Нажмите отвёрткой влево на стопорные крюки и наклоните дефлектор до конца вниз. Введите отвёртку (2) через паз, нажмите на стопорные лапки (1) вниз и выньте дефлектор из вентиляционного канала.

1. Вставьте дефлектор в вентиляционный канал, зафиксируйте и закрепите винтами. 2. Дальнейшая установка выполняется в последовательности, обратной снятию.

1. Выверните винты и опустите вниз вещевой ящик, как описано в Разделе Снятие и установка вещевого ящика.

Дальнейшая разборка соответствует той же операции для бокового левого вентиляционного дефлектора.

2. Выверните винты крепления дефлектора. 3. Нажмите отвёрткой вправо на стопорные крюки и наклоните дефлектор до конца вниз. Введите отвёртку (2) через паз, нажмите на стопорные лапки (1) вниз и выньте дефлектор из вентиляционного канала.

1. Вставьте дефлектор в канал, зафиксируйте и закрепите винтами. 2. Дальнейшая установка выполняется в последовательности, обратной снятию.
