Замена жгута проводов «Х11» или оживление заднего омывателя.
Всем привет! Решил все таки выложить БЖ о замене жгута проводов. Те кто читали мою статью о замене монтажного блока знают, что я жгут уже заменил, но задний омывателя так и не заработал, сейчас объясню почему.
Промучавшись весь вечер, так и не смог оживить задний омыватель, по всякому подключал провода к моторчикам, но либо он просто не работал, либо в обоих положениях, моторчики брызгали на лобовое стекло. Когда покупал жгут на авторынке, заметил, что проводов намного больше чем в моем жгуте, но сразу значения не придал, подумал что все подойдёт. И это было моей главной ошибкой! Как оказалось позднее, этот жгут был от 2109! С проводами на подсветку капота и на моторчики омывателей шли не по два провода, а по 3.
Плюнув на все, решил сегодня поехать к электрику, он то мне и объяснил, что тут не так. Никогда прежде не сталкивался с таким, поэтому по незнанию и купил жгут 🙂
Объехал два авторынка, на первом ничего не нашёл, а на втором искал долго, какого же было мое удивление, когда все продавцы в один голос заявляли мне, что такого жгута сейчас не найдёшь, и советовали ехать к электрику, что бы он мне переделал. Отчаявшись, зашёл в последний ларёк с электрикой и чудо! Продавец покопавшись, нашёл мне мой жгут! Сказал, что последний и лежит уже очень давно.
И так, за дело
Снимаем минус с АКБ, далее отсоединяем «девятошный» жгут
Откручиваем массу с дворников
И отсоединяем колодку
Следом нам нужно вытянуть жгут проводов
Вынимаем провода из Хомутов и вытаскиваем из отверстия
Далее откручиваем массу моторчиков и вытаскиваем провода

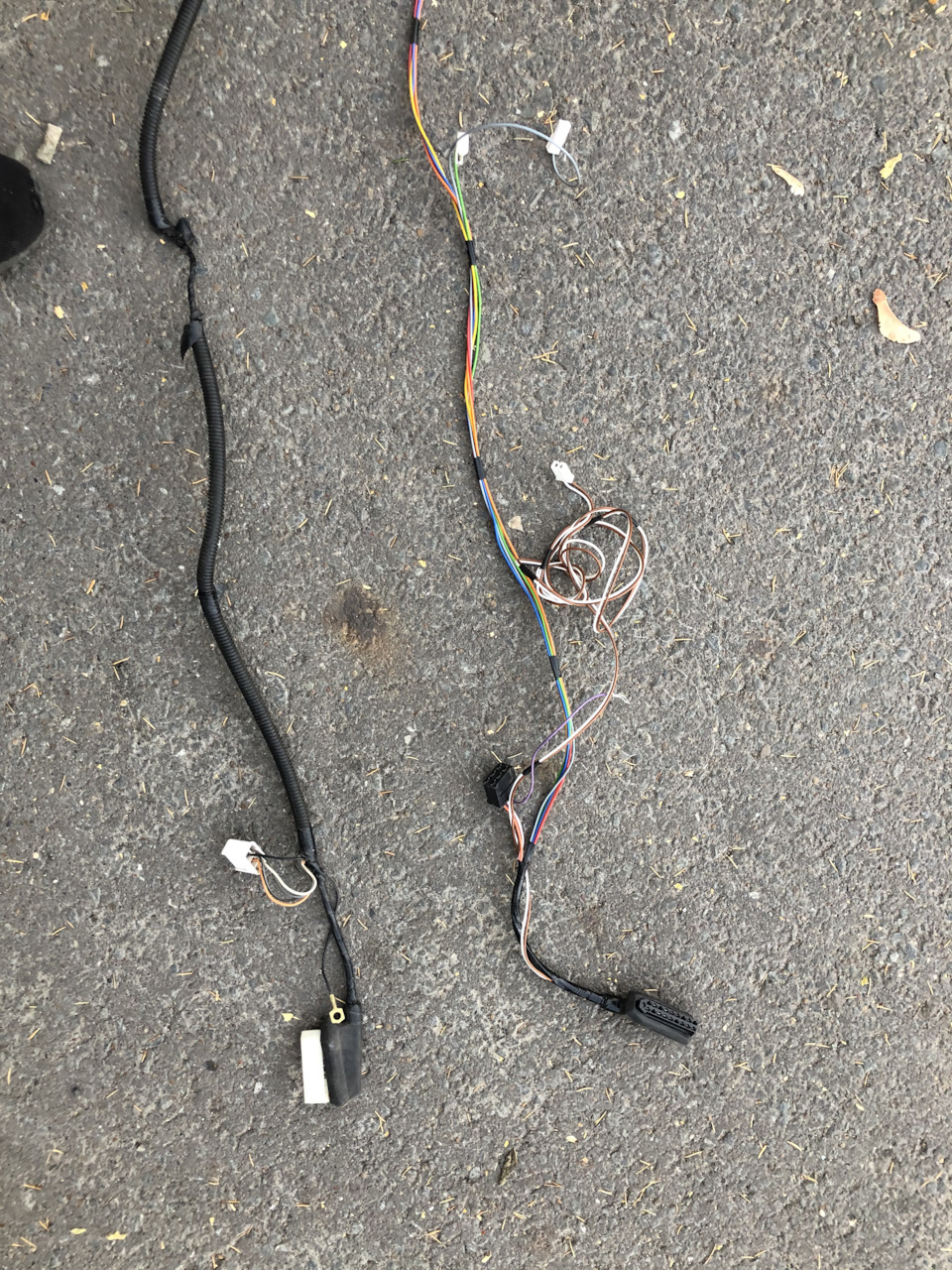

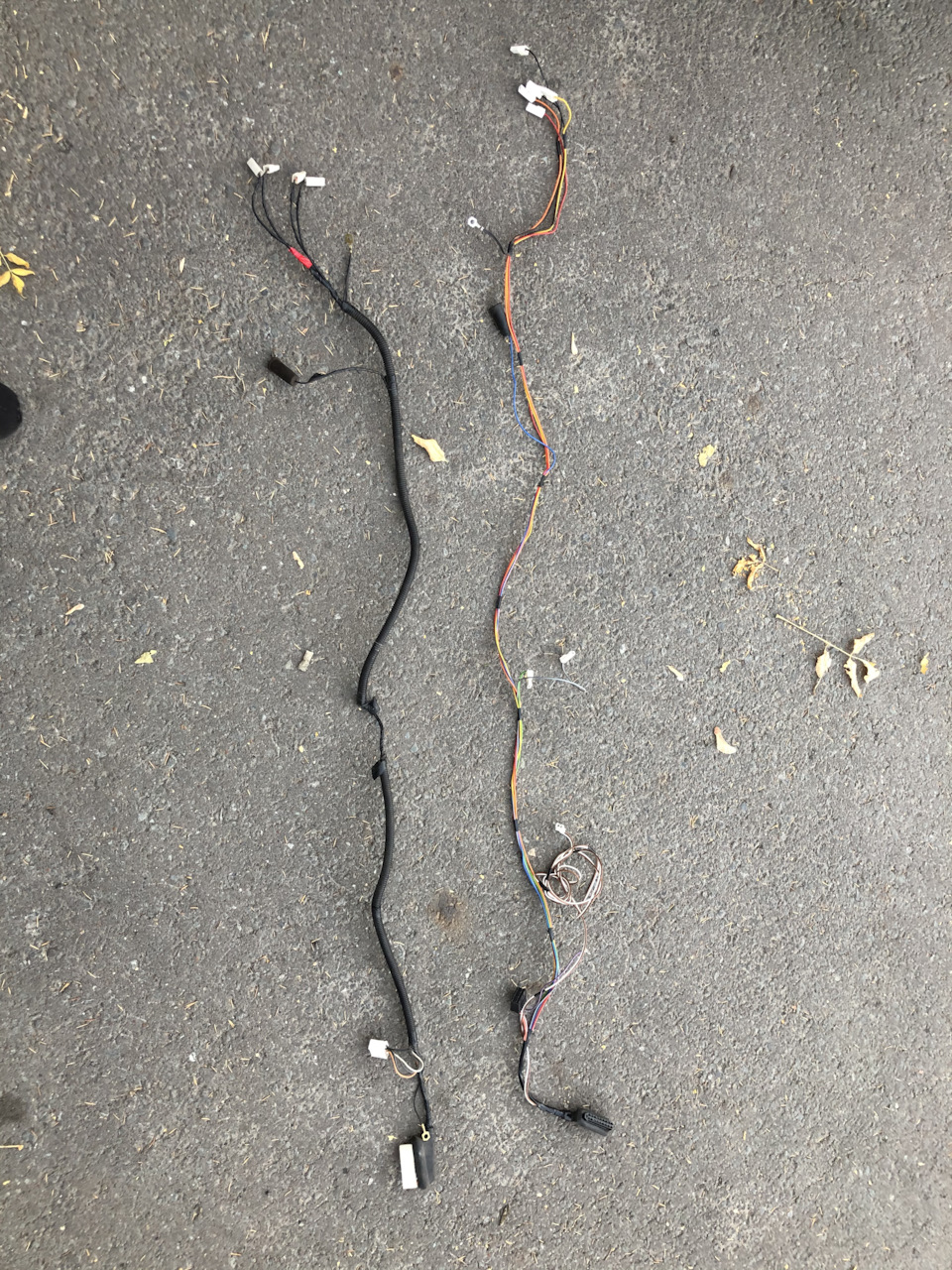

Все, демонтаж закончен, вытаскиваем наш жгут
Далее начинаем проводить новый, нужный нам жгут
Подключаем колодку к монтажному блоку
Далее соединяем колодку дворников
И прикручиваем массу дворников
Тянем наш жгут к отверстию в перегородке в подкапотном пространстве и цепляем его в хомуты

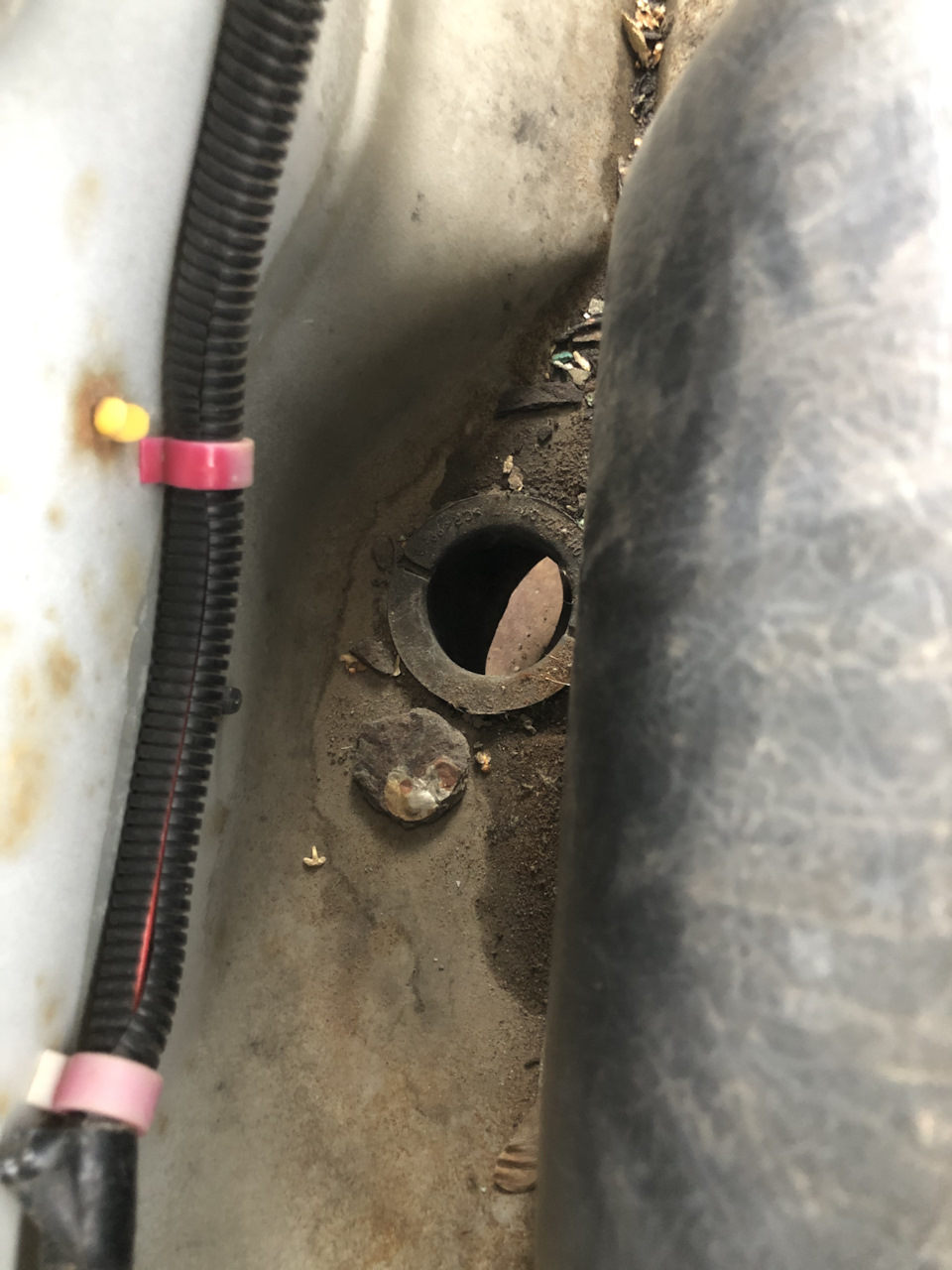

Доходим до отверстия, первым делом просовываем датчик уровня масла с резинкой, иначе если вы первым делом протяните жгут, то места не хватит и вы просто не сможете засунуть датчик с резинкой.
После того как все просунули, вставляем уплотнительную резинку

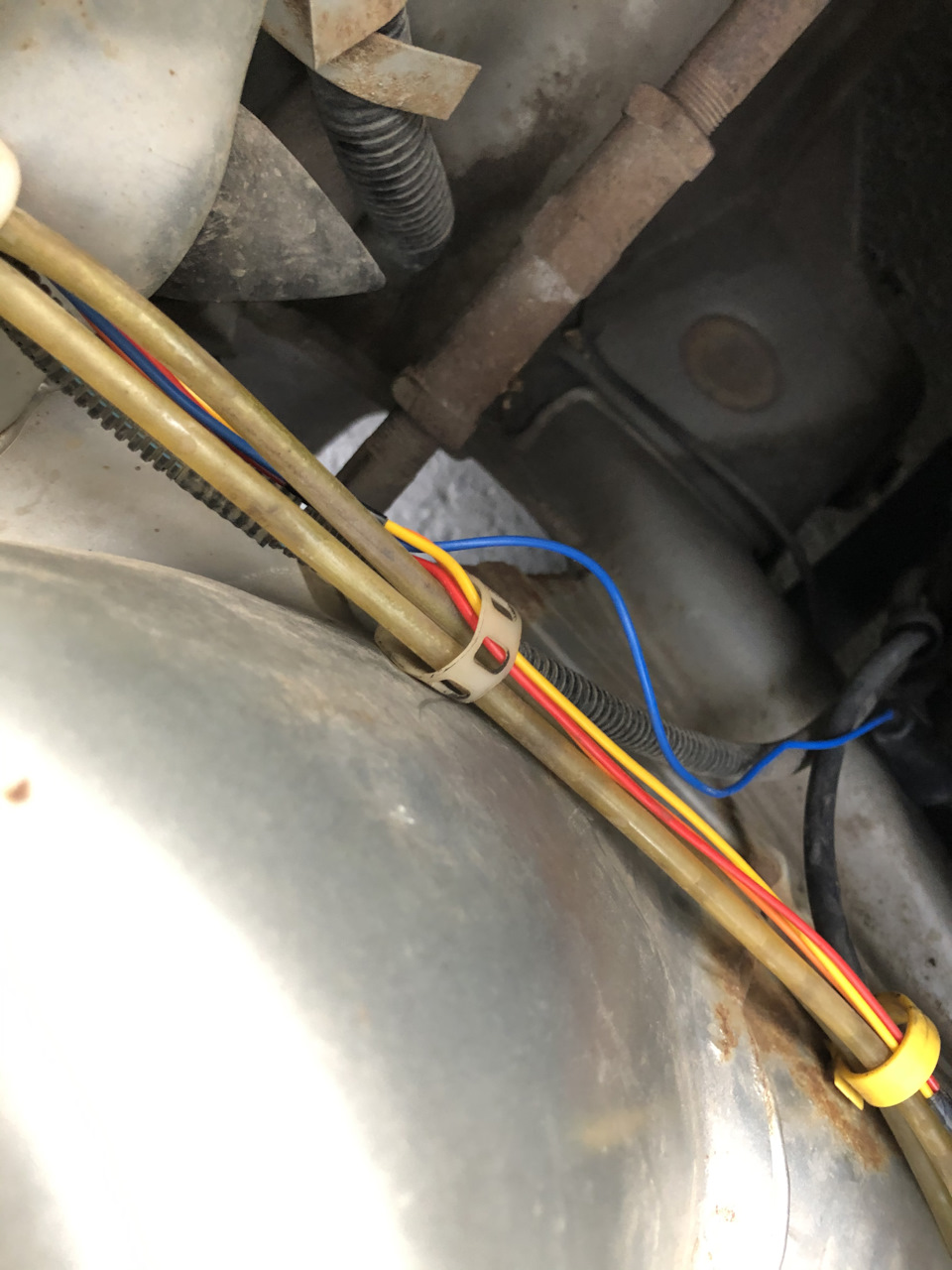

Следом просовываем наши провода в хомуты, что бы ничего у нас не болталось

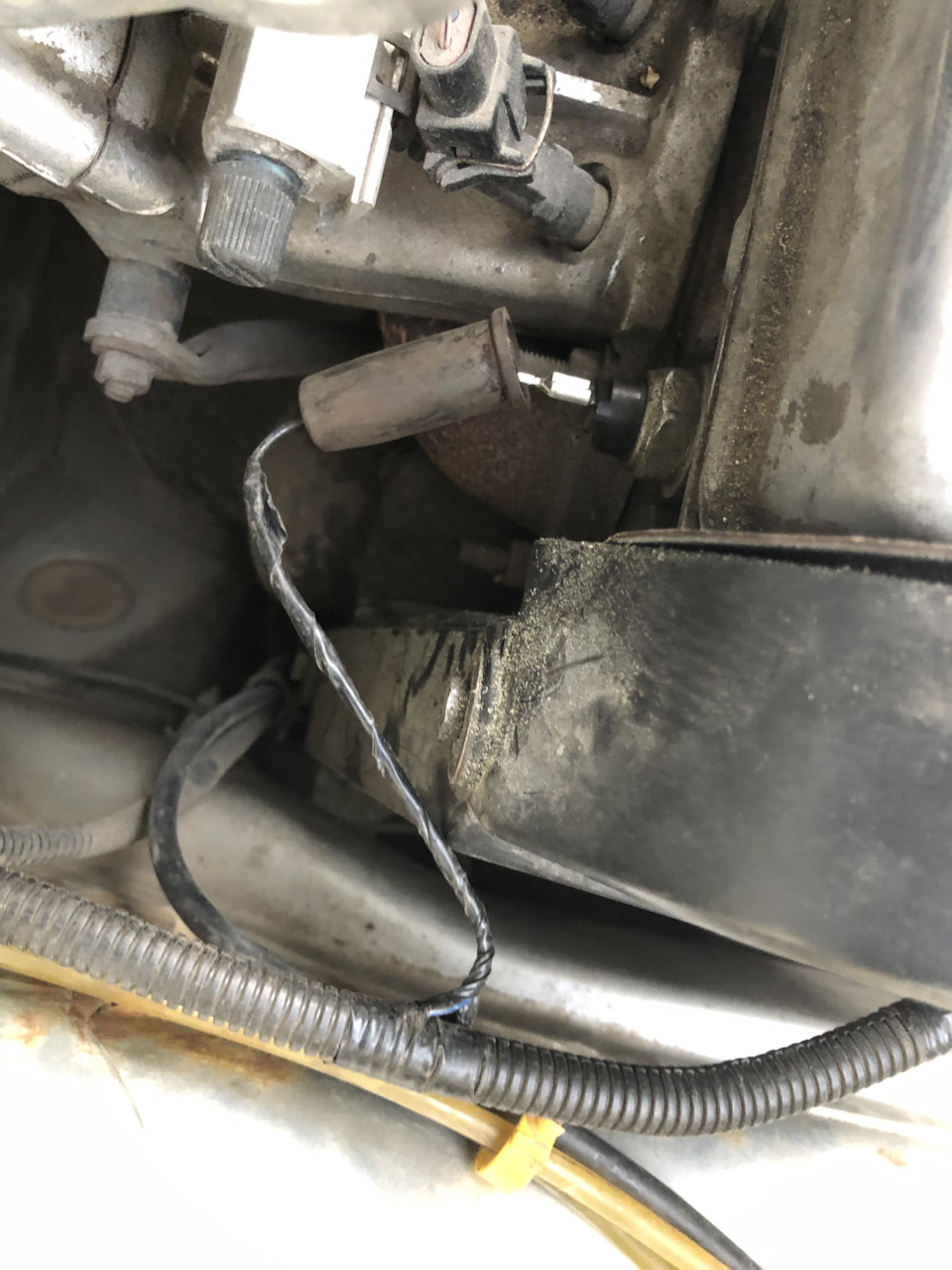

Далее подключаем датчик уровня масла
У меня жгут обвитый трубкой не влезал в один хомут, поэтому я замотал его изолентой
Далее прикручиваем массу моторчиков омывайки
И подключаем провода к моторчикам
На этом по идее все должно было закончится и наконец то заработать, но только не у меня.
Все подключив и накинув минусовую клемму, начал проверять, омыватель лобового стекла брызгал отлично, а вот назад вода так и не поступала, хотя моторчик жужжал!
Начал думать, в чем причина, первой мыслью было то, что Трубка либо где то оборвана, либо чем то забита, но понажимав достаточное количество времени на подачу воды на заднее стекло никаких подтеков на потолке не заметил, решил продуть трубку компрессором, но никакого эффекта это не дало, сквозь трубку видел, что вода стоит на месте и лишь немного шевелится, было принято решение разобрать крышу со стороны пассажира, что бы попробовать найти засор в трубке, процесс снятия обивки потолка описывать не буду, там нет ничего сложного. Добравшись до багажника, обнаружил запас длины трубки, решил вытащить сам распрыскиватель и посмотреть, в каком состоянии он. Аккуратно тянув его на себя и помогая трубке со стороны багажника, вытащил трубку с распрыскивателем, снял его и попробовал дунуть в него, обнаружил, что воздух не идёт и распрыскиватель чем то либо забит, либо ещё что то. К счастью, в конце лета я менял себе передние разбрызгиватели на веерные, а старые струйные не выкинул, а аккуратно сложил в пепельницу, как чувствовал, что пригодятся. Вставив другой распрыскиватель, поставил его на место и попробовал подать воду на заднее стекло. Какого же было мое счастье, когда наконец то сзади на стекло полилась вода!
Таким образом добился работы омывателя заднего стекла 🙂
Текст получился действительно большим, спасибо тем, кто осилил его до конца. Старался расписывать все подробно и пошагово, что бы этот БЖ возможно помог даже тем людям, которые далеки от самостоятельного ремонта, описал все в деталях, так как информации по поводу заднего омывателя очень мало и я действовал практически в слепую.
Всем мира и добра, не судите строго 🙂
Очиститель заднего стекла
Рис. 9.50. Схема включения очистителя и омывателя заднего стекла: 1 – монтажный блок; 2 – выключатель зажигания; 3 – реле разгрузки выключателя зажигания; 4 – электродвигатель очистителя заднего стекла; 5 – электродвигатель омывателя заднего стекла; 6 – переключатель очистителя и омывателя заднего стекла; А — к источникам питания
Схема включения очистителя заднего стекла приведена на рис. 9.50.
Очиститель 4 и электродвигатель омывателя 5 включаются переключателем 6. Омывающая жидкость подается на заднее стекло только пока рычаг переключателя находится в положении 9.
Очиститель заднего стекла состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторе очистителя установлен термобиметаллический предохранитель для защиты от перегрузок.
Конструкция моторедуктора допускает его разборку для устранения мелких неисправностей (зачистка коллектора и т.д.). Методы разборки и сборки аналогичны описанным выше (в разделе 7 настоящего руководства) для моторедуктора очистителя ветрового стекла.
У очистителя заднего стекла при нагрузке моторедуктора моментом 0,49 Н·м (0,05 кгс·м), напряжении питания 14 в и окружающей температуре (25±10) °С число двойных ходов вала моторедуктора должно быть (50±5) мин -1 , а потребляемая сила тока не более 2 А.
Очиститель заднего стекла
Рис. 9.50. Схема включения очистителя и омывателя заднего стекла: 1 – монтажный блок; 2 – выключатель зажигания; 3 – реле разгрузки выключателя зажигания; 4 – электродвигатель очистителя заднего стекла; 5 – электродвигатель омывателя заднего стекла; 6 – переключатель очистителя и омывателя заднего стекла; А — к источникам питания
Схема включения очистителя заднего стекла приведена на рис. 9.50.
Очиститель 4 и электродвигатель омывателя 5 включаются переключателем 6. Омывающая жидкость подается на заднее стекло только пока рычаг переключателя находится в положении 9.
Очиститель заднего стекла состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторе очистителя установлен термобиметаллический предохранитель для защиты от перегрузок.
Конструкция моторедуктора допускает его разборку для устранения мелких неисправностей (зачистка коллектора и т.д.). Методы разборки и сборки аналогичны описанным выше (в разделе 7 настоящего руководства) для моторедуктора очистителя ветрового стекла.
У очистителя заднего стекла при нагрузке моторедуктора моментом 0,49 Н·м (0,05 кгс·м), напряжении питания 14 в и окружающей температуре (25±10) °С число двойных ходов вала моторедуктора должно быть (50±5) мин -1 , а потребляемая сила тока не более 2 А.
