Снятие и установка генератора
Внимание: Дополнительные указания для моделей 520i/525i выпуска с мая 1990 г. приведены в конце раздела.
Снятие
На моделях 518i, 520i, 525i: Отключить провод массы от аккумулятора.

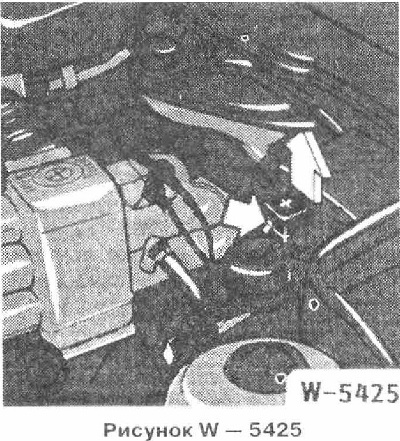

На моделях 530i, 535i, 524td, 525tds. Клемму аккумулятора отключать на соединителе на переборке.
Внимание: При отключении аккумулятора стирается информация в электронных устройствах памяти, например накопитель неисправностей двигателя или память охранного кода радиоприемника. При отключении аккумулятора соблюдать указания раздела «Снятие и установка аккумулятора».
Ослабить натяжение и снять клиновой ремень.

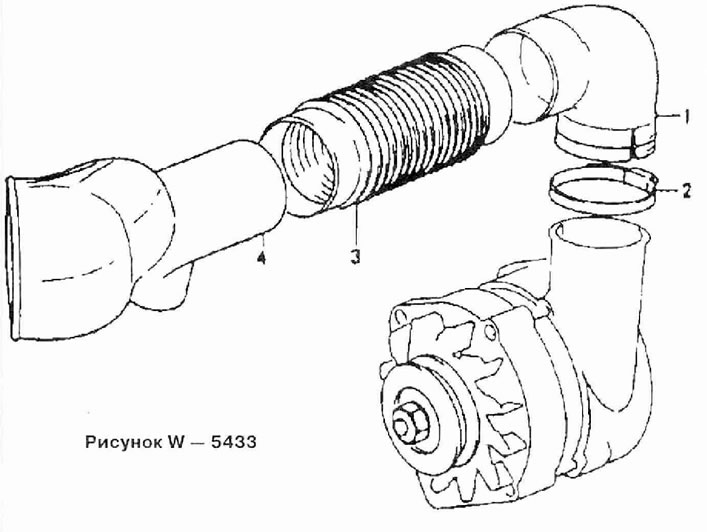

Освободить хомут шланга 2 и отсоединить воздушный шланг от генератора. Шланг проложен от генератора к кожуху левой фары.
На моделях 520i, 525i: Снять корпус фильтра и расходомер воздуха.
Снять защитную крышку с контактной колодки на генераторе.

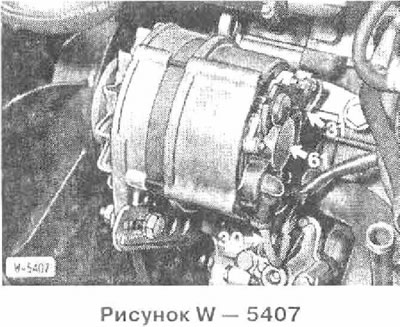

Генератор Bosch: Снять провода с контакта В+ (клемма 30) и D+ (клемма 61) Отвернуть провод массы (клемма 31).

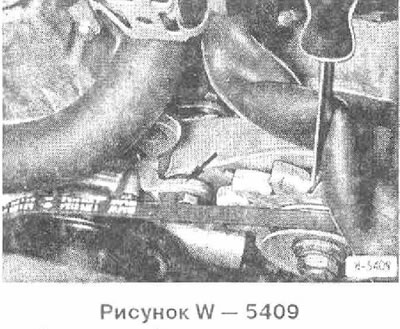

Отвернуть болт крепления генератора, вытащить генератор.
Установка
Проверить втулки подвески генератора и, если требуется, заменить их.
Вставить генератор и закрепить болтами.
Вставить натяжной ролик и закрепить его болтом.
Подключить электрические провода к генератору: В+ (клемма 30), D+ (клемма 61) и перемычка массы (клемма 31).
Наложить и натянуть клиновой ремень.
Подключить провод массы к аккумулятору или соединителю.
Двигатель М50. Модели 520i/525i выпуска с мая 1990 г. (Четырехклапанный двигатель с клиновым ребристым ремнем)
Снятие

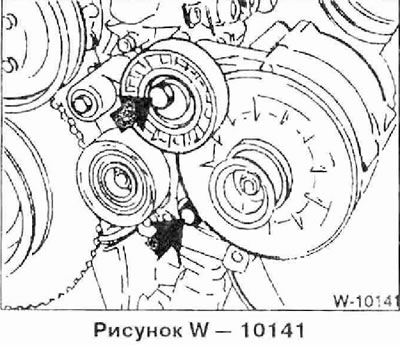

Отвернуть болты и вытащить генератор с обводным роликом.
Установка

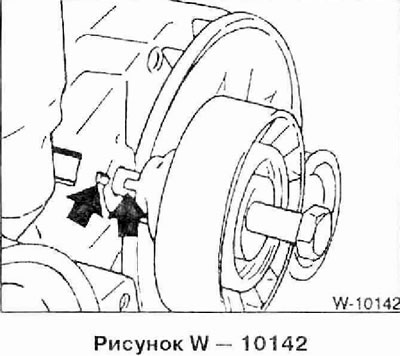

При установке обводного ролика обеспечить введение удерживающего выступа в углубление на подшипнике.
Снятие генератора БМВ 5 Е34
• Модели 518i, 520i, 525i отсоедините провод массы Н от аккумуляторной батареи.
• Модели 530. 535i. 524td. 525td/tds: отсоедините провод батареи от разъема, установленного на перегородке моторного отсека.
Внимание: при отключении батареи стирается охранный код. записанный в память радиопри емника, а также содержимое памяти накопителя неисправностей Батарея должна отключаться только при выключенном зажигании, так как в противном случае возможно повреждение блока управления системы впрыска топлива При отсоединении проводов сс^людайте указания, приведенные в разделе «Снятие и установка аккумуляторной батареи».
• Ослабьте натяжение клинового ремня и снимите его.
• Ослабьте хомут (2) и отсоедините от генератора воздушный шланг. Шланг идет от генератора к кожуху левых фар
• В моделях 520i/525i снимите воздухоочиститель вместе с измерителем расхода воздуха (см. стр 82).
• Снимите защитный колпачок с соединителя на генераторе.
• Генератор Bosch отсоедините провода от выводов В+ (клемма 30) и D+ (клемма 61). Отверните провод массы (клемма 31).
