Starline A93 дистанционный запуск, ошибка — открыта дверь
Решил рассказать о свеой проблеме, а точнее о её решении. Возможно будет полезно не только мне.
При дистанционном запуске двигателя с брелка после запуска двигателя срабатывает сигнализация с ошибкой “Открыта дверь”.
Двигатель запускается, начинает работать, приходит сигнал о том что двигатель завелся на брелок и тут же срабатывает сигнализация, при этом сам двигатель сразу глушиться.
Проверил сигналы от дверей в норме, концевики работают надежно. Ошибка возникает редко один-два раза за 10 запусков. Повторный дистанционный запуск всегда проходит без проблем.
Изначально я подумал, что проблема появилась после промывки заслонки, двигатель стал быстрее заводиться. Снимал и мыл заслонку сам, поэтому уверен, что с сигнализацией и подключениями ни чего не делали.

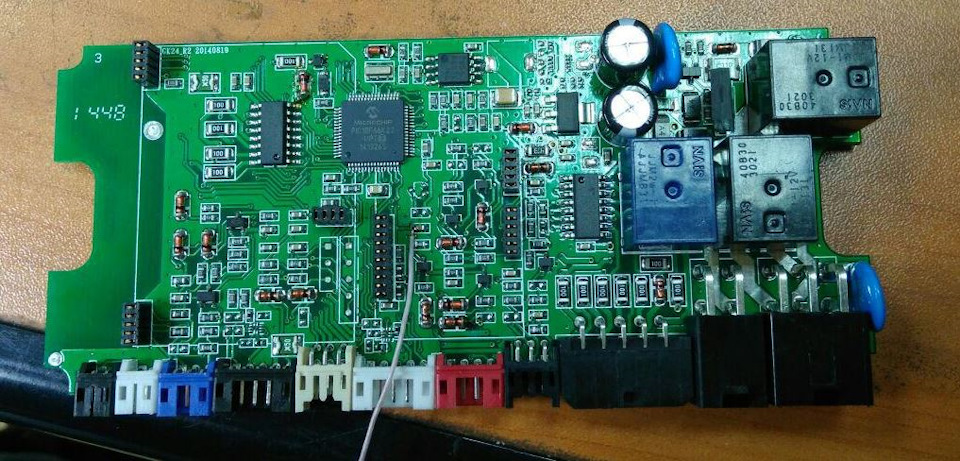

Снял и разобрал центральный блок сигнализации. Посмотрел схемотехнику блока, как оказалось всё довольно просто:
В качестве контрольной точки выбрал вход в микроконтроллер от входа концевика двери.

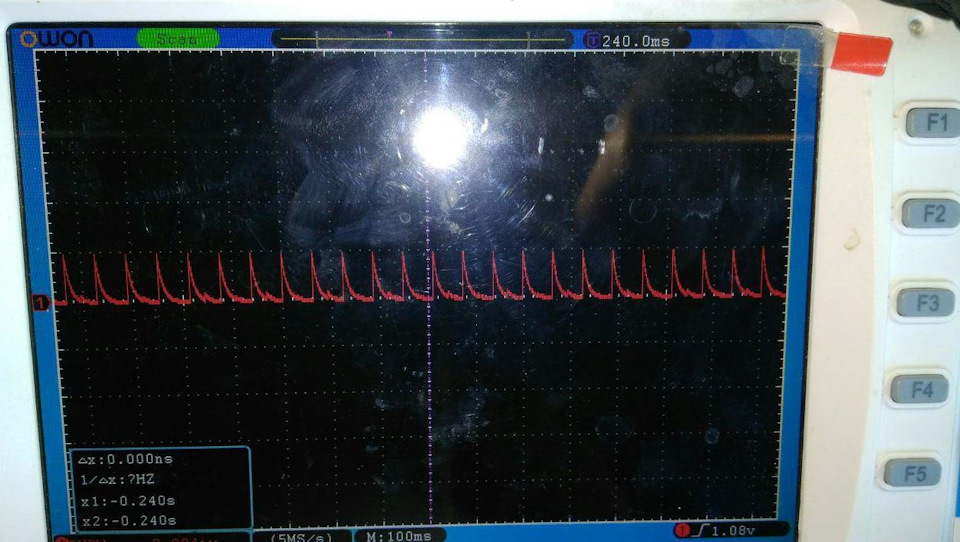

Установил блок обратно в машину и посмотрел данный сигнал при помощи осциллографа при работающем двигателе и заглушенном. При работающем двигателе вместо постоянного логического уровня были периодические импульсы, что не есть правильно на мой взгляд. Частота данных импульсов зависит от оборотов двигателя. Сразу становиться понятна причина ложного срабатывания и её не постоянство.

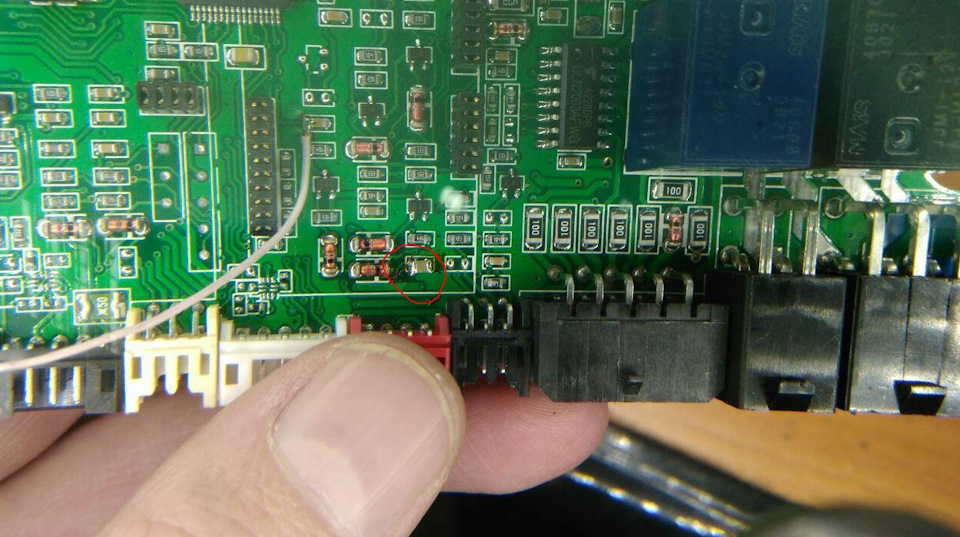

На печатной плате предусмотрено место под конденсатор, однако его нет. Исходя из номиналов схемы и отклика системы подумал что 100 нФ будет более чем достаточно чтобы решить мою проблему.
По входным цепям ещё много таких мест, где нет конденсаторов (как я думаю).
Вопрос: они намеренно не устанавливаются или это “брак”?
Попутно исчезла ошибка которой я не предавал значения ранее: после постановки на охрану с работающим двигателем и конечно же с закрытыми дверями на брелке иногда загорался значёк открытой двери, я делал вывод что не закрыл дверь, проверял дверь и повторно ставил на охрану. А сейчас такой проблемы более нет 🙂
Постоянно показывает открытую дверь
показывает что открыта дверь ( хоть на охране хоть без). Сначала думал, что концевик на какой то из дверей не работает, но проверил, что на приборе при открытии всех дверей ( и багажника естественно) появляется индикация открытой и закрытой двери, свет в салоне загорается и тухнет соответственно, лампы в салоне заводские ( на диоды не менялись). Закрываю авто с штатного брелка ( всегда) и двери закрываются, но старлайн автоматом на охрану не ставится, Нуи постоянно моргает открытая дверь . Естественно и автозапуск не активируется . При постановке на охрану брелоком старлайн, он издаёт другой звук
. ( не как закрытия открытия), включает охрану но дверь показывает что открыта, машина при этом закрыта( штатной сигналкой) . Может кто подскажет в чем может быть дело, вполне может быть и без сервисного центра можно обойтись .
PS. проблема появилась после морозов
Старлайн показывает открытую дверь: в чем подвох?
Если Старлайн А93 показывает открытую дверь, в то время как все замки надежно замкнуты, требуется провести диагностику. Глубокий анализ выявит проблему и позволит определиться с дальнейшими действиями по ее устранению. В данной статье мы разберем все возможные причины, из-за которых Старлайн А93 может ошибочно думать, что дверь открыта. Рекомендуем внимательно изучить все разделы, возможно, вам даже не придется ехать в сервис!
Причины ложного сигнала Старлайн
Итак, ваша сигналка словила глюк. Замки точно закрыты, но на дисплее упрямо моргает световая индикация. Почему сигнализация Старлайн показывает на брелке открытую дверь? Ниже перечислены варианты.
Требуется корректировка подключения зоны «двери»
За данными работами рекомендуем обратиться к вашим установщикам, особенно, если сигнализация еще на гарантии.
Проблема с концевиками или проводкой
Проверьте места подсоединения контактов, разъемы, провода, концевики.
- Возможно, у вас перебит провод, отвечающий за закрытие центрального замка, поэтому Старлайн А9 и показывает открытую дверь. Поврежденные кабеля и точки подключения нужно заменить. Желательно обратиться за помощью к опытному автоэлектрику.
- Концевик – это небольшое приспособление, соединенное с главным блоком сигнализации через провод. Оно и осуществляет физическое отпирание/запирание центрального замка, получив соответствующую «электрическую» команду. Концевик мог повредиться, например, в него попала вода, либо сдвинуться, отойти от корпуса. При необходимости, устройство несложно поменять. Проверить его легко, просто слегка нажмите, сымитировав тем самым нажатие (то есть закрытие дверки). Теперь ставьте авто на охрану и изучайте дисплей брелока. Если все равно показывает открытый замок, проблема не с концевиком.
- Исключите вариант неправильного подсоединения проводов. Индикация, что дверь открыта, будет гореть на брелке Старлайн, только если вы проводили ремонт или диагностику, буквально, накануне.
Поломка в брелоке
Вы могли его уронить, намочить, подвергнуть другому механическому воздействию. У вас должен быть запасной пульт. Рекомендуем попробовать поставить автомобиль на охрану с его помощью. Если в результате система не показывает открытую дверку, замените первый брелок или разберите и отремонтируйте.
Еще брелок от сигнализации Starline е90 иногда показывает, что авто открыто, если у него садится батарейка. «Доживает свои последние деньки», так сказать. Замените источник питания и проверьте исправность работы устройства.
«Слетели» программные настройки в брелоке
В инструкции к охранному комплексу приведен пошаговый алгоритм повторной прошивки. Обратите внимание, если у вас на руках несколько брелоков, следует повторно прописать их все, причем в одном цикле.
Проблема с основным блоком управления
Возможно, вам изначально некорректно осуществили монтаж охранного комплекса, либо в какой-то момент случился программный сбой. Следует обратиться к установщикам. Если подозреваете заводской брак, а сигналка все еще на гарантии, посетите официальный сервисный центр Старлайн.
Глюк после замены аккумулятора авто
Часто сигнализация Starline A93 показывает открытую дверь на закрытую после замены аккумулятора. Вы ставите машину на охрану, но двери не блокируются. Именно это и показывает световая индикация открытых дверей Starline а91. Попробуйте прописать пульты заново. А если не получается перепрограммировать брелок, то придется ехать на СТО.
На этом у нас все. Теперь вы знаете, почему на пульте Старлайн а39 иногда по ошибке мигает иконка «открытая дверь». Ситуация не из приятных, но легко решаемых. Особенно, если обратиться к установщикам. Ну, а если руки растут откуда надо, справитесь и сами. Желаем удачи!
Почему на брелке сигнализации показывает открытую дверь старлайн
Отключи этот подкапотный.
не надо объяснять что у тебя спросили, надо отвечать на вопросы. я и спрашиваю, что означает "заводской", а теперь ещё, и что означает "самопальный"? не наводи "тень на плетень".
P.S. обрати внимание на рекомендации модератора.
Открыть (если нет, сначала скачать) мануал на сигналку, прочитать что значит 4 пика без индикации открытой двери, отключением найти неисправную цепь.
И будет счастье!
Как-то так!
Ладно, попробуем проще.
Тот, который НЕ ВКЛЮЧАЕТ свет при открытии — и косячный )).
Сегодня домой с работы приеду и скину клемму с акума. проверю пройдет болезнь или нет. если не поможет попробую скинуть на заводсике парамметры сигналку:
Сброс на заводские установки
Существует возможность сброса всех программируемых функций на заводские предустановки, отмеченные в таблице серым цветом. Для этого необходимо:
При выключенном зажигании нажать сервисную кнопку VALET 10 раз.
Включить зажигание. Прозвучат 10 сигналов сирены, индицирующих вход в режим сброса на заводские установки.
Нажмите сервисную кнопку VALET 1 раз. Последует 1 сигнал сирены.
Нажмите кнопку 1 брелка. Последует 1 короткий звуковой сигнал, подтверждающий сброс на заводские установки.
Для выхода из режима сброса перевключите зажигание или дождитесь автоматического выхода системы. В подтверждение последуют 5 вспышек габаритов и мелодичный сигнал брелка.
А вот это не правильно сделано. Т.е. установщик не долго думая подцепили к плафону вход дверей.
Плавное гашение света — это не понижение напряжения на лампы, а изменение периода импульсов подачи +12 на лампы салонного света.
Если есть утечка с бодика в цепь питания салонных ламп — то доп сигналка будет показывать открытые двери.
Диодная развязка спасет ситуацию.
какой ужас. вот это мастера.
VD5,6,7,8 анодами каждый уходит к входам концевиков на BCM.
Покажите им. Пусть не мучаются и людей не мучают.
