Как снимается тоннель на ваз 2114

Как снять центральный тоннель ваз 2114

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Переведите рычаг стояночного тормоза в крайнее верхнее положение.

3. Сдвиньте передние сиденья до упора вперед.

4. Выверните правый…

5. …и левый задние винты крепления облицовки тоннеля пола к кузову.

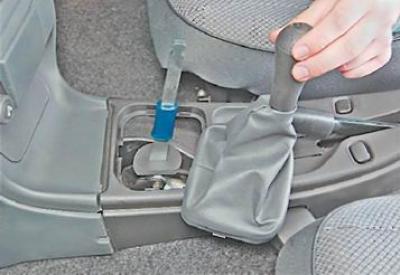

6. Выверните левый передний винт крепления облицовки к щитку панели приборов.

7. Аналогично выверните правый винт.

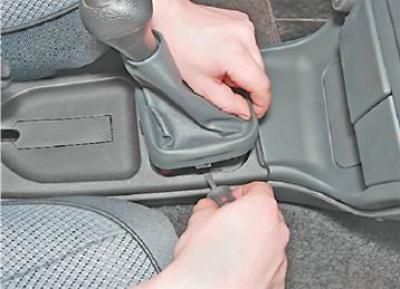

8. Преодолевая сопротивление фиксаторов, снимите чехол рычага переключения передач.

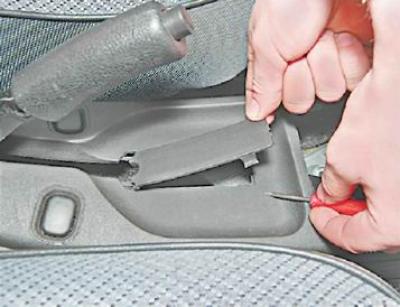

9. Подденьте и снимите заглушку.

10. Приподнимите облицовку тоннеля пола и отсоедините колодки с проводами от выключателей обогрева передних сидений.

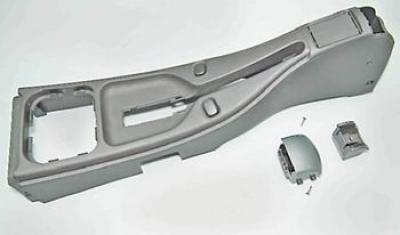

11. Снимите облицовку тоннеля пола, пропуская через ее отверстия рычаги стояночного тормоза и переключения передач.

Как снять панель приборов на ваз-2114 в 12 этапов? особенности и подробная инструкция

Автомобильная панель приборов современного легкового автомобиля — это самостоятельная часть интерьера машины. Причем одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи.

Обеспечить высочайшую функциональность и создать ощущение эстетического удовлетворения, совмещенного с осознанием комфорта предоставляемого конкретной панелью, через удобно расположенные вещевые ящички, подстаканники, приборы и кнопки управления, а также приятную, не утомляющую глаз, подсветку.

Приборная панель ВАЗ 2114

Приборная панель ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью».

Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами.
И это в основном им удалось.

Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:

1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими.

В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат».

Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Устройство приборной панели ВАЗ 2114

• Панель приборов и ее принадлежности:
• 1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки;
• 2 — накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла;
• 3 — кронштейн;
• 4 — заглушка;
• 5 — корпус пепельницы;
• 6 и 11 — правая и левая поперечины;
• 7 и 10 — правый и левый экраны консоли;
• 8 — щиток панели приборов;
• 9 — центральный кронштейн.

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

• воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.

Левый экран консоли ВАЗ 2114

• снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
• правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.

Правый экран консоли ВАЗ 2114

• снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.

• снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Снятие ручек и рычаго с приборной панели ВАЗ 2114

• Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.

На рычаге имеется специальный выступ, при установке ручки она отверстием сделанным под этот выступ входит в зацепление с рычагом. Для этого, при снятии ручки, необходимо плоской, тонкой отверткой поддеть и приподнять защелку на ручке освобождая ее от выступа.

Снятие ручки при помощи отвертки ВАЗ 2114

• снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.

Снятие рукоятки электрического вентилятора ВАЗ 2114

• саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой.

Саморезы на кронштейнах приборной панели ВАЗ 2114

• в окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

Освобождение накладки и щитка ВАЗ 2114

• вытащить заглушку и открутить саморез, находящийся за ней.

Саморез под заглушкой ВАЗ 2114

• убрать два самореза снизу удерживающие накладку и снять ее.
• пометив провода подходящие к выключателям, отсоединить их.

Отсоединение проводов от кнопок ВАЗ 2114

• открутить болты с кронштейна руля.

Болты на кронштейне руля ВАЗ 2114

• ключом на «8» открутить саморезы нижнего крепления кронштейна.

Нижнее крепление на кронштейне ВАЗ 2114

• открутить саморез под отвертку и снять световод.
• убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

Патроны с обратной стороны блока ВАЗ 2114

• снять декоративную вставку, убрав все внешние детали.
• гайки открутить ключом на «21».
• убрать подсветку гидрокорректора.
• верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

Верхнее крепление с левой стороны панели ВАЗ 2114

• теперь можно выполнить снятие торпеды ВАЗ 2114.

Снятие панели приборов ВАЗ 2114

• установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

Самостоятельно снимаем торпедо с ВАЗ 2113, 2114 и 2115

Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь.

Устройство торпедо

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборная панель автомобиля ВАЗ 2115

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Схема основных элементов торпедо ВАЗ 2115

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и материалы

• отвёртка с плоским жалом;
• отвёртка с крестообразным жалом;
• плоскогубцы;
• набор рожковых ключей.

Последовательность операций при снятии торпедо с ВАЗ 2115

1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.

Левая боковина консоли ВАЗ 2115 снимается крестовой отвёрткой

Правая боковина консоли ВАЗ 2115 крепится на 5 саморезах

Ручки отопителя ВАЗ 2115 снимаются вручную

Ручку вентилятора ВАЗ 2115 достаточно потянуть на себя

Саморезы из кронштейнов панели ВАЗ 2115 выкручиваются крестовой отвёрткой

Саморезы из-под приборного окна ВАЗ 2115 извлекаются крестовой отвёрткой

Заглушка самореза на торпедо ВАЗ 2115 поддевается плоской отвёрткой и извлекается

Все приборные провода ВАЗ 2115 отключаются вручную

Гайки на рулевых кронштейнах ВАЗ 2115 откручиваются рожковым ключом

Гайка на кронштейне панели ВАЗ 2115 откручивается рожковым ключом

Последний саморез, удерживающий торпедо ВАЗ 2115 находится у водительской двери

Торпедо ВАЗ 2115 снимается

Видео: снимаем приборную панель с пятнашки

Разрешена ли установка на ВАЗ 2115 торпедо с другой машины

Если коротко — нет. Приборная панель на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У неё слишком длинные поперечины, крепёжные кронштейны и боковины консоли.

Ничего подобного нет даже на других моделях ВАЗ, не говоря уже об иномарках. Но следует отметить, что автовладельцами часто практикуется обратная замена. В частности, торпедо с ВАЗ 2114 успешно можно поставить на ВАЗ 2109.

Но в этом случае приходится подрезать боковины консоли, а на кронштейнах сверлить новые крепёжные отверстия.

Важные моменты по части замены

• снимая правую боковину консоли, следует проявлять осторожность. За ней находятся провода, которые легко зацепить боковиной и повредить. Так что перед снятием этой крышки следует снять с аккумулятора минусовую клемму. Также следует выключить автомагнитолу, вытащив её колодку из общего жгута проводов, находящихся за верхней приборной панелью;
• снятие пластиковых ручек с рычагов печки может вызвать серьёзные трудности. Дело в том, что на рычагах печки есть выступы (сверху и снизу), а на ручках — отверстия. При надевании ручки она защёлкивается на рычаге. Единственный способ снять её — поддеть плоской отвёрткой так, как это показано на рисунке. Но поддевая ручку отвёрткой, не следует разгибать её слишком сильно: пластик очень легко ломается;Ручки на рычагах печки ВАЗ 2115 можно снять с помощью плоской отвёртки
• ручка вентилятора может крепиться аналогичным образом: две проушины, защёлкивающиеся на двух выступах рычага. В этом случае автовладельцу тоже придётся воспользоваться отвёрткой. Но такая система крепления ручки вентилятора применяется только на ВАЗ 2115 и 2114, выпущенных после 2000 года. На более ранних моделях эту рукоятку легко снять вручную.

Итак, начинающему автолюбителю вполне по силам снять приборную панель с ВАЗ 2115 и с других автомобилей этой линейки. Всё, что для этого требуется — терпение и внимательность. Если после откручивания всего крепежа торпедо упорно не хочет сниматься, следует осмотреть всё ещё раз: вполне возможно, был пропущен какой-то крохотный саморез.

• Вениамин
• Распечатать

Как снять панель приборов на ВАЗ 2114, нюансы снятия приборки

Причин, по которым автовладелец может захотеть снять приборную панель своего автомобиля — множество. Но в случае с ВАЗ 2114 эта процедура превращается в весьма нетривиальную задачу. Разобраться с ней можно самостоятельно, а о том, как это сделать, мы и расскажем читателю в данной статье.

Назначение приборки

Приборная панель автомобиля ВАЗ 2114

На ВАЗ 2114 установлена так называемая европанель, которая должна давать водителю повышенный комфорт, улучшенный обзор, быть информативной, эргономичной и иметь приятный внешний вид. В этом и состоит её назначение.

В своё время дизайнеры неплохо поработали над этой панелью, и водитель действительно получает максимум информации и обзора.

Но когда приборку потребуется снять, у автовладельца начинаются проблемы, так как систему крепления никак нельзя назвать удобной.

Причины снятия панели

• Возникли неисправности с одним из приборов (или с целой системой приборов).
• Возникла необходимость отремонтировать или полностью заменить воздуховоды автомобильной печки (и в этом случае панель придётся снимать полностью).
• Панель начала скрипеть, и автовладельцу требуется уплотнить и проклеить все её стыки.

Снятие левой панели у рычага скоростей ВАЗ 2114

Снятие правой панели у рычага скоростей ВАЗ 2114

Ручки дросселя отопительной системы поддеваются отвёрткой

Снятие рукоятки вентилятора печки ВАЗ 2114

Извлечение саморезов из кронштейнов центральной панели

Отключение проводов за центральной панелью ВАЗ 2114

Откручивание нижнего крепления кронштейна панели ВАЗ 2114

Полное снятие приборной панели автомобиля ВАЗ 2114

Как видно из этой статьи, дизайнеры оказали автовладельцам медвежью услугу. С одной стороны, приборная панель действительно стала эргономичнее. С другой, снимать её стало намного сложнее. Но если воспользоваться предлагаемой выше инструкцией и запастись терпением, эта задача окажется по силам даже начинающему автолюбителю.

• Алексей Степанов
• Распечатать

Как снять торпеду ВАЗ 2114. Пошаговая инструкция

Внешний вид классической торпеды в ВАЗ 2114

Торпедо – это современное название приборной панели. Изначально оно использовалось для иностранных автомобилей, но сегодня это наименование используется автомобилистами в странах СНГ.

Торпедо в автомобиле ВАЗ 2114 – это разборная металлическая конструкция, в которой присутствуют пластиковые элементы. Также в ней используются полимерная пленка и полимерная пена, которыми обтянуты некоторые органы управления.

В панель приборов входит множество контрольных приборов и элементов управления.

Совет: отличный способ приукрасить интерьер ВАЗ 2114 – это перетяжка торпедо натуральной кожей или экокожей. Затраты на такое обновление минимальны, но при грамотном дизайне можно добиться высоких результатов. Также в ВАЗ 2114 практикуют обтяжку козырька, крыши. Тюнинг может быть выполнен самостоятельно, но при отсутствии времени можно обратиться в автомобильную мастерскую.

Снятие торпедо может понадобиться в том случае, если владелец ВАЗ 2114 хочет поменять радиатор отопителя или даже всю печку. Чтобы добраться до этих деталей, непременно придется разобрать торпедо. В зависимости от цели, разбор может быть полным и не полным.

К примеру, для демонтажа радиатора отопителя требуется только частичное снятие некоторых элементов. При некоторых кузовных работах обязательным условием является снятие торпедо, так как конструкция может повредиться во время ремонта.

Разбор конструкции требуется и тогда, когда автомобилист решает повысить шумоизоляцию в салоне автомобиля – для этого необходимо уплотнить колесные арки, капот, двери и приборную панель.

Поэтапный демонтаж приборной панели

Независимо от количества демонтированных деталей, для разбора торпедо требуется следующий инструмент:

• Несколько видов отверток (плоская и крестовая);
• Набор ключей;
• Фонарь;
• Клеящая основа, которая требуется в том случае, если планируется уплотнение панели.

Что входит в конструкцию?

Чтобы облегчить снятие всей торпедо или отдельных её элементов, нужно знать, из чего состоит конструкция. В автомобиле ВАЗ 2114 в приборную панель входит 11 основных элементов, которые изображены ниже:

Схема расположения и крепления всех элементов приборной панели ВАЗ 2114

Основа торпедо. В ней содержатся органы управления системами салона.

1. Накладки. Эта деталь нужна для того, чтобы надежно крепить основу.
2. Кронштейн.
3. Элемент уплотнения – заглушка.
4. Пепельница.
5. Поперечина, всего их две. Под номером «6» изображена правая.
6. Правый экран торпедо.
7. Щиток, который закрывает доступ к проводке.
8. Центральный кронштейн.
9. Левый экран панели приборов.
10. Левая поперечина.

В автомобилях ВАЗ можно улучшить внешний вид приборной панели. Для этого необходимо разгрузить торпедо от циферблатов. На замену обычно устанавливаются более стильные и современные информационные приборы. То же самое касается и подсветки, при желании можно самостоятельно обновить её и установить современные оригинальные светодиоды.

Демонтируя эти элементы поочередно, можно полностью разобрать торпедо. Ниже будет представлена подробная инструкция, с помощью которой автомобилист сможет полностью извлечь элементы приборной панели из автомобиля.

Первым шагом будет снятие левого экрана. Для этого нужно выкрутить 3 самореза, как показано на фото. Когда крепления будут удалены, можно будет снять левый экран торпедо.

Удаление креплений в приборной панели ВАЗ 2114

Необходимо поддеть концы держателя

Открытая торпеда — есть доступ к необходимым элементам

Теперь консоль можно полностью снять, если предвидится замена. При выполнении других ремонтных работ рекомендуется ориентироваться по доступу к интересующим деталям. К примеру, для доступа к печке отопителя хватит удаления только нижней части приборной панели.

• Самое интересное

Как собрать панель ваз 2114

Важно знать, что ВАЗ устанавливает очень хрупкие крепления на своих автомобилях. Поэтому их очень легко сломать, а значит, отсоединяя от них щиток, нужно быть вдвойне аккуратным. Сегодня поговорим о том, как снять и разобрать панель приборов на ВАЗ -2114, и что следует учесть в ходе работ.

С чего начать

1. Берем плюсовую отвертку и аккуратно демонтируем три самореза, фиксирующих левый экран. Если у вас есть инструмент с коротким жалом – лучше воспользоваться им, так будет удобнее.
2. Выводим нижнюю часть накладки из крепления на кузове.
3. Аналогичным образом поступаем и с экраном с правой стороны. Единственная разница, что он фиксируется на 5 саморезов. В ходе работы следует аккуратно придерживать накладку рукой.

Теперь, когда весь крепеж устранен, можно снять экран. Но будьте осторожны, чтобы он не зацепился за провода, которые под ним находятся. Иначе вы можете просто порвать кабели.

Далее следует отключить массу от АКБ. Это делается с помощью разъединения колодок. Если в машине установлена магнитола – ее нужно отключить от проводки. Если же у вас не установлены никакие звуковые устройства, можно просто извлечь провода (они закрываются с помощью заглушки). Затем отключается прикуриватель и патрон, обеспечивающий подсветку пепельницы.

Итак, первый этап работ выполнен. Можно переходить к следующим шагам.

Что дальше

Дальнейший порядок действий имеет следующий вид:

• снимается рукоять моторчика печки. Достаточно лишь слегка потянуть ее на себя;
• торпеда скреплена с блоком приборов при помощи нескольких саморезов. Они снимаются с помощью «плюсовой» отвертки;
• далее необходимо демонтировать заглушку. Она зафиксирована при помощи единственного самореза, который нужно устранить;
• накладка удерживается двумя крепежными элементами. И снова нам на помощь приходит отвертка;
• переходим к кабелям, которые соединены с выключателями. Их необходимо аккуратно снять, предварительно отметив каждый из них;
• далее демонтируем болты кронштейна рулевого крепления;
• снимаем крепеж с нижней части кронштейна. Здесь нам поможет ключ на 8;
• убираем световод;
• следующий на очереди – блок управления системой отопления. Откручиваем крепеж и извлекаем патроны;
• перед нами находится декоративная вставка. Она также нам не нужна, поэтому временно избавляемся от нее;
• снимаем гидрокорректор;
• последний шаг – демонтаж верхнего и нижнего крепления.

На этом, собственно, все. Теперь торпеда аккуратно снимается, и вы можете произвести с ней любые необходимые действия. Сборка производится в обратном порядке. Процедура довольно сложная и хлопотная, наполненная различными мелочами, поэтому запаситесь временем и терпением. Если какие-либо моменты остались вам непонятны, вы можете просмотреть видео на нашем сайте.

Панель приборов ВАЗ 2114 — снятие и установка

• Панель приборов ВАЗ 2114 снимаем в следующей последовательности:
• Отсоединяем клемму от отрицательного вывода аккумуляторной батареи.
• Крестовой отверткой отворачиваем три самореза крепления левой накладки консоли панели приборов.

Снимаем накладку, выводя выступ в нижней ее части из кронштейна кузова.

Крестовой отверткой отворачиваем пять саморезов крепления правой накладки консоли панели приборов.

Отсоединяем колодку жгута проводов от прикуривателя.

Отсоединяем колодку провода от лампы подсветки прикуривателя.

Вытолкнув изнутри, вынимаем нишу для мелких предметов.

Крестовой отверткой отворачиваем два самореза крепления и утапливаем колодку диагностического разъема внутрь панели.

1. Потянув на себя или поддев отверткой, снимаем рукоятку выключателя электровентилятора отопителя.
2. Узкой шлицевой отверткой, вставленной между рычагом и рукояткой, снимаем рукоятку с рычага.
3. Крестовой отверткой отворачиваем два самореза над щитком приборов.
4. Так же отворачиваем два самореза под щитком приборов.
5. Поддев отверткой снимаем заглушку и отворачиваем саморез верхнего крепления накладки панели приборов.
6. Отворачиваем два самореза (второй находится с правой стороны накладки) нижнего крепления накладки.
7. Немного отводим накладку в сторону от панели приборов.
8. Маркером (или иным способом) помечаем порядок подсоединения колодок жгута проводов к выключателям.
9. Отсоединяем колодки жгута проводов от выключателей.
10. При необходимости замены накладки панели приборов извлекаем из нее выключатели.
11. Снимаем щиток приборов.
12. Отворачиваем болты крепления кронштейна рулевой колонки и опускаем колонку вниз.
13. Крестовой отверткой отворачиваем два самореза крепления кронштейна к панели.
14. Ключом на 8 мм отворачиваем два самореза крепления кронштейна к правой поперечине, а также два самореза нижнего крепления кронштейна.
15. Отводим кронштейн с блоком управления и блоком реле и предохранителей в сторону.
16. Крестовой отверткой отворачиваем саморез крепления световода и снимаем его с панели приборов.
17. Крестовой отверткой отворачиваем четыре самореза крепления блока управления отопителем и утапливаем его в панель.
18. С внутренней стороны панели, повернув на 90 градусов, снимаем патрон лампы подсветки ручки выключателя электровентилятора отопителя.
19. Отжав фиксатор правой стороны воздуховода, вынимаем его из панели.
20. Потянув на себя, снимаем ручку гидрокорректора фар.
21. Таким же образом снимаем ручку регулятора подсветки приборов.
22. Поддев отверткой, снимаем декоративную вставку панели приборов.
23. Чтобы не повредить световод, крестовой отверткой отворачиваем саморез его крепления и снимаем с панели.
24. Световоды подсветки ручек выключателя электровентилятора отопителя и гидрокорректора фар не взаимозаменяемы.
25. Торцовым ключом на 21 см (свечной ключ), или плоскогубцами с узкими губками отворачиваем гайку крепления гидрокорректора (1) и утапливаем его внутрь панели приборов.
26. Таким же образом отворачиваем гайку крепления регулятора подсветки приборов (2).
27. Повернув патрон лампочки на 90 градусов, вынимаем лампу подсветки гидрокорректора из панели.
28. Разъединяем колодки жгута проводов регулятора подсветки приборов.
29. Разъединяем две колодки проводов датчика иммобилайзера.
30. Отсоединяем колодку жгута проводов от блока иммобилайзера.
31. Разъединяем колодки жгута проводов лампы освещения вещевого ящика.
32. Разъединяем колодки жгута проводов розетки переносной лампы.
33. Крестовой отверткой отворачиваем два самореза верхнего крепления панели (второй саморез находится с правой стороны).
34. Отворачиваем два самореза нижнего крепления панели.
35. Крестовой отверткой отворачиваем саморез крепления панели к левой поперечине.
36. Снимаем панель приборов.
37. Устанавливаем панель приборов в обратной последовательности.
38. Смотрите видеоролик Как снять панель приборов на ВАЗ-2114 и ВАЗ-2115
39. Acura Audi BMW Cadillac Chevrolet Chrysler Citroen Daewoo Dodge Fiat Ford GMC Honda Hummer Hyundai Infiniti Isuzu Jaguar Jeep Kia Land Rover Lexus Mazda Mercedes Mitsubishi Nissan Opel Peugeot Porsche Renault Rover Saab Seat Skoda Ssang Yong Subaru Suzuki Toyota Volvo VW

Как снять панель приборов ВАЗ-2114?

Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114.Мы подскажем, как это правильно сделать. Обычно снимается панель приборов для замены печки, снятия комбинации приборов, уплотнения сопл печки, проклейки и т.п.

Порядок выполнения снятия:

Разберемся, как снять торпеду на ВАЗ 2114. При помощи отвертки с крестообразным наконечником аккуратно отворачиваем 3 самореза (верхний, средний и нижний) крепления левого экрана консоли.

• Далее снимаем саму накладку и выступ, находящийся в нижней части, затем выводим из кронштейна кузова.
• Отворачиваем с помощью крестообразной отвертки следующие пять саморезов, которые располагаются в правой накладке консоли, потом снимаем сам экран.

Затем отсоединяем клемму отрицательного провода от аккумуляторной батареи.

Если в машине установлен радиоприемник, то извлекаем его, также отсоединяем колодку его жгута проводом или снимаем контейнер-заглушку из щитка.

Далее колодку жгута проводов нужно отсоединить от прикуривателя. Также нужно вынуть патрон лампы подсветки пепельницы. Потом снимаем рукоятку с рычагов, аккуратно поддев ее узкой отверткой.

Следующий шаг — снятие рукоятки выключателя вентилятора отопителя. Для этого необходимо потянуть ее на себя или поддеть отверткой.

1. Откручиваем крестообразной отверткой два самореза находящихся над комбинацией приборов, а также два самореза, расположенных под ней.
2. Поддев заглушку, снимаем ее и откручиваем саморез, находящийся под ней.
3. Далее откручиваем два самореза самого нижнего крепления накладки.
4. Потом снимаем накладку приборной панели.
5. Теперь помечаем, в каком порядке подсоединяются колодки жгута проводов к выключателям, и их отсоединяем.

Кладем уже полностью снятый приборный щиток и откручиваем болты крепления рулевой колонки. С помощью той же отвертки откручиваем два самореза, как показано на фотографии.

• При помощи ключа на 8 мм также откручиваем 2 самореза самого нижнего крепления кронштейна к приборной панели.
• Далее откручиваем саморез крепления световода при помощи крестообразной отвертки и снимаем световод.
• Затем откручиваем саморезы, на которых держался блок управления отоплением, а также снимаем патроны ламп с его обратной стороны.
• После чего снимаем декоративную вставку, но лишь после того, как сняли все ее внешние детали.
• Гайки под номерами один и два откручиваем ключом или плоскогубцами (на 21 см).
• Затем нужно вынуть лампу, отвечающую за подсветку гидрокорректора.
• Саморезы нижнего и верхнего крепления приборной панели, а также крепления к левой поперечине аккуратно откручиваем крестообразной отверткой.

Теперь осталось просто снять панель приборов. Все, теперь Вы знаете, как снять панель приборов на ВАЗ 2114 (ВАЗ 2115).

Как установить приборную панель?

Если Вы хотите установить панель приборов ВАЗ 2114, то все надо делать так же, но в обратной последовательности.

Тоннель пола Солярис на ваз 2114

Ну, значится здрасьте! ��Давненько не заходил сюда, да и смысла писать о замене масел/фильтров/расходников нет, мало кому это интересно����‍♂️Ну в общем все могли видеть в моем бортжурнал запись о тоннеле 4 года назад, и да я все 4 года вынашивал идею, мучался без ТЕХ САМЫХ подстаканников, отсутствие которых мне кажется бесит любого водителя четырки. Уже и брату поставили тоннель с подлокотником, от более максимальной комплектации, собственно он и был донор, как изначально промерил расстояние середина рычага ручника-середина рычага кпп, так и все встало замечательно, ну почти)��
Смотрел и другие варианты, где из пены делали, из фанеры, но вот прям совсем не то, надоели эти квадратные линии в и без того квадратных тазах��
Сдвигать пришлось только пассажирское кресло, водительское на удивление встало штатно��

Делал все на глаз, пилил много, очень много⏳Изначально встало все отлично, лучи совпадали с консолью, потом пластик в виду утери жесткости начал играть, что вставало на места, после уже не сходилось, заглушки тоже с зазорами защелкивались.

Накладка туннеля пола — снятие и установка

2. Крестовой отверткой отворачиваем два самореза (второй саморез находится с противоположной стороны накладки) заднего крепления накладки.

. и два самореза переднего крепления накладки.

3. Поддев отверткой, отсоединяем чехол рычага переключения передач от накладки туннеля пола.

4. Покачивая вправо-влево, снимаем рукоятку рычага переключения передач вверх в сборе с чехлом.

5. Приподнимаем рычаг стояночного тормоза.

6. Поддев отверткой, снимаем накладку, расположенную под рычагом.

7. Снимаем накладку туннеля пола.

Установка

1. Устанавливаем накладку туннеля пола в обратной последовательности.

2. При необходимости замены чехла рычага переключения передач, снимаем его с рукоятки.

Снятие и установка облицовки тоннеля пола

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Переведите рычаг стояночного тормоза в крайнее верхнее положение.

3. Сдвиньте передние сиденья до упора вперед.

4. Выверните правый…

5. …и левый задние винты крепления облицовки тоннеля пола к кузову.

6. Выверните левый передний винт крепления облицовки к щитку панели приборов.

7. Аналогично выверните правый винт.

8. Преодолевая сопротивление фиксаторов, снимите чехол рычага переключения передач.

9. Подденьте и снимите заглушку.

10. Приподнимите облицовку тоннеля пола и отсоедините колодки с проводами от выключателей обогрева передних сидений.

11. Снимите облицовку тоннеля пола, пропуская через ее отверстия рычаги стояночного тормоза и переключения передач.

Снятие центрального тоннеля в салоне на ВАЗ 2113, 2114, 2115

Здравствуйте, сегодня мы покажем, как снять центральный тоннель в салоне на ВАЗ 2113, 2114, 2115. Если Вы решили снять торпеду, заменить рычаг ручного тормоза. или рычаг переключения передач, то Вам придется снять центральный тоннель.

Откручиваем болт
Откручиваем болт
