Противоугонная система

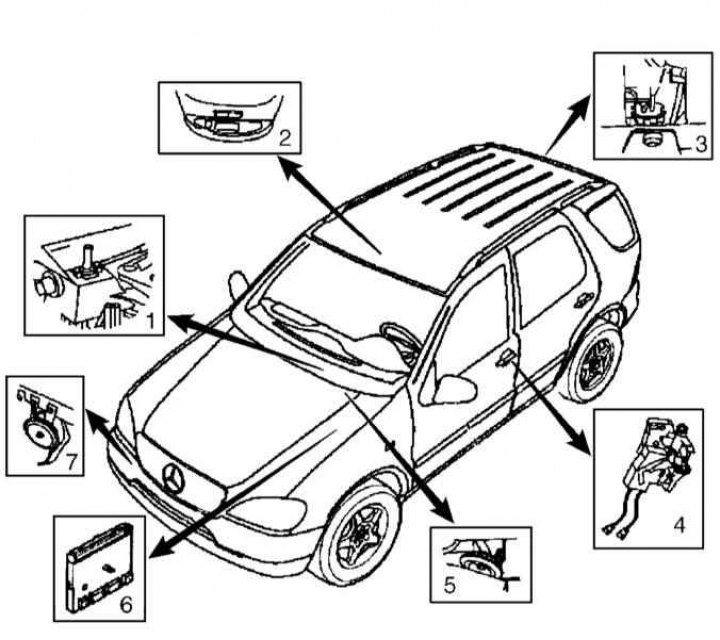

Схема расположения компонентов противоугонной системы
1 — Датчик-выключатель капота; 2 — Датчик-выключатель внутреннего объема салона/защиты от буксировки; 3 — Датчик-выключатель двери задка; 4 — Датчик-выключатель дверного замка; 5 — Двухтоновый рожок; 6 — Модуль общей активности (AAM); 7 — Сирена противоугонной сигнализации
Противоугонная сигнализация
Схема расположения основных компонентов противоугонной системы показано на иллюстрации. Активация противоугонной системы производится спустя приблизительно 10 секунд после запирания автомобиля с пульта ДУ и сопровождается срабатыванием контрольного светодиода на консольной секции панели приборов. При попытках несанкционированного проникновения в автомобиль система активизирует в прерывистом режиме сигнальную сирену и указатели поворотов (с удвоенной частотой мигания). Отключение сирены происходит автоматически через 30 секунд, указателей поворотов — через 4 минуты.
Примечание. Закрывание отпертой двери не приводит к отключению противоугонной сигнализации.
Отпирание дверей с пульта ДУ приводит к автоматическому отключению противоугонной сигнализации.
Примечание. При открывании водительской двери ключом противоугонная сигнализация срабатывает и может быть отключена только с пульта ДУ, либо путем поворачивания ключа в замке зажигания в положение 1.
Срабатывание сигнализации происходит при попытке отпирания любой из дверей автомобиля (включая дверь задка), при попытке открывании капота, изменении положения автомобиля, а также при разбивании любого из стекол.
Устройство защиты от буксировки
При соответствующей комплектации активизация устройства приводит к срабатыванию противоугонной сигнализации при попытке буксировки автомобиля. Описание правил активации и отключения устройства приведено в Разделе Органы управления и оборудование салона.
Устройство защиты от несанкционированного проникновения в салон
При соответствующей комплектации активизация устройства к срабатыванию противоугонной сигнализации при попытке несанкционированного проникновения в салон автомобиля. В основу функционирования устройства положены установленные внутри салона ультразвуковые датчики объема.
Активация устройства происходит спустя приблизительно 60 секунд после запирания автомобиля с пульта ДУ единого замка.
Разбивание стекол и просовывание рук в салон автомобиля приводит к срабатыванию противоугонной сигнализации.
Описание правил активации и отключения устройства приведено в Разделе Органы управления и оборудование салона.
Устройство блокировки запуска
Активация устройства производится автоматически при извлечении ключа из замка зажигания.
Для отключения устройства достаточно вставить оборудованный соответствующим микрочипом ключ в замок зажигания и повернуть его в положение 2.
Если двигатель не запускается и на экран дисплея счетчика пробега попеременно выводятся сообщения «START» и «ERROR», следовательно, имеет место нарушение исправности функционирования устройства блокировки запуска и автомобиль следует доставить на СТО Mercedes-Benz для устранения неполадок.
AutoSoftos.com
Доллар — 76.50
Евро — 91.70

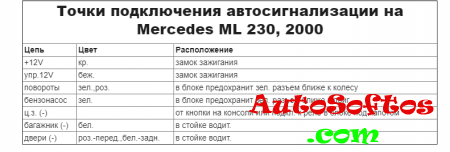

Установка автосигнализации на Mercedes ML 230, 2000
0
0
Установка сигнализации Mercedes Ml
Поддержка функций автосигнализации для Mercedes Ml.
СОВМЕСТИМОСТЬ С PANDORA
Клинките для отображения списка поддерживаемых Pandora — Mercedes Ml опций.
СОВМЕСТИМОСТЬ С STARLINE
Клинките для отображения списка поддерживаемых StarLine — Mercedes Ml опций.
БЕСКЛЮЧЕВОЙ ЗАПУСК
Mercedes Ml поддерживает бесключевой автозапуск и не требует устанавливать второй ключ в обходчик Mercedes
БЛОКИРОВКА ПО CAN
Поддержка функции блокировки двигателя Mercedes Ml по CAN шине.
УПРАВЛЕНИЕ ШТАТНЫМ КЛЮЧОМ
Поддержка снятия и постановки Mercedes Ml на охрану используя штатный ключ.
PANDORA ДЛЯ MERCEDES ML
* — детальный перечень поддерживаемых автосигнализацией PANDORA функциЙ автомобиля MERCEDES ML.
STARLINE ДЛЯ MERCEDES ML
* — детальный перечень поддерживаемых автосигнализацией STARLINE функций автомобиля MERCEDES ML.
Автомобильные сигнализации рекомендуемые для установки на Mercedes Ml.
Pandora UX 4150
Pandora UX-4150 c поддержкой 4G , GPS/Глонасс, Bluetooth 5.0, 2хCAN, LIN, IMMO-KEY. и энергопотреблением до 1.5 mA
Pandora UX 5300
Pandora UX-5300 c поддержкой 4G , GPS/Глонасс, Bluetooth 5.0, 2хCAN, LIN, IMMO-KEY. и энергопотреблением до 1.5 mA
Pandora DXL 4710
Автосигнализация Pandora DXL 4710 оснащена 4G LTE GSM-модемом, GPS/ГЛОНАСС-приемником, Bluetooth 5.0-интерфейсом,. 3xCAN, 2xLIN, портом IMMO-KEY с поддержкой технологий Pandora CLONE и Pandora BYPASS для бесключевого обхода иммобилайзеров.
Pandora VX 4G GPS
Pandora VX-4G GPS является заменой Pandora DX 90BT, но без поддержки радио-брелка, в автосигнализацию добавлены 2G/3G/4G GSM-модем, GPS/Глонасс, Bluetooth 5.0, 2хCAN, LIN, IMMO-KEY.
Pandora VX 4G
Pandora VX-4G является заменой Pandora DX 90BT, но без поддержки радио-брелка, в автосигнализацию добавлены 2G/3G/4G GSM-модем, GPS/Глонасс, Bluetooth 5.0, 2хCAN, LIN, IMMO-KEY.
Pandora DX 9X LoRa
Пандора DX 9X LoRa реализует функции автозапуска двигателя, бесключевого обхода иммобилайзера. Pandora DX 9X LoRaкомплектуется брелоком Pandora D-010 и радио-модулем модуль RMD-5M. Сигнализация Pandora DX 9X использует диалоговый помехозащищенный радиоканал 868 MHz и управляется через смартфон с использованием приложения Pandora BT для iOS и Android. Pandora DX-9X оснащена шинами 2XCAN/LIN/IMMO-KEY и интегрированным Bluetooth 4.2 .
Pandora DX 4GP
Pandora DX-4GP является заменой Pandora DX 90BT, но без поддержки радио-брелка, в автосигнализацию добавлены 4G/LTE/3G/2G GSM-модем, Bluetooth 4.2, 2хCAN, LIN, IMMO-KEY.
Pandora DX 6X LoRa
Пандора DX 6X LoRa является облегченной версией автосигнализации Pandora DX 9X в ее комплект поставки не включен модуль RMD-5M. Пандора DX 6X реализует функции автозапуска двигателя, бесключевого обхода иммобилайзера, брелок Pandora D-027. Сигнализация Pandora DX 6X использует диалоговый помехозащищенный радиоканал 868 MHz и управляется через смартфон с использованием приложения Pandora BT для iOS и Android. Pandora DX-6X оснащена шинами 2XCAN/LIN/IMMO-KEY и интегрированным Bluetooth 4.2 .
Pandora DX-40RS
Pandora DX 40RS является самой доступной автосигнализацией в линейке и поддерживает подключения к 2CAN+2LIN шинам и комплектуется ЖК-дисплеем D-D010.
2.27 Противоугонная сигнализация
Некоторые модели оборудованы противоугонной сигнализацией, установленной на заводе.
Дистанционное управление противоугонным устройством
Сигнализация включается через 10 сек. после того, как автомобиль запирается с помощью пульта дистанционного управления, при этом индикаторы поворота мигают один раз. В течение этих 10 сек. (время задержки) двери, капот и багажник могут быть открыты без срабатывания сигнализации.
Во время задержки светодиод горит в течение 10 секунд, а затем мигает с частотой один раз в две секунды, пока включена сигнализация.
Если какая-либо из дверей, капот или крышка багажника открыты, или если имеется какой-либо электрический дефект в модуле управления сигнализацией, то при запирании автомобиля с помощью пульта дистанционного управления светодиод мигает с частотой один раз в секунду в течение 10 секунд, показывая, что имеется неисправность.
Датчик, срабатывающий на разбивание стекла
Для охраны окон автомобиля противоугонная сигнализация оснащена датчиком, срабатывающим при разбивании стекол, который помещается в переднем плафоне освещения салона.
Противоугонная сигнализация не может быть включена при открытой двери водителя, если какая-либо из других дверей остается открытой, либо она открывалась в течение задержки и не была закрыта к ее окончанию, эта дверь исключается из-под охраны.
Когда дверь закрывается, светодиод горит 10 сек., а затем переходит к режиму мигания с частотой один раз в две секунды.
Если капот остается открытым, либо он открывался в течение задержки и не был закрыт к ее окончанию, он исключается из-под охраны.
Если после этого капот будет закрыт, то для него начнется свой период задержки, и после его окончания капот будет принят под охрану.
После закрывания капота светодиод горит в течение 10 сек., а затем переходит к режиму мигания с частотой один раз в две секунды.
Если крышка багажника остается открытой, либо она открывалась в течение задержки и не была закрыта к ее окончанию, она исключается из охраны.
Если после этого крышка будет закрыта, то для нее начнется свой период задержки, а светодиод горит в течение 10 секунд, после чего переходит к режиму мигания с частотой один раз в две секунды.
После окончания задержки крышку багажника всегда можно открыть с помощью правой кнопки пульта дистанционного управления. Остальные двери и капот будут оставаться под охраной.
Противоугонная система автомобиля оснащена устройством, которое делает невозможным запуск двигателя путем отключения модуля управления двигателем.
Отключение происходит в следующих случаях:
— При обычной активизации противоугонной системы.
— Через 30 секунд после того, как ключ вынимается из замка зажигания (противоугонная система при этом не должна активизироваться).
— Через 3 минуты после отпирания автомобиля, если не включается зажигание.
Для того чтобы повторно завести двигатель, нужно нажать на левую кнопку пульта дистанционного управления (активизация / отключение).
Срабатывание противоугонной сигнализации
Если противоугонная сигнализация включена, она срабатывает при открытии крышки багажника, капота или любой из дверей. Специальный датчик вызывает срабатывание сигнализации при разбивании любого из оконных стекол. Сигнализация срабатывает также при любой попытке включить или закоротить зажигание. При срабатывании противоугонной сигнализации подаются следующие сигналы:
— В течение 5 минут мигают все указатели поворота.
— В течение 30 секунд звучит сирена.
