Снятие и установка генератора
При работах с контурами масла, топлива и ОЖ следует предохранять генератор от загрязнения.
1. Отсоедините отрицательный провод от аккумуляторной батареи.
2. Снимите ремень привода генератора (см. Главу Двигатель).
3. На моделях с двигателями M57, M67 и M73 снимите кожух вентилятора системы охлаждения (см. Главу Системы охлаждения двигателя, отопления, вентиляции и кондиционирования).
Двигатель M51
1. Отсоедините от генератора шланг подачи охлаждающего воздуха.

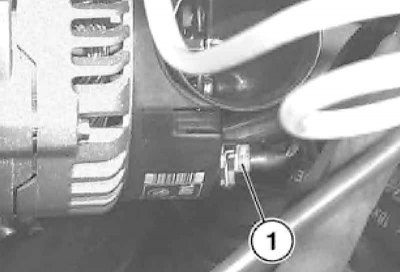

2. Разъедините разъем (1) на генераторе.

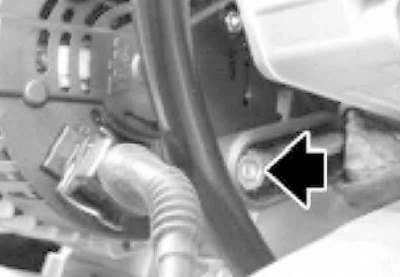

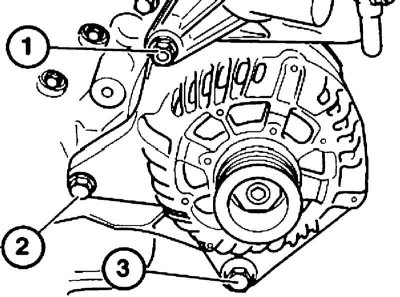

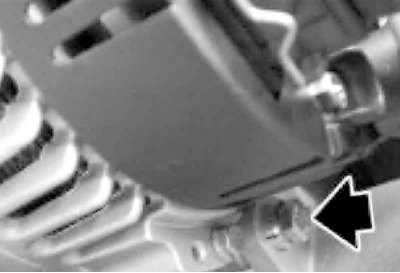

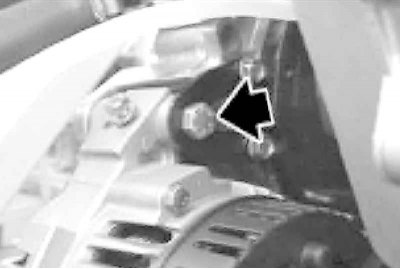

3. Выверните нижний болт крепления генератора и болты крепления резервуара ГУР к переднему лонжерону.
4. Выверните верхний болт крепления генератора.
5. Разъедините разъем электропроводки (1) и снимите защитный колпачок (2).
6. Отдайте гайку, снимите провод цепи заряда и провод к выводу плюса аккумуляторной батареи.
7. Снимите генератор.
8. Установка производится в обратном порядке, соблюдайте усилия затягивания крепежа. Для облегчения установки предварительно выпрессуйте из переднего лонжерона втулки.

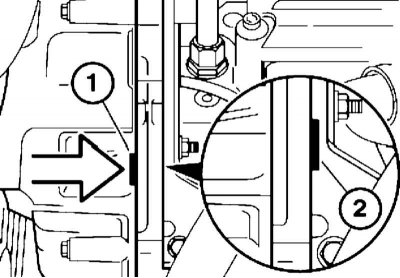

1 — Положение втулок после снятия
2 — Монтажное положение
Двигатели M52, M52TU
2. При необходимости опустошите резервуар жидкости ГУР, снимите его вместе с кронштейном и отложите в сторону.
Не отсоединяйте трубопроводы от резервуара.
3. Если установлен, снимите воздушный шланг.

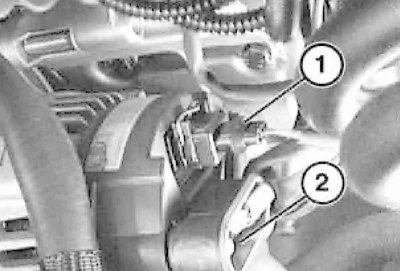

4. В варианте исполнения №1 снимите заглушки разъемов, разъедините разъем (1), отдайте гайку (2) и снимите положительный провод аккумуляторной батареи.

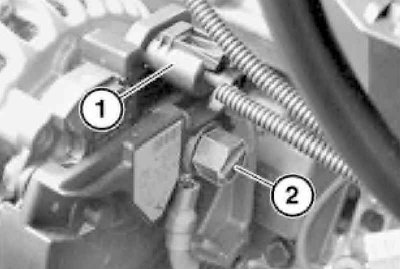

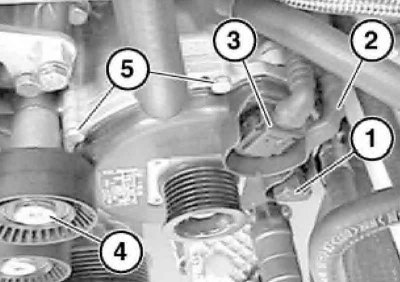

5. В варианте исполнения №2 разъедините разъем (1), отдайте гайку (2) и снимите положительный провод аккумуляторной батареи.

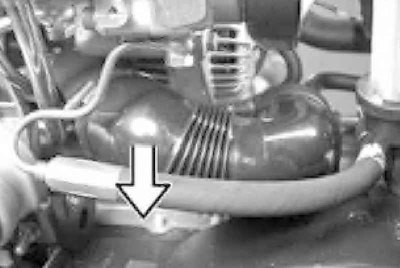

6. В варианте исполнения без обводного ролика поочередно выверните болты крепления генератора, удерживая при этом его. Снимите генератор.
7. В варианте исполнения с обводным роликом снимите с него крышку, выверните болт и снимите ролик (1). Выверните болт и снимите генератор (2).
8. Установка производится в обратном порядке. В варианте исполнения с обводным роликом его фиксатор должен войти в паз генератора.
Двигатель M57

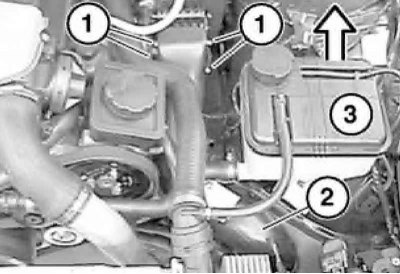

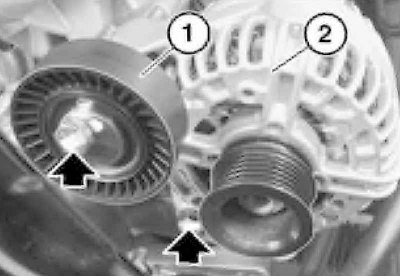

1. Выверните болты (1) и снимите воздуховод (2). Разожмите зажимы (3), снимите расширительный бачок движением вверх и отложите в сторону.
2. Разъедините разъем (1) генератора, снимите защитный колпачок (2) положительного провода аккумуляторной батареи, отдайте гайку (3) и снимите положительный провод батареи.

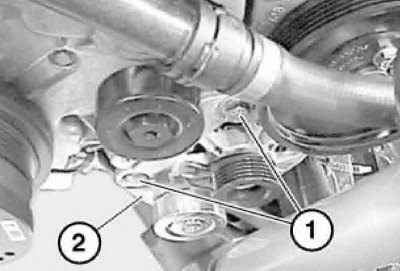

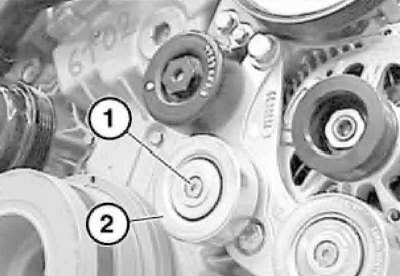

3. Выверните болт (1) и снимите ролик (2).

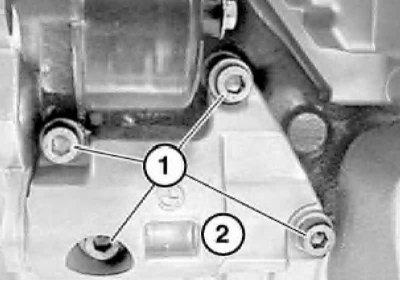

3. Выверните болты (1) на генераторе, снимите кронштейн (2) и выньте генератор движением вверх.
4. При необходимости выверните болты (1) и снимите опорный кронштейн (2) генератора.
Двигатели M60, M62
Генератор с воздушным охлаждением:

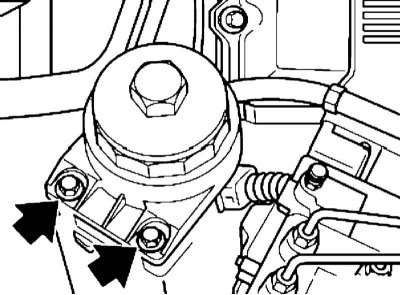

1. Вывернуть болты крепления корпуса масляного фильтра и отведите его в сторону.
2. Отсоедините от генератора электропроводку, отдав крепежные гайки и разъединив разъемы.
3. Освободите из зажимов направляющую потока охлаждающего воздуха.

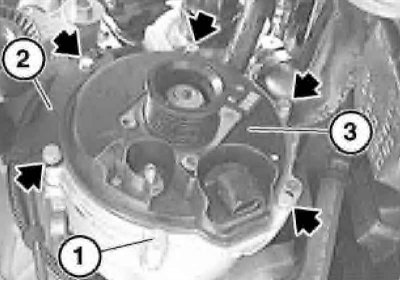

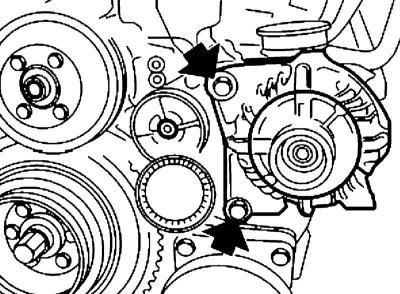

4. Выверните болты (1-3), выдвиньте генератор вперед и снимите его движением вверх.
Не допускайте повреждения пластин радиатора системы охлаждения.
5. Установка производится в обратном порядке. При необходимости замените шкив генератора.
Генератор с жидкостным охлаждением

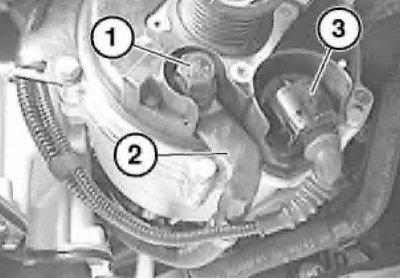

1. Снимите крыльчатку вентилятора вместе с муфтой привода вентилятора с водяного насоса (см. Главу Системы охлаждения двигателя, отопления, вентиляции и кондиционирования). Спустите охлаждающую жидкость (см. Главу Настройки и текущее обслуживание автомобиля).

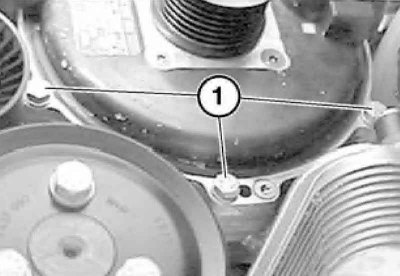

2. Выверните болты (1) на генераторе.

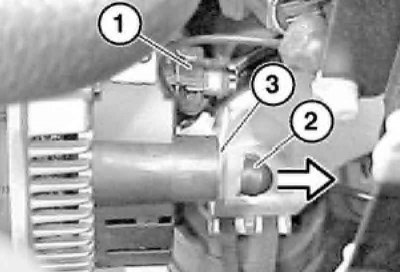

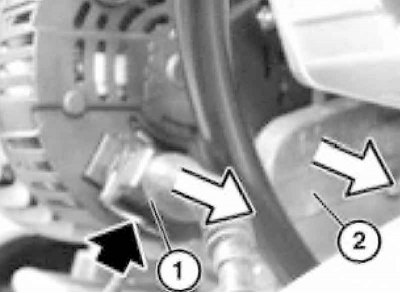

3. Выверните болт (1), снимите провод (2) аккумуляторной батареи, разъедините разъем (3), выверните болт (4), снять ролик и отложить в сторону. Выверните оставшиеся три болта (5) крепления генератора.
4. Выдвиньте генератор вперед.
При демонтаже генератора вытекают остатки охлаждающей жидкости. Для облегчения демонтажа при необходимости отсоединить верхний шланг охлаждающей жидкости.
5. Установка производится в обратном порядке. Заменить уплотнительное кольцо генератора. По окончании работ заправьте и прокачайте систему охлаждения (см. Главу Настройки и текущее обслуживание автомобиля).
Двигатель M67

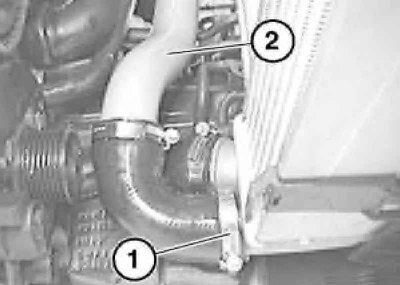

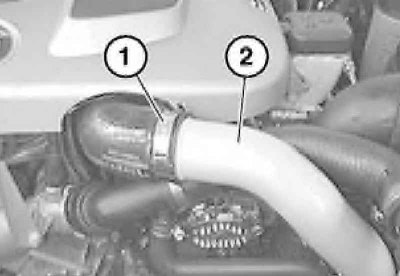

1. Ослабьте хомут (1) на левой напорной трубе (2) и отсоедините ее.
2. Ослабьте хомут (1) и снимите напорную трубу (2).

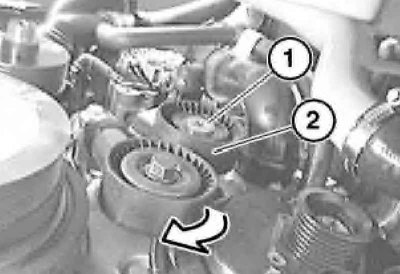

3. Снимите крышку с болта (1) ролика, выверните болт, отведите натяжитель в сторону и снимите обводной ролик (2).
4. Отдайте гайку (1) и снимите положительный провод (2) аккумуляторной батареи. Разъедините разъем (3) генератора.
5. Выверните болты на генераторе.
Самый нижний болт (1) выверните сначала наполовину, после чего отложите пластину крепления (2) в сторону, немного вытяните генератор (3) и дайте стечь охлаждающей жидкости. Только после этого выверните нижний болт окончательно. Снимите генератор.
6. Установка производится в обратном порядке. Замените прокладку генератора.
Двигатель M73
1. Снимите сборку левого воздухоочистителя (см. Главу Системы питания и выпуска отработавших газов).
2. Ослабьте хомут патрубка радиатора.

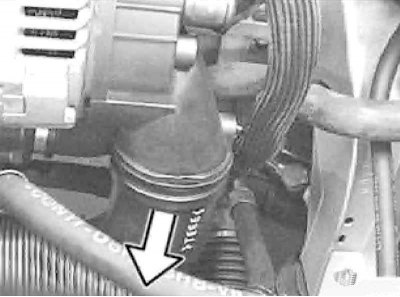

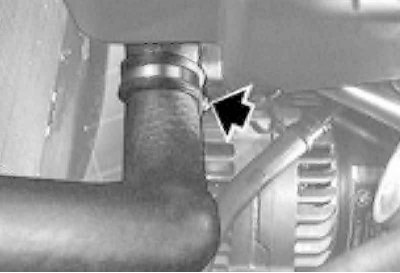

3. Ослабьте хомут и снимите шланг охлаждающего воздуха.

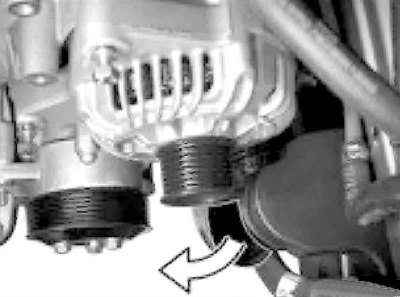

4. Отдайте болты крепления генератора (см. иллюстрацию) и выдвиньте его вперед.
5. Отсоедините от генератора электропроводку, отдав крепежные гайки и разъединив разъемы.
6. Снимите генератор движением вверх, стараясь не повредить радиатор системы охлаждения.
7. Установка производится в обратном порядке. При необходимости замените шкив генератора.
Замена генератора BMW 735i
Двигатель заводится, зарядки нет, явно прослушиваются посторонние шумы, и даже стук в генераторе.
Чтобы снять генератор, кроме прочего, пришлось слить антифриз и немного отодвинуть радиатор от двигателя.
Генератор с водяным охлаждением и с компьютерным управлением COM BSS.
При детальной диагностике выяснилось – неисправный задний подшипник разбил своё посадочное место. При вращении ротор стал цеплять обе обмотки, что привело к выходу их из строя.
Диодный мост и регулятор напряжения остались в исправном состоянии.
Бывший в употреблении генератор на данный автомобиль стоит от 80 000 тенге на авторазборах г. Алматы.
По настоянию клиента был установлен на машину внешне абсолютно похожий, с водяным охлаждением, но с обычным управлением генератор.
Проверка системы зарядки показала: выдаваемое напряжение в пределах нормы от 13.9 до 14.3 вольта; лампа аккумуляторной батареи загорается и тухнет своевременно.
При стирании сканером кодов неисправностей в памяти компьютера, ошибки 28D7 DME: связь с генератором, и 27A0 DME: вентилятор отсека управляющей электроники появляются вновь.
Как снять генератор с двигателя бмв + видео обзор
Бензиновый двигатель N54 BMW Х6 с 2008 года (+рестайлинг 2010)
3. Бензиновый двигатель N54
Генератор
Замена ременного шкива
1. Отвернуть гайку с помощью приспособления 12 7 120.
Примечание:
В зависимости от исполнения генератора удерживать ось от проворачивания шестигранным, многозубчатым или ключом Torx.
Момент затяжки при установке: 45 Н·м.
Снятие и установка генератора
1. Выключить зажигание.
2. Отсоединить минусовой провод аккумуляторной батареи и накрыть клемму.
3. Снять канал наддувочного воздуха.
4. Снять ремень привода генератора.
Примечание:
Для снятия генератора нужно снять компрессор кондиционера.
При этом учесть:
— Хладагент из кондиционера не откачивать!
— Трубопроводы хладагента от компрессора не отсоединять.
— Компрессор не снимать, а только отсоединить от кронштейна и отвести в сторону.
6. Ослабить винты на несколько оборотов, чтобы освободился кронштейн (1). Кронштейн (1) не снимать.
Примечание:
Момент затяжки: 19 Н·м.
Примечание:
Изображение для лучшей наглядности дается при снятом компрессоре.
7. Расфиксировать и отсоединить разъем (1).
8. Снять защитный колпачок и отвернуть находящуюся под ним гайку.
Примечание:
Момент затяжки: 19 Н·м.
9. Отсоединить трубопровод (2).
10. Отвернуть винты.
11. Снять кронштейн (1) и генератор (2).
Примечание:
Момент затяжки: 19 Н·м.
Замена регулятора напряжения
1. Выключить зажигание.
2. Отсоединить минусовой провод от аккумуляторной батареи.
Bosch
1. Отвернуть защитные колпачки (1).
2. Выкрутить винт (1) и гайки (2) и снять крышку.
3. Выкрутить винты и снять регулятор (1) напряжения в направлении, указанном стрелкой.
4. Установка производится в обратной последовательности
Примечание:
При установке очистить контактные поверхности и проверить усилие контактных пружин, при необходимости заменить регулятор напряжения.
Размер A = минимум 5 мм.
Проверить степень износа контактного кольца, при необходимости, отшлифовать кольцо.
Valeo
1. Отвернуть гайку (1).
2. Отвернуть гайку (2).
3. Выкрутить винты (3).
5. Выкрутить указанные винты.
6. Снять регулятор (1) напряжения движением вверх.
7. Установка производится в порядке, обратном снятию.
Примечание:
При установке очистить контактные поверхности и проверить усилие контактных пружин, при необходимости заменить регулятор напряжения.
Размер A = минимум 5 мм.
Проверить степень износа контактного кольца, при необходимости, отшлифовать кольцо.
Установить новый регулятор (1) с надетой монтажной втулкой (2) или зафиксированными угольными щетками. Снять монтажную втулку (2) и установить на ее место крышку (3).
Стартер
Снятие и установка/замена стартера
1. Выключить зажигание.
2. Отсоединить минусовой провод аккумуляторной батареи.
3. Снять впускной коллектор.
4. Расфиксировать и отсоединить разъем (1).
Примечание:
Момент затяжки: 13 Н·м.
6. Снять плюсовой провод (2) аккумуляторной батареи.
7. Выкрутить винт (1).
Примечание:
Заменить алюминиевые винты новыми.
Момент затяжки: 20 Н·м + 180°.
8. Выкрутить винты (2).
Примечание:
Заменить алюминиевые винты новыми.
Момент затяжки: 20 Н·м + 90°.
Примечание:
При установке проверить шестерню привода и коронную шестерню стартера на отсутствие повреждений, при необходимости заменить стартер.
Замена втягивающего реле
1. Выключить зажигание.
3. Отвернуть гайку (1).
4. Снять кабельный наконечник (2).
Примечание:
Момент затяжки:
М5: 5 Н·м.
М6: 7 Н·м.
М8: 13 Н·м.
Внимание:
При затяжке не допускать проворачивания кабельного наконечника (2), опасность короткого замыкания на корпус стартера.
5. Выкрутить болты (1).
6. Снять тяговое реле (1) и пружину (2).
7. Извлечь шпильку (3).
Примечание:
При установке проверить шпильку (3) на отсутствие следов износа и смазать ее.
Катушки зажигания
Снятие и установка крышки катушек зажигания
1. Снять корпус микрофильтра.
2. Отвернуть указанные винты.
Примечание:
Момент затяжки: 4 Н·м.
3. Снять крышку катушек зажигания вверх.
Примечание:
Для упрощения восприятия изображение показано со снятыми жгутом проводов и стяжной стойкой.
Замена катушек зажигания
Внимание:
Не допускать попадания топлива на катушки зажигания. При контакте с топливом проводимость кремниевых материалов снижается, поэтому попадание топлива на катушку зажигания может привести к её выходу из строя.
1. Считать информацию в запоминающем устройстве неисправностей электронного блока управления системы DME.
2. Проверить записанные сообщения о неисправностях.
3. Выключить зажигание.
5. Расфиксировать и отсоединить разъем (1) катушки (2) зажигания.
6. Извлечь катушку зажигания (2) движением вверх.
Примечание:
Такая последовательность действительна для всех катушек.
7. Установка производится в обратной последовательности, при этом:
Примечание:
Стереть коды неисправностей.
Свечи зажигания
Замена свечей зажигания
1. Выключить зажигание.
2. Снять катушки зажигания.
Внимание:
Использовать защитные очки. Частицы масла могут попасть в глаза!
3. Выкрутить свечи зажигания с помощью приспособления 12 1 220 и удлинителя (1) с изгибом не менее 8°.
Примечание:
Продуть гнезда свечей зажигания сжатым воздухом.
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Видео
Снятие генератора. БМВ. Скачать
Как снять генератор и натяжной ролик на двигателе м54 БМВ. Скачать
BMW320 E46, замена генератора Скачать
Снятие генератора БМВ Х5 Е53 за 7 минут Скачать
Ремонт генератора, как снять ремень, натяжной ролик и заменить щетку (шоколадку) BMW E34 M50 Скачать
Как снять генератор с BMW E 34 Скачать
BMW E39 M52 2.5l как снять генератор Скачать
Как снять генератор BMW e 39. Замена подшипника генератора BMW e39. Скачать
