Как вытащить магнитолу ваз 2110

Как снять автомагнитолу с автомобиля ваз 2110

Самостоятельно снимаем магнитолу с ключами и без них

Для того чтобы снять с машины штатную автомагнитолу, не требуется никаких особых навыков. Всё, что требуется — это комплект специальных ключей, поставляемых в комплекте с устройством. Но как быть, если ключей нет? Можно ли в этом случае извлечь магнитолу из ниши, не сломав её? Об этом и пойдёт речь в сегодняшней статье.

Снятие магнитолы стандартными ключами

Перед тем как переходить к процессу, перечислим, что для этого понадобится.

Необходимые инструменты

1. Штатный комплект ключей, поставляемый с магнитолой (ключей может быть как 2, так и 4, в зависимости от модели устройства).
2. Нож (если придётся поддевать рамку).

Последовательность извлечения автомагнитолы из ниши

1. Снимается передняя панель автомагнитолы, при необходимости снимается и декоративная рамка, находящаяся под панелью (на старых магнитолах эта рамка обычно загораживает разъёмы для ключей, на более современных устройствах этой проблемы нет).

Видео: снятие автомагнитолы штатными ключами

Снятие магнитолы без ключей

Иногда бывает так, что ключей по какой-то причине нет. Они могут потеряться, а в особо тяжёлых случаях просто не входят в комплект поставки. В такой ситуации придётся использовать подручные материалы.

Необходимые инструменты

1. 2 отрезка стальной полосы (длина 30 см, ширина 1 см, толщина 0.5 см).
2. Защитные перчатки.
3. Нож.

Последовательность снятия автомагнитолы без ключей

1. С устройства вручную снимается передняя панель, а при необходимости и декоративная рамка (иногда её приходится аккуратно поддевать ножом).

Видео: снятие магнитолы с помощью двух стальных полос

Важные моменты

• Извлекая устройство из ниши, ни в коем случае нельзя прилагать больших усилий, поскольку можно повредить провода, находящиеся за магнитолой.
• Если для извлечения устройства используются стальные полосы, то пользоваться ими необходимо только в защитных перчатках, иначе избежать порезов не удастся.
• Стальные полосы — далеко не единственный подручный инструмент, который можно использовать для снятия магнитолы. Очень часто автолюбители пользуются старыми карточками от банкомата или тонкими пластмассовыми линейками, из которых с помощью обычных ножниц вырезаются «ключи». А иногда для снятия магнитолы используются даже шампуры для приготовления шашлыка.

Итак, извлечь магнитолу из ниши можно и без ключей. Сделать это можно с помощью подручных материалов, благо, недостатка в них нет. Если речь идёт о современных магнитолах, то предпочтение следует отдавать «ключам» из пластика, поскольку корпуса у этих устройств в большинстве случаев тоже пластиковые, и металлические инструменты могут оставить на них глубокие царапины.

Как правильно снять магнитолу без специальных ключей

С проблемой снятия магнитолы в машине сталкивается немало автомобилистов. Одни не могут вытащить штатный аппарат, установленный на заводе, другим музыка досталась в наследство вместе с авто, третьи банально потеряли специальные ключи. Причин демонтажа тоже хватает — от ремонта проводки до покупки новой стереосистемы. Отсюда возник спрос на информацию, как и с помощью чего можно аккуратно вынуть автомагнитолу, не повредив пластик передней панели. И хотя операция примитивно проста и спокойно выполняется подручными средствами, в ней есть подводные камни, о которых необходимо знать.

Разновидности креплений магнитол

Чтобы выбрать способ снятия автомобильного проигрывателя, нужно понять, каким образом он фиксируется внутри панели. Существуют следующие виды креплений:

• на 2 боковых фиксаторах;
• на 4 защёлках, расположенных сбоку и сверху корпуса;
• прикручены саморезами либо винтами к кронштейнам.

Пример крепления штатного головного устройства

Примечание. Последний способ фиксации характерен для штатных аппаратов, каковыми автомобиль комплектует завод — изготовитель.

Защёлка на монтажной рамке

Принцип крепления на защёлках (фиксаторах) состоит в том, что корпус магнитолы заключён в металлическую монтажную рамку, а не встроен в нишу панели напрямую. Эта промежуточная деталь, имеющая специальные лепестки с выступами или пазами (зависит от бренда и модели аппарата), надёжно закрепляется в нише. Корпус проигрывателя снабжён ответными защёлками, входящими в зацепление, когда проигрыватель вставляется в гнездо.

Ответная часть защёлки на корпусе

Для разблокировки фиксаторов и снятия автомагнитолы используются ключи разнообразной формы, поставляемые производителем в комплекте с музыкой для машины. Они-то и теряются за годы эксплуатации авто, поскольку применяются крайне редко. Как правило, ключ представляет собой фигурную полоску металла либо ручку, вставляемую в 2 пары отверстий, размещённых на передней панели аппарата.

Так выглядит большинство ключей для снятия автомагнитолы

Крепления штатных магнитол чаще всего выполнены на болтах, прикрученных к кронштейнам и прячущихся под лицевой пластиковой панелью. Здесь не обойтись без минимального комплекта инструментов для демонтажа этой панели и раскручивания крепёжных винтов или болтов.

Ключ в виде ручки для разблокировки 4 защёлок

Справка. Все перечисленные премудрости со скрытыми фиксаторами и спецключами придуманы производителями с одной целью: максимально затруднить кражу автомагнитолы при взломе автомобиля ворами.

Местонахождение проёмов для ключей

Снятие аппарата согласно инструкции

Алгоритм снятия магнитолы при наличии ключей прост до безобразия. Её стоит рассмотреть для того, чтобы понимать, как действовать при их потере. Порядок следующий:

1. Снимите переднюю панель проигрывателя и декоративное пластиковое обрамление, подцепив его при необходимости плоской отвёрткой.
2. Вставьте первый ключ в щель между корпусом и монтажной рамкой, находящуюся на торце. При этом вы должны ощутить лёгкое сопротивление, когда инструмент отгибает защёлку.
3. Повторите то же действие со вторым ключом.
4. Возьмите магнитолу руками за выступающие части по бокам корпуса и аккуратно извлеките из ниши.

Для извлечения магнитолы используется 2 ключа

Совет. Больших усилий прикладывать не нужно, аппарат должен выниматься довольно легко. В конце действуйте осторожно, чтобы лишний раз не дёргать провода и не нарушить контакт.

Спецключи нужно вставить в боковые проёмы

Когда магнитола снабжена четырьмя защёлками, доступ к ним осуществляется через 2 пары круглых отверстий. В них необходимо вставить 2 П-образных ключа и вытянуть за корпус, как описано выше.

С помощью ключей музыкальный центр легко вынимается

Как извлечь проигрыватель — видеоинструкция

Как вытащить магнитолу без ключей?

Если стандартные ключи утеряны, нужно изготовить самодельные, ориентируясь на форму щелей. Чтобы их увидеть, удалите съёмную панель аппарата и пластиковое обрамление. Вот список подручных средств, с чьей помощью владельцы различных автомобилей умудряются разблокировать фиксаторы:

• тонкие стальные полосы шириной 6—15 мм;
• канцелярские ножи;
• пластиковые хомутики для электропроводки;
• гвоздики и ровную проволоку — для круглых отверстий;
• тонкие отвёртки и прочие подобные предметы, подходящие по форме щелей.

Такие стальные полосы можно использовать вместо ключей

Справка. Во многих магнитолах монтажные щели видны снаружи, поэтому убирать переднюю панель и пластмассовую рамочку не нужно.

Первым делом снимается лицевая панель магнитолы

Чтобы вытащить автомагнитолу, воспользуйтесь тем же алгоритмом:

1. Вставьте в технологический проём сначала одну, а потом вторую полосу из тонкого металла (или канцелярский нож, тонкую отвёртку). Почувствуйте, что каждая защёлка разблокировалась.
2. Если проигрыватель держится на 4 фиксаторах, вставьте четыре инструмента.
3. Не спеша выньте магнитолу из ниши одновременно с импровизированными ключами.

Полосы нужно вставить в боковые щели

Совет. Когда для открывания защёлок вы пользуетесь стальными полосками, обязательно наденьте матерчатые перчатки, дабы не порезать руки об острые края.

Музыкальный центр вынимается вместе с полосками

Видео по снятию автомагнитолы без ключей

Демонтаж штатного музыкального центра

Зачастую штатные головные устройства (они же — магнитолы) снимаются способом, описанным выше, поскольку крепятся на 2 либо 4 фиксатора. Например, заводской проигрыватель на автомобиле Лада Приора держится на двух защёлках, а чтобы их разблокировать, тонкие стальные полосы надо вставить между парами кнопок переключения радиоканалов «2» — «3» и «5» — «6».

Совет. Прежде чем приступать к разборке заводской магнитолы, разузнайте о способе её крепления, чтобы не тыкать железки наугад в том случае, если вы не обнаружите технологические проёмы.

В Приоре полосы надо вставлять между кнопками

Для снятия автомагнитол, прикрученных винтами, нужно приготовить простой комплект инструментов:

• тонкую плоскую отвёртку или нож;
• отвёртку под крестообразный шлиц;
• набор головок малых размеров (от 6 до 10 мм).

При таком варианте крепления заводской проигрыватель нужно откручивать головками

На различных марках авто штатные проигрыватели могут крепиться по-разному, но принцип примерно одинаков: аппарат прикручен к кронштейнам, которые закрыты снаружи пластиковой облицовкой. В качестве примера предлагается рассмотреть снятие магнитолы на корейском автомобиле Hyundai Solaris, выполняемое в следующем порядке:

1. Подденьте плоской отвёрткой либо ножом нижний угол пластмассовой декоративной панели, обрамляющей музыкальный центр. Оттяните край и ухватитесь за него рукой.
2. Аккуратно потяните его на себя и высвободите первую защёлку, а потом двигайтесь по кругу и разблокируйте остальные.
3. Взявшись двумя руками за панель, снимите её и при необходимости отключите разъёмы, находящиеся в нижней части.
4. Выкрутите «крестовой» отвёрткой 4 винта крепления и вытащите магнитолу.

Заводская автомагнитола Hyundai Solaris

Совет. При демонтаже любого проигрывателя не торопитесь отключать аккумулятор от бортовой сети, поскольку аппарат через 10—15 мин. может заблокироваться и при следующем включении потребовать введения защитного кода, которого у вас нет.

Снятие штатного устройства на Hyundai Solaris — фото

Край панели поддевается ножом и приподнимается
Краешек панели надо подцепить рукой
Декоративная панель вынимается руками

Чтобы убрать панель в сторону, следует отсоединить разъёмы
Проигрыватель держится на 4 винтах, которые надо открутить
Когда винты откручены, аппарат легко вынимается

Проблемы раскодировки

Главный подводный камень описанной процедуры кроется в защитном коде, заложенном в памяти большинства магнитол. Суть в следующем: отсоединение музыкального центра от внешнего питания на 10—15 минут приведёт к тому, что при последующем включении автомагнитола затребует ввести защитный код (как правило, четырёхзначный), без которого она функционировать не будет.

Совет. Снятие аппарата с целью замены на новый не представляет проблемы, разве что вы планируете использовать старый проигрыватель на другой машине. В любом случае старайтесь не отключать аккумуляторную батарею на длительное время.

Аппарат запрашивает код после подключения к бортовой сети

Если карточка с кодом утеряна или отсутствует, вопрос можно решить несколькими способами:

• когда речь идёт о штатном аппарате, то за определённую плату код помогут найти в дилерском центре, продающим автомобили вашей марки;
• существуют фирмы и отдельные специалисты, занимающиеся этими проблемами;
• бесплатный путь — поиск кода посредством различных программ.

Местонахождение серийного номера

Вне зависимости от выбранного способа вам придётся извлечь магнитолу из гнезда, чтобы узнать серийный номер. Он нанесён вместе со штрих-кодом на бирке, наклеенной на боковой либо верхней части корпуса. Вытащив аппарат, перепишите эти цифры, после чего попытайтесь вычислить по ним пин-код с помощью различных онлайн-калькуляторов в интернете. Если таким методом определить нужный шифр не удалось, то снимайте музыкальный центр и несите его к специалистам в данной области и готовьтесь оплатить их услуги.

Важный момент. Если пин-код магнитолы вам неизвестен, то при самостоятельном поиске не вводите комбинации цифр больше 3 раз! Иначе устройство заблокируется, а в таком состоянии его раскодировка обойдётся значительно дороже.

Вопрос извлечения автомобильной магнитолы из гнезда не представляет большой сложности и не потребует много времени. А вот последствия могут стать неожиданными для неподготовленного автомобилиста. Отсюда последний совет: отыщите утерянный пин-код до отключения и снятия проигрывателя, дабы сэкономить своё время и нервы.

Как снять магнитолу без съемников и ключей

Желание демонтировать автомагнитолу может появиться в разных ситуациях. К примеру, часто в этом возникает необходимость перед продажей автомобиля. Как всегда специального инструмента и ключей под рукой нет, поэтому далее будут рассмотрены проверенные способы по извлечению аудио устройства.

Какие бывают крепления у магнитол

Разные производители используют разные типы крепежа:

• При помощи фиксирующих элементов на боковой части устройства;
• С помощью упругих защелок;
• Используя болты или саморезы.

С фиксаторами используется рамка, вставляемая в «шахту». Боковые стенки автомагнитолы имеют специальные выемки, а на рамке имеются язычки.

Для демонтажа головного устройства нужны ключи. С ними можно легко разогнуть язычки или загнуть их. Но крепление такого типа имеет недостаток – рамка может деформироваться.

Второй вид крепежа надежнее – он подразумевает применение упругих защелок. Их можно увидеть на боковой и верхней стенках. Эти защелки попадают в специальные посадочные места в рамке, самое простое и надежное крепление магнитолы.

В некоторых моделях авто, чтобы обеспечить надежность крепления мультимедийной системы и для исключения риска выхода из строя из-за вибраций, установку выполняют к торпеде, а точнее к силовым элементам. Торпедо удерживается на трубе при помощи металлических уголков. Такой крепеж используется в автомобилях премиум-класса Мазда, Тойота.

Вариант установки магнитолы таким образом считается, как дополнительный, но установщики автозвука часто убирают уголки, а монтаж выполняется без фиксирующих элементов. Этот вариант ненадежен.

Одно- или двухдиновые магнитолы монтируются в тоннель торпедо без какой-либо дополнительной фиксации. Принято крепить устройство на центральную консоль.

Медиасистема защелкивается обыкновенными пластиковыми защелками. Это безвинтовая арматура – можно видеть такое даже на Лачетти.

С этой установкой магнитола просто висит и не способна выдерживать даже незначительные ударные нагрузки. На боковых частях устройства имеются отверстия, но большинство автомобилистов не знают, зачем они.

Оказывается эти отверстия делаются для надежного монтажа аппарата к торпедо с использованием уголков.

Это заводской крепеж, которым дополняется стандартное крепление.

Снятие аппарата стандартными ключами по инструкции

Итак, имеется магнитола и стандартные ключи. Но это еще не все, в процессе понадобится дополнительный инструмент.

Необходимые инструменты

Для работы понадобится:

• Ключи для демонтажа. В зависимости от конкретной модели и производителя ключей может 2 или 4;
• Нож.

Последовательность извлечения автомагнитолы из ниши

Первым делом снимают переднюю панель, а если нужно, то и декоративные детали. На старых моделях данная рамка закрывает разъемы под ключи. На новых этого уже нет.

Далее становятся видны отверстия под ключи и обеспечивается удобный доступ к ним. Отверстия можно увидеть на боковых стенках головного устройства.

Затем ключи вставляют в специальные пазы – засовывать их нужно до характерного щелчка. В некоторых случаях может потребоваться усилие или покачивать приспособления из стороны в сторону. Если щелчок произошел. Можно смело вытаскивать магнитолу из шахты.

Если головное устройство не вынимается, то оно может быть прикручено к панели дополнительной шпилькой. В данном случае необходимо снимать приборную панель для доступа к устройству с обратной ее стороны.

Видео

На видео подробно показан весь процесс демонтажа автомагнитолы с использованием штатных ключей.

Как вытащить магнитолу без ключей

Популярный вариант демонтажа штатных магнитол –ключи от других устройств. Также можно снимать при помощи пластин, стержней, монтажной ленты.

Какие инструменты понадобятся

Для работы понадобится два куска стальной полосы длиной 30 см и шириной 1 см. Также стоит пользоваться защитными перчатками. Может понадобится нож.

Процесс снятия

В случае применения стальных пластин шаги будут следующими:

• Первым делом вставляют в щель для ключей на магнитоле первую пластину;
• Далее вставляют вторую пластину;
• Две пластины сводят к центру устройства и тянут автомагнитолу на себя.

Часто случается так, что неопытный автовладелец не может с первого раза подцепить защелки. Если не получилось, то процедуру стоит повторить.

Еще один популярный способ – снятие с некомплектными ключами от других устройств.

Это делается следующим образом:

• Берут ключи от других устройств;
• Засовывают в отверстие до упора;
• Разводят ключи в разные стороны;
• Спокойно достают устройство.

Если пластины или ключи найти не удалось, то можно воспользоваться стержнями от авторучки – нужно четыре стержня.

Этот способ хорошо подходит для иномарок:

• Ищут четыре стержня от шариковой ручки;
• Вставляют их по периметру головного устройства;
• После этой манипуляции магнитолу можно будет вытащить.

Стержни устанавливают по очереди, но самое главное, что стержни нужно вставлять не в щели между приборной панелью и устройством, а в специальные отверстия.

Именно в этих отверстиях находятся защелки, которые сработают при засовывании в них любого предмета.

Можно попробовать оригинальную технологию. Этот способ больше применим для магнитол с навигаторами:

• Вырезают из монтажной ленты две полосы – ширина 8 мм, длина составляет 10 мм. Толщина ленты – не более 1 мм;
• Полоски вставляют в отверстия до упора;
• Аккуратно разводят в стороны и освобождают крепежные зажимы;
• Достают магнитолу их шахты, но отпускать ее нельзя.

Важные моменты

Любые действия, особенно с использованием стальных полос и других нештатных инструментов, стоит проводить максимально аккуратно.

Если магнитола закодирована, то перед работами не нужно отключать клеммы АКБ. При извлечении устройства важно не только достать его, но и не повредить при этом коннекторы.

Видео

На видео автор показывает популярные способы снятия магнитол без специальных приспособлений. Можно подробно посмотреть, как это делается.

Проблемы раскодировки

Некоторые производители оснащают свои головные устройства специальными защитными механизмами. Они срабатывают примерно через 10 минут после того, как пропадет напряжение в бортовой сети. Это защитная мера, призванная уберечь магнитолу от использования после кражи.

Уже при следующем включение, устройство запросит у пользователя код. Если в комплекте имеется карточка с кодом, то его можно легко ввести, если документации нет, тогда раскодировка возможна при помощи ПО для компьютера или мобильных устройств. Для этого пригодится серийный номер.

Производители разрешают ошибиться при вводе ПИН-кода только три раза. Если вводить неправильно в течении трех раз, то все функции заблокируются, а снять эту блокировку можно будет только в специализированных центрах. Также в эти центры нужно обращаться, если нет серийного номера.

Чтобы подобных ситуаций не случалось, не рекомендуется отключать АКБ на длительный срок. Можно сделать дополнительный источник энергии, если основной аккумулятор сядет. Для этого подойдет АКБ от шуруповерта, который соединяют напрямую с магнитолой.

Как производится замена штатной магнитолы на другую. Как поменять магнитолу

Перед тем как переходить к процессу, перечислим, что для этого понадобится.

Необходимые инструменты

1. Штатный комплект ключей, поставляемый с магнитолой (ключей может быть как 2, так и 4, в зависимости от модели устройства).
2. Нож (если придётся поддевать рамку).

Последовательность извлечения автомагнитолы из ниши

1. Снимается передняя панель автомагнитолы, при необходимости снимается и декоративная рамка, находящаяся под панелью (на старых магнитолах эта рамка обычно загораживает разъёмы для ключей, на более современных устройствах этой проблемы нет).

Видео: снятие автомагнитолы штатными ключами

Апгрейд заменой микросхемы

Он рассказал, как он ставил свою магнитолу, как пытался ее подружить с can шиной, а потом как он прочитал на drive2, что можно сильно улучшить звук любой китайской магнитолы всего лишь заменив микросхему усилителя. Дело в том, что в недорогие магнитолы китайцы ставят дешевую микросхему TDA7388, которая выдает посредственный звук и стоит копейки. Но ее можно просто заменить на более качественную микросхему TDA7850 без каких-либо переделок. Просто выпаиваем старую, втыкаем новую и наслаждаемся на порядок более качественным звуком.

Цена микросхемы TDA7850 всего 5,5$. Товарищ уже заказал себе новую микросхему и планирует в ближайшее время поменять.

Я пару дней почитал информацию про замену и заказал микросхему. 3 месяца никак не мог решиться. Долго думал, получится ли у меня, не испорчу ли саму магнитолу. Паяльник в руках держать умею, но таким еще ни разу не занимался. Но глаза боятся, а руки делают. И в итоге я решился на переделку.

Снятие магнитолы без ключей

Иногда бывает так, что ключей по какой-то причине нет. Они могут потеряться, а в особо тяжёлых случаях просто не входят в комплект поставки. В такой ситуации придётся использовать подручные материалы.

Необходимые инструменты

1. 2 отрезка стальной полосы (длина 30 см, ширина 1 см, толщина 0.5 см).
2. Защитные перчатки.
3. Нож.

Последовательность снятия автомагнитолы без ключей

1. С устройства вручную снимается передняя панель, а при необходимости и декоративная рамка (иногда её приходится аккуратно поддевать ножом).

Видео: снятие магнитолы с помощью двух стальных полос

Замена штатной магнитолы Тойота

В первую очередь убираются декоративные молдинги с боков, снизу, а затем сверху штатной магнитолы Тойота. Далее снимается температурный регулятор, держащийся на фиксаторах, и отключается разъем проводов к аварийке. После этого можно снять головное устройство, открутив четыре болта. Также отключаются все подведенные провода с разъемами. Далее все необходимые для крепления кронштейны переставляются на новую магнитолу.

Чтобы установить антенну, необходимо снять бардачок, верхний отсек, правую переднюю стойку (если рядом с ней расположена подушка безопасности, внимательно изучите в инструкции к автомобилю Тойота ее снятие), как показано на фото. После снятия резинового уплотнителя двери убирается накладка. Проводится антенный провод вниз по стойке, под козырек торпеды. Ни в коем случае кабель не должен пересечь подушку безопасности. Далее, согласно распиновке, подключаются провода к новой магнитоле, и она устанавливается на свое место. Так происходит замена штатной магнитолы Тойота.

Как заменить магнитолу

Хотите включить музыку погромче во время поездки по автомагистрали, но магнитола сломалась? Или вы хотите удивить всех друзей мощными басами? Если вы ответили утвердительно на любой из этих вопросов, или у вас есть другие причины, возможно, пришло время установить новую магнитолу.

Метод 1 из 2: Приобретение новой магнитолы

1. 1 Оцените имеющуюся магнитолу. Многие современные автомобили комплектуются аудиосистемами класса премиум, и их не так просто заменить. Определить наличие премиум аудиосистемы можно по наличию логотипа (BOSE, JBL, Harmon, Infinity и так далее) на магнитоле или дверной панели. Если в вашем автомобиле установлена заводская аудиосистема класса премиум, остановитесь на этом шаге, и доверьте замену аудиосистемы профессионалам.
2. 2 Купите магнитолу. Удостоверьтесь, что вы покупаете подходящую по размерам магнитолу. Информацию о размере магнитолы и совместимости, вы можете уточнить на сайте производителя или продавца.
3. 3 Купите комплект проводов и креплений для магнитолы. Возможно, вам необходимо будет купить антенный адаптер для автомобилей марки GM, некоторых европейских марок и для старых Ниссанов (до 1995-1996 годов выпуска).

Метод 2 из 2: Установка новой магнитолы

1. 1 Убедитесь, что у вас есть все инструменты и детали. Вам понадобятся несколько отверток, набор маленьких насадок и инструмент для зачистки проводов, рамка магнитолы, провода и антенный адаптер. Для некоторых моделей Ford и европейских автомобилей вам также понадобятся специальные инструменты, чтобы демонтировать старую магнитолу. Вы можете купить набор инструментов для автомобилей Ford и VolksWagen в автомагазине.
2. 2 Снимите лицевую панель и прочтите инструкцию. Если вы купили хороший комплект, то в нем должна быть инструкция по правильному демонтажу заводской магнитолы.
3. 3 Отключите провод от отрицательной клеммы аккумулятора. Это чрезвычайно важно.
4. 4 Следуя инструкциям установочного комплекта, демонтируйте заводскую магнитолу. Помните, что эти части приборной панели очень дорогие, поэтому не поцарапайте и не сломайте их в процессе замены. Вам может понадобиться плоская отвертка, чтобы отогнуть защелки.
5. 5 Удостоверьтесь, что купленные провода подходят к разъемам магнитолы. Если это так, вы можете приступить к установке. Провода, которые шли вместе с новой магнитолой и провода, которые вы купили, должны иметь одинаковые стандартные цвета. После зачистки проводов примерно на 1 см (только тех, которые совпадают с автомобильными), подключите их к соответствующим цветам (красный к красному, черный к черному, оранжево-белый к оранжево-белому и так далее). Вот за что отвечают разноцветные стандартные выводы магнитолы:
   +Красный…………..12 В включение от замка зажигания
6. +Желтый………..12 В провод питания от аккумулятора
7. -Черный…………Заземление
8. +Синий………….Выход +12 В на антенну или внешний усилитель
9. +Синий/белый…….Удаленное включение
10. Оранжевый…………Подсветка
11. Оранжевый/белый……Подсветка
12. Оранжевый/черный……Подсветка
13. +Белый…………Левый передний динамик (+)
14. -Белый/черный……Левый передний динамик (-)
15. +Серый………….Правый передний динамик (+)
16. -Серый/черный…….Правый передний динамик (-)
17. +Зеленый…………Левый задний динамик (+)
18. -Зеленый/черный……Левый задний динамик (-)
19. +Фиолетовый………..Правый задний динамик (+)
20. -Фиолетовый/черный…..Правый задний динамик (-)
21. Возможно, вам не пригодятся все провода автомобиля или магнитолы. Закрепите и изолируйте неиспользованные провода (изолентой, колпачками и так далее). Не оставляйте оголенные провода, чтобы они не задевали металлические части панели.
22. 6 Подготовьте бокс (салазки) для магнитолы. Вставьте бокс в рамку магнитолы так, чтобы он надежно закрепился на защелках. Вставьте магнитолу в бокс, пока она не зафиксируется.
23. 7 Подключите провода к разъемам, заводскую антенну подключите через адаптер (если требуется).
24. 8 Установите магнитолу. Установите ее на место заводской магнитолы и закрепите при помощи винтов от старой магнитолы. Убедитесь, что подключили все провода и антенну к магнитоле, установите все снятые детали панели на место. Панель должна выглядеть абсолютно так же, как до начала работ, за исключением новой магнитолы и рамки.
25. 9 Подсоедините провод к отрицательной клемме аккумулятора назад.
26. 10 Готово.

Советы

• Убедитесь, что сможете разобрать лицевую панель. Информацию о том, как правильно снять лицевую панель вашего автомобиля, можно найти в интернете на специализированных форумах. Убедитесь, что внимательно прочитали и поняли эту информацию, прежде чем приступать к снятию. Зачастую, встречаются скрытые винты; можно повредить панель, если не открутить их.
• Осторожнее с проводами освещения. Если провода магнитолы не подходят к проводам автомобиля (например, автомобильный провод оранжевый, а провод магнитолы оранжевый/белый), не подключайте их. Вы можете повредить контуры освещения автомобиля.
• Прочтите все инструкции, прежде чем приступать.

Предупреждения

• Если вы приступите к замене магнитолы, не отсоединив провод от отрицательной клеммы аккумулятора, вы можете серьезно навредить себе и автомобилю.

Что вам понадобится

• Новая магнитола
• Комплект проводов
• Рамка для магнитолы
• Отвертки
• Набор насадок для отвертки
• Инструмент для зачистки проводов
• Изоляция проводов: изолента, колпачки и так далее
• Антенный адаптер (необязательно)

Как подключить автомагнитолу в машине своими руками? (фото — видео инструкция)

Добрый день. В сегодняшней статье я расскажу, как подключить автомагнитолу в машине и разберу типовые ошибки подключения магнитол. Традиционно для нашего сайта, статья снабжена подробной фото и видео инструкцией.

Если вы при подключении устроите т.н. короткое замыкание это может привести к оплавлению проводов, ожогам а в крайнем случае к пожару. Пожалуйста, подключая автомагнитолу, соблюдайте осторожность, тщательно изолируйте все соединения проводов и не забывайте про предохранитель…

Для подключения магнитолы нам потребуется:

• Сама автомагнитола, динамики и их провода
• Нож канцелярский или спец. инструмент для снятия изоляции с проводов.
• Изоляционная лента.
• Предохранитель (10а-15а) и его разъем.
• Мультиметр или контрольная лампочка.
• Батарейка типа «крона»

Самый простой вариант – автомобиль имеет аудиоподготовку.

Аудиоподготовка – т.е. в проводке автомобиля установлены специальные разъемы, антенна и в штатных местах закреплены динамики. Для многих моделей аудиоподготовка является опцией, и многие владельцы отказываются от нее ради удешевления автомобиля при покупке, но этого делать не следует, так как установщики магнитол попросят за это намного больше денег.

При заводской аудиоподготовке, установка магнитолы сводиться к приобретению переходника между разъемами проводки и вашей магнитолой.

Переходники свободно продаются в большинстве магазинов торгующих магнитолами, но при желании сэкономить их вполне можно заказать на алиэксперсс .

Выглядят переходники вот так:

Второй по сложности вариант – автомобиль не имеет аудиоподготовки но ранее была установлена магнитола (например, кассетная).

В этом случае необходимо заменить разъем подключения магнитолы, на разъем новой (а может вам повезет и они совпадут).

Схема для подключения автомагнитолы выглядит вот так:

Скорее всего после того как вы отрежете старый разъем магнитолы (делать это лучше при снятой клемме аккумулятора). У вас будет несколько проводов и вам надо определить, откуда они, обычно надо найти постоянный плюс, плюс от зажигания, массу и динамики.

Как снять магнитолу без съемников на ваз

Чтобы выбрать способ снятия автомобильного проигрывателя, нужно понять, каким образом он фиксируется внутри панели. Существуют следующие виды креплений:

• на 2 боковых фиксаторах;
• на 4 защёлках, расположенных сбоку и сверху корпуса;
• прикручены саморезами либо винтами к кронштейнам.

Пример крепления штатного головного устройства

Примечание. Последний способ фиксации характерен для штатных аппаратов, каковыми автомобиль комплектует завод — изготовитель.

Защёлка на монтажной рамке

Принцип крепления на защёлках (фиксаторах) состоит в том, что корпус магнитолы заключён в металлическую монтажную рамку, а не встроен в нишу панели напрямую. Эта промежуточная деталь, имеющая специальные лепестки с выступами или пазами (зависит от бренда и модели аппарата), надёжно закрепляется в нише. Корпус проигрывателя снабжён ответными защёлками, входящими в зацепление, когда проигрыватель вставляется в гнездо.

Ответная часть защёлки на корпусе

Для разблокировки фиксаторов и снятия автомагнитолы используются ключи разнообразной формы, поставляемые производителем в комплекте с музыкой для машины. Они-то и теряются за годы эксплуатации авто, поскольку применяются крайне редко. Как правило, ключ представляет собой фигурную полоску металла либо ручку, вставляемую в 2 пары отверстий, размещённых на передней панели аппарата.

Так выглядит большинство ключей для снятия автомагнитолы

Крепления штатных магнитол чаще всего выполнены на болтах, прикрученных к кронштейнам и прячущихся под лицевой пластиковой панелью. Здесь не обойтись без минимального комплекта инструментов для демонтажа этой панели и раскручивания крепёжных винтов или болтов.

Ключ в виде ручки для разблокировки 4 защёлок

Справка. Все перечисленные премудрости со скрытыми фиксаторами и спецключами придуманы производителями с одной целью: максимально затруднить кражу автомагнитолы при взломе автомобиля ворами.

Местонахождение проёмов для ключей

Советы и рекомендации

Разобравшись с тем, как снять штатную магнитолу или ГУ, установленное отдельно, следует также обратить внимание на еще один нюанс. Перед тем, как достать магнитолу и отключить питание, рекомендуется снять клеммы с АКБ.

Так вот, после отключения питания может возникнуть проблема – необходимость ввести защитный код устройства при повторном подключении. Обычно пин-код магнитолы нужно вводить, если устройство было отключено от питания на 10 минут и более. Эта проблема касается как штатных магнитол, так и некоторых сторонних головных устройств.

Если код нужно вводить, но владелец его не знает, нужно стараться не отключать питание на длительное время или же выполнять необходимые манипуляции без отключения питания. При этом важно соблюдать предельную осторожность, чтобы избежать замыкания и т.д.

Рекомендуем также прочитать статью о том, как выбрать колонки в машину. Из этой статьи вы узнаете об особенностях подбора автомобильной акустики, что нужно учитывать при подборе колонок в авто, а также какие колонки в машину лучше выбрать.

В ситуации, когда магнитола уже была отключена и нужно ввести код, ситуация более сложная. Обратите внимание, если вы не знаете пин-код магнитолы, не пытайтесь ввести пароль больше 2 раз в рамках подбора. Если будет несколько неудачных попыток ввода (обычно 3), магнитола полностью заблокируется и потребуется дополнительная раскодировка магнитолы.

Так вот, для снятия пин-кода можно обратиться в официальный дилерский центр, который специализируется на продаже авто данной марки. Также можно обратиться в неофициальные сервисы, где все настройки магнитолы специалисты могут сбросить, заново прошить устройство, подобрать pin магнитолы и т.д.

Еще можно попробовать всевозможные бесплатные сервисные программы, которые подбирают пин-код магнитолы по серийному номеру устройства. Указанный серийный номер (штрих-код) обычно наклеен сбоку или сверху на корпусе головного устройства. К сожалению, если магнитола уже установлена, потребуется снова извлечь аппарат.

Снятие аппарата согласно инструкции

Алгоритм снятия магнитолы при наличии ключей прост до безобразия. Её стоит рассмотреть для того, чтобы понимать, как действовать при их потере. Порядок следующий:

1. Снимите переднюю панель проигрывателя и декоративное пластиковое обрамление, подцепив его при необходимости плоской отвёрткой.
2. Вставьте первый ключ в щель между корпусом и монтажной рамкой, находящуюся на торце. При этом вы должны ощутить лёгкое сопротивление, когда инструмент отгибает защёлку.
3. Повторите то же действие со вторым ключом.
4. Возьмите магнитолу руками за выступающие части по бокам корпуса и аккуратно извлеките из ниши.

Для извлечения магнитолы используется 2 ключа

Совет. Больших усилий прикладывать не нужно, аппарат должен выниматься довольно легко. В конце действуйте осторожно, чтобы лишний раз не дёргать провода и не нарушить контакт.

Спецключи нужно вставить в боковые проёмы

Когда магнитола снабжена четырьмя защёлками, доступ к ним осуществляется через 2 пары круглых отверстий. В них необходимо вставить 2 П-образных ключа и вытянуть за корпус, как описано выше.

С помощью ключей музыкальный центр легко вынимается

Как разобрать магнитолу Pioneer?

Если вы решили выполнить данную процедуру своими руками, то вам потребуется отвертка, пинцет и салфетка. При их наличие можете смело переходить к разборке магнитолы, которая состоит из таких шагов:

1. Отсоединение проводов. Это первое, с чего следует начать;
2. Извлечение CD-привода, который находится в самом проигрывателе. Потом аккуратно его вытрите с помощью салфетки. Так как оптика не любит загрязнения. Поэтому даже банальная пыль будет иметь на нее пагубное влияние;
3. Отсоединение платы. Она прикреплена к крышке с помощью оптических датчиков. Несмотря на маленькие размеры, ее функция важна. Она отвечает за определение диска в приводе. При этом к ней подсоединены другие элементы. В качестве них выступают инфракрасные светодиоды. Все вмести, они составляют оптическую пару открытого типа. Отстегивается она при помощи отвертки или пинцета. При этом данная работа проводится максимально аккуратно, так как ее защелки хрупкие;
4. Снятие крышки, расположенной сверху. Она закреплена на устройстве маленькими шурупами. Их необходимо выкрутить, но снимать крышку сразу не надо. Так как к крышке присоединен еще один элемент. Резкие движения могут его повредить. Ним является оптический блок лазерного типа. Он способствует балансированию и препятствует появлению вибрационных явлений при работе привода;
5. Освобождение блока. Для этого пинцетом снимаются крепежные пружины. Далее необходимо получить доступ к самой линзе. В этом поможет пинцет. Ним необходимо убрать закрепленную прижимную планку. Она обеспечивает фиксирование диска при работе магнитолы.

После выполнения этих работ вы сможете работать с приводом шпиндельного типа и оптическим блоком. Они находятся под крышкой, которая сверху. Чтобы ее снять, достаточно отбросить.

Если следовать данной инструкции, то можно разобрать магнитолу Пионер. Далее проводить необходимые с ней манипуляции. Например, очистить от пыли или устранить поломку. Сборка проходит по аналогичной схеме. При этом стоит работать аккуратно, чтобы не повредить устройство. Если вы не уверены в своих способностях, то рисковать не стоит. Так как при деформации ее элементов потребуется замена всего устройства. Ведь не все поломки можно починить.

Разобрать разъем магнитолы

Некоторые сталкиваются с ситуацией, когда разбирать всю магнитолу не требуется, так как проблемы с разъёмом. В таком случае необходимо работать с данным элементом устройства. Процесс его разборки несложный. Он состоит из нескольких взаимосвязанных шагов, которые проводятся в определенной последовательности.

Давайте разберем на примере магнитолы в Мазде 3. В разьеме находится глушка, как показано на фото. Ее видно сбоку устройства. Проходит она через весь разъем. Служит эта глушка для того, чтобы блокировать контакты. С помощью острого предмета ее можно сдвинуть и вытянуть. Таким образом, откроются контакты, которые оборудованы специальными усиками. С ними можно проводить различные манипуляции. Например, отжимать.

После разборки необходимо устройство собрать и проверить его работоспособность. Для этого включить магнитолу, как при выключенном, так и при включенном зажигании. Она должна работать качественно и бес сбоев. В противном случае не устранена или не правильно определенна поломка. Также причиной того, что магнитола не работает, может быть не правильная ее сборка.

Как вытащить магнитолу без ключей?

Если стандартные ключи утеряны, нужно изготовить самодельные, ориентируясь на форму щелей. Чтобы их увидеть, удалите съёмную панель аппарата и пластиковое обрамление. Вот список подручных средств, с чьей помощью владельцы различных автомобилей умудряются разблокировать фиксаторы:

• тонкие стальные полосы шириной 6—15 мм;
• канцелярские ножи;
• пластиковые хомутики для электропроводки;
• гвоздики и ровную проволоку — для круглых отверстий;
• тонкие отвёртки и прочие подобные предметы, подходящие по форме щелей.

Такие стальные полосы можно использовать вместо ключей

Справка. Во многих магнитолах монтажные щели видны снаружи, поэтому убирать переднюю панель и пластмассовую рамочку не нужно.

Первым делом снимается лицевая панель магнитолы

Чтобы вытащить автомагнитолу, воспользуйтесь тем же алгоритмом:

1. Вставьте в технологический проём сначала одну, а потом вторую полосу из тонкого металла (или канцелярский нож, тонкую отвёртку). Почувствуйте, что каждая защёлка разблокировалась.
2. Если проигрыватель держится на 4 фиксаторах, вставьте четыре инструмента.
3. Не спеша выньте магнитолу из ниши одновременно с импровизированными ключами.

Полосы нужно вставить в боковые щели

Совет. Когда для открывания защёлок вы пользуетесь стальными полосками, обязательно наденьте матерчатые перчатки, дабы не порезать руки об острые края.

Музыкальный центр вынимается вместе с полосками

Демонтаж штатного музыкального центра

Зачастую штатные головные устройства (они же — магнитолы) снимаются способом, описанным выше, поскольку крепятся на 2 либо 4 фиксатора. Например, заводской проигрыватель на автомобиле Лада Приора держится на двух защёлках, а чтобы их разблокировать, тонкие стальные полосы надо вставить между парами кнопок переключения радиоканалов «2» — «3» и «5» — «6».

Совет. Прежде чем приступать к разборке заводской магнитолы, разузнайте о способе её крепления, чтобы не тыкать железки наугад в том случае, если вы не обнаружите технологические проёмы.

В Приоре полосы надо вставлять между кнопками

Для снятия автомагнитол, прикрученных винтами, нужно приготовить простой комплект инструментов:

• тонкую плоскую отвёртку или нож;
• отвёртку под крестообразный шлиц;
• набор головок малых размеров (от 6 до 10 мм).

При таком варианте крепления заводской проигрыватель нужно откручивать головками

На различных марках авто штатные проигрыватели могут крепиться по-разному, но принцип примерно одинаков: аппарат прикручен к кронштейнам, которые закрыты снаружи пластиковой облицовкой. В качестве примера предлагается рассмотреть снятие магнитолы на корейском автомобиле Hyundai Solaris, выполняемое в следующем порядке:

1. Подденьте плоской отвёрткой либо ножом нижний угол пластмассовой декоративной панели, обрамляющей музыкальный центр. Оттяните край и ухватитесь за него рукой.
2. Аккуратно потяните его на себя и высвободите первую защёлку, а потом двигайтесь по кругу и разблокируйте остальные.
3. Взявшись двумя руками за панель, снимите её и при необходимости отключите разъёмы, находящиеся в нижней части.
4. Выкрутите «крестовой» отвёрткой 4 винта крепления и вытащите магнитолу.

Заводская автомагнитола Hyundai Solaris

Совет. При демонтаже любого проигрывателя не торопитесь отключать аккумулятор от бортовой сети, поскольку аппарат через 10—15 мин. может заблокироваться и при следующем включении потребовать введения защитного кода, которого у вас нет.

Магнитола

а у дружков разве нет ключей от майфунов? я у товарища одалживал.

железная линейка тебе в помощь, думаю как применить догадаешься да?

Снял лючок у ног пассажира (два винта), просунул руку, нащупал магнитолу и вытолкнул ее наружу. Дел на 3 минуты

Я тоже ножжом делал, ничего лишнего придумывать не надо

Была такая ситуация…Возьми две отвертки(которые "минус"), сними панель, затем рамку.Потом с обеих сторон по центру(!) воткни их и тяни (только аккуратно) магнитолу.Вариант беспроигрышный.потом просто поправишь фиксаторы — и все.

Самый простой способ. береш две пластинки длинной 10см и шириной около 1см, по краям майфуна есть вертикальные прорези, суешь их туда и вытаскиваешь майфун, тянуть за саму магнитолу.Лутчше конешно пластины которые идут в комплекте, на них выдавлены маленькие крючечки которые цепляются за магнитолу, когда ее вытаскиваешь

Как снять магнитолу на ваз 2110

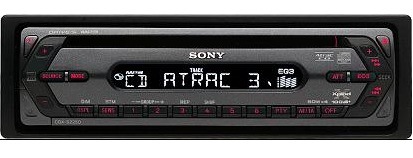

С момента покупки авто была у меня установлена магнитола Sony CDX-S2250.

CD-диски вроде проигрывала, но я проверил это только один раз, в основном пользовался приемником, слушая радио или фм-трансмиттер. Но хотелось магнитолу с подключением USB-носителя. Да и были два существенных минуса к подключения питания у магнитолы — питалась она, как я подозреваю, от прикуривателя, каждый раз при заводке авто и при высокой громкости магнитола отключалась. Да и управления питанием не было — питание и провод управления были заведены вместе. Хотелось исправить это, но руки все не доходили.

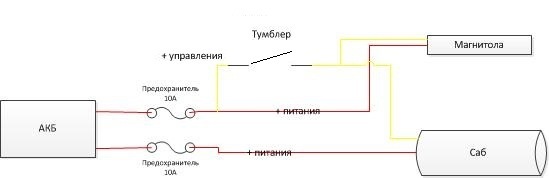

И вот появилось два повода заменить магнитолу и исправить питание к ней так как мне необходимо. Во-первых после недавнего дня рождения появилась небольшая сумма, которую решил потратить на приобретение магнитолы. А во вторых, на Пасху была совершена дальняя поездка в гости, и еще на выезде из дома было обнаружено что имеющаяся в наличии магнитола не функционирует. В принципе не сомневался что дело не в магнитоле, а скорее всего в проводке до нее, но главное что появился повод.
И вот поразмыслив размер бюджета и необходимые характеристики, решил я приобрести магнитолу от того же производителя, модели DSX-A35U. Привез я её домой, но надо же разбираться почему замолчала её предшественница. Взял мультиметр и отправился в авто. В итоге было обнаружено что отсутствует масса. Прокинул массу, взял с аккума плюс, в разрыв добавив предохранитель, управление сделал через тумблер, по аналогии питания навигатора с регистратором. Помимо этого аналогично убрал управляющий провод сабвуфера от замка зажигания и пустил его через тот же тумблер.

В итоге очень удивился существенно изменившемуся звуку в авто. Ранее чтобы бас качал прилично добавлял низы на эквалайзере магнитолы, теперь же приходится их немного убирать. Никаких отключений магнитолы нет. Громкость звучания выше, бас четче. Не ожидал такого весомого эффекта.

В общем сделал все так как мне удобно. Так как в принципе никогда не оставляю музыки в авто когда ухожу, то теперь достаточно щелкнуть тумблером — и отключатся магнитола и буфер, для обратного процесса — еще один щелчок. Делать через замок зажигания или через микропереключатель в нем не хочу, нет привычки оставлять ключи в автомобиле, даже когда сам нахожусь рядом.

В комплекте к магнитоле идет пульт. Сейчас он занял место на панели.

Вещь удобная, но во время движения за ним тянуться не особо удобно, поэтому с нетерпением жду когда с китая придет уже универсальный пульт на руль.

Порой владельцев автомобилей не устраивает штатная автомагнитола. Заменить ее совсем несложно. Поможет с этим статья, в которой описывается, как снять магнитолу правильно, чтобы установить новое устройство.

Инструкция по снятию устройства

Перед тем, как поменять установленную автомагнитолу на новую, нужно сначала снять старое устройство.

Демонтаж прибора с авто

Для снятия необходимо приготовить небольшой набор инструментов и материалов:

• набор ключей для автомагнитолы, которыми она комплектуется с завода;
• крестообразная и шестигранная отвертки;
• канцелярский нож;
• небольшая коробка;
• пинцет для снятия облицовки;
• изолента;
• карандаш.

Важно грамотно вынимать прибор, чтобы не нарушить проводку (автор видео — Кирилл Збруенко).

Подготовка

Перед тем, как снять магнитолу с машины, нужно выполнить подготовительные работы:

1. Перед началом работ нужно заглушить двигатель и обесточить автомобиль, отсоединив минусовую клемму от аккумуляторной батареи.
2. Вынимая штекера от разъемов, не стоит их дергать, чтобы не сломать. Все провода от гнезд в задней части следует отсоединять максимально аккуратно.
3. Если при демонтаже будет много проводов, следует приготовить изоленту и карандаш, чтобы затем разобраться с проводкой. Провода необходимо изолировать и пометить.
4. Далее необходимо подготовить ключи для магнитолы. Каждый производитель применяет для своих приборов скрытые от глаз крепления. Следует разобраться, какой крепежный материал используется, и подобрать соответствующий инструмент. Обычно к штатной автомагнитоле ключи прилагаются.
5. При демонтаже следует учитывать, что некоторые модели имеют салазки, которые помогают извлечь прибор из посадочного места.

Автомагнитолы отличаются дизайном и креплениями. Обычно имеется два прямоугольных и четыре круглых крепления.

Если есть штатные ключи, то демонтаж следует выполнять с их помощью.

Основной алгоритм действий

Снятие магнитолы состоит из следующих действий:

1. Перед тем, как снять автомагнитолу, необходимо демонтировать переднюю панель, которая защищает внутренние детали от механического повреждения. Снимать ее нужно аккуратно, чтобы не повредить и не поцарапать обшивку.
2. На следующем этапе необходимо выкрутить винты, с помощью которых крепится прибор к корпусу. Для этого используют крестообразную отвертку. Все болтики и винтики складываем в приготовленную коробочку, чтобы не потерять.
3. Теперь устройство можно вынуть из гнезда, где она находится, потянув на себя. На некоторых авто демонтаж проходит без проблем, но встречаются модели, на которых вытаскивать прибор тяжело.
4. Вынув автомагнитолу из посадочного места нужно отключить все разъемы. Для этого тянем вверх стопорки синего цвета, затем нужно нажать на освободившийся лепесток и можно отключать разъем с питанием. Антенну просто вынимаем из гнезда.

После того, как удалось вытащить аппарат, выполняется либо замена магнитолы, либо ее ремонт в случае, если она не работает. Если вы не знаете, как разобрать устройство, лучше доверить ремонт специалисту. При уверенности в своих силах, нужно разобрать магнитолу, устранить неисправность и поставить ее обратно.

Установка нового изделия выполняется по инструкции, которая прилагается к нему. Важно помнить, что если неправильно установить магнитолу в машине, она будет плохо звучать, а может и стать причиной короткого замыкания или даже пожара. Поэтому подключать устройство нужно только по инструкции.

Видео «Процедура снятия автомагнитолы»

В этом видео демонстрируется, как достать магнитолу, если нет штатных ключей (автор ролика — Yuri Gusev).

Снятие автомагнитолы требуется в разных случаях, например перед ее продажей. Необходимо определить тип крепления и подобрать подходящий инструмент перед тем, как снять магнитолу с автомобиля.

Разновидности креплений

Разные производители автомагнитол применяют различные типы крепления устройства к приборной панели автомобиля:

• с помощью фиксаторов, расположенных на боковых стенках проигрывателя;
• с помощью упругих защелок;
• с помощью болтов или саморезов.

В первом случае закрепление магнитолы осуществляется через вставляемую в нишу рамку. На боковых стенках корпуса головного устройства расположены впадины, а напротив их на рамке — язычки, которые загибаются и отгибаются ключами. У такого способа крепления есть минус — подверженность рамки деформации. Из-за этого закрепление магнитолы в нише может становиться менее надежным либо головное устройство может застрять. При неосторожном обращении фиксаторы и язычки могут обломиться.

Второй способ крепления отличается большей надежностью, поскольку используются защелки, изготовленные из упругого металла. Они чаще всего располагаются на боковых и верхних стенках корпуса автомобильного проигрывателя и входят в зацепление с пазами на рамке. Другие магнитолы могут также вставляться напрямую в нишу на приборной доске автомобиля.

Производители фирменных штатных магнитол чаще всего используют винтовое крепление к кронштейнам на автомобиле. Весь крепеж прячется под декоративными накладками. Все виды крепления не позволяют злоумышленникам быстро снять магнитолу с машины. Защита устройства от кражи также обеспечивается и другими элементами крепления, скрываемыми под декоративными накладками, которые нужно отыскать, перед тем как снять штатную магнитолу с автомобиля.

Для повышения надежности крепления используется шпилька, вкручиваемая одним концом в специальное отверстие на задней стенке автомагнитолы, а другим — к внутренней стенке приборной доски автомобиля. Благодаря этому повышается защита проигрывателя от кражи, так как устройство не получится извлечь даже после деформации рамки или отгибания фиксаторов подручными средствами.

Что понадобится для снятия

Инструмент, необходимый для снятия проигрывателя с транспортного средства, входит в комплект этого устройства. Ключ для снятия магнитолы представляет собой стальную полосу длиной от 5 до 10 см со специальными прорезями. На одном из концов предусмотрены выступы, за которые можно ухватиться пальцами. С помощью этого инструмента отгибаются и загибаются язычки на рамке или отжимаются упругие фиксаторы.

Если фирменная автомагнитола прикручена болтами к кронштейнам, то понадобятся 2 отвертки. Одна позволит открутить крепеж, а с помощью второй можно вынуть декоративную накладку, под которой он прячется. Снятие магнитолы, зафиксированной упругими защелками, осуществляется специальными ключами для снятия П-образной формы, которые вставляются в имеющиеся на передней панели отверстия.

Для откручивания дополнительной шпильки потребуется ключ или головка, подходящая под гайку. Если входивший в комплект инструмент для извлечения был потерян, то для демонтажа автомобильной магнитолы могут пригодиться подручные инструменты. Например, для отгибания язычков на рамке можно использовать отвертку подходящей ширины, пилку для ногтей, авторемонтный щуп, узкая и тонкая металлическая полоска или нож. Для отжатия защелок пригодятся несколько подходящих по диаметру хомутиков для проводки, гвоздь или пруток из прочного металла.

Снятие согласно инструкции с ключами

Перед снятием автомобильного проигрывателя потребуется снять панель магнитолы и декоративную рамку, под которой прячутся технологические проемы. Если это не получается сделать вручную, то надо отсоединить этот элемент тонкой отверткой, поддев поочередно прикрепляющие к корпусу головного устройства зубцы. Необходимо проявлять осторожность и не прикладывать чрезмерных усилий, чтобы не сломать обрамление. Если автомагнитола не имеет механизма защиты, то следует отсоединить аккумулятор от автомобиля для повышения безопасности.

Следующий этап снятия — это вставка ключей в щель возле рамки, находящуюся спереди устройства. Это необходимо делать аккуратно и постепенно, пока инструмент не войдет в проем между боковой стенкой автомагнитолы и язычком рамки. В этот момент будет ощущаться небольшое противодействие.

Чтобы отогнуть язычки к рамке, выводя их из зацепления с пазами на головном устройстве, следует медленно поднимать ключ, покачивая его из стороны в сторону.

Извлечение устройства, зафиксированного упругими защелками, лучше выполнять с помощником: один вставляет ключи в отверстия и аккуратно надавливает на них, другой аккуратно снимает автомагнитолу, потягивая ее на себя. Как только станут видны защелки, инструмент удаляется из проемов и устройство вынимается из ниши.

Если не снимается магнитола, то она могла быть прикручена дополнительной шпилькой или произошло заклинивание из-за повреждения рамки. В этом случае нужно будет снять приборную доску автомобиля, чтобы можно было подступиться к проигрывателю с обратной стороны. Затем откручивается наружная гайка, прикрепляющая шпильку, и магнитола вынимается из ниши. Для освобождения головного устройства следует отогнуть язычки, прикрепляющие рамку к нише приборной доски. После этого все деформировавшиеся элементы разгибаются и рамка снимается с проигрывателя.

Во время снятия магнитолы ее следует отсоединить от бортовой сети. Эту операцию лучше выполнять с помощником: один придерживает головное устройство, а другой отсоединяет коннекторы или удаляет изоляционную ленту и откручивает провода, если подсоединение осуществлялось на скрутке. В последнем случае концы проводов, идущих к бортовой сети, необходимо изолировать.

Как вытащить без ключей

Если для извлечения применяется нож или стальная полоса, то следует защитить руки перчатками, перед тем как вытащить магнитолу без ключей, чтобы случайно не пораниться. Вначале снимается передняя панель и наружное обрамление головного устройства, чтобы получить доступ к технологическим проемам.

Следующий этап извлечения магнитолы без специальных ключей — это подбор подходящего под технологический проем инструмента. Для этого нужно аккуратно засовывать его в щель, пока он не будет свободно туда проходить.

Выбранный инструмент вставляется поочередно в оба технологических проема, и отгибаются язычки на рамке так же, как при использовании фабричных ключей. Чтобы вытащить из панели прикрепленную упругими фиксаторами магнитолу без ключей, надо вставить инструменты в отверстия, нажимая на них по очереди. Когда защелки отожмутся, магнитола вытаскивается из посадочного места одновременно с самодельными ключами.

Если головное устройство обладает кодовой защитой, то не следует отключать аккумулятор автомобиля от бортовой сети перед тем, как снять магнитолу без ключей, чтобы не нарушалось функционирование устройства. При извлечении магнитолы из гнезда с ключами или без них нужно проявлять осторожность, чтобы не испортить коннекторы и не повредить или оборвать проводку во избежание короткого замыкания и пожара.

Проблемы раскодировки

Некоторые автомагнитолы обладают встроенным механизмом защиты, срабатывающим через 10-15 минут после отключения от бортовой сети. Эта мера дополнительно защищает устройство от несанкционированного использования после кражи. При следующем включении магнитола попросит ввести пароль для разблокировки. Если к проигрывателю прилагается карточка с защитным кодом или он написан в инструкции, то он вводится нажатием на функциональные кнопки с цифрами либо посредством вращения и нажатия на регулятор громкости в зависимости от модели.

Если документация с кодом потеряна, то можно раскодировать магнитолу, используя специализированные программы для компьютера или мобильного устройства. Для этого понадобится серийный номер проигрывателя, который написан на этикетке со штрих-кодом и техническими данными.

Ошибиться при вводе пин-кода магнитолы можно не более 3 раз — после этого все функции устройства заблокируются. Снять блокировку можно будет только в специализированных центрах обслуживания, куда также нужно обращаться, если серийный номер был утрачен из-за порчи наклеенной на устройство этикетки. После определения пин-кода его необходимо записать и сохранить в надежном месте.

Чтобы избежать подобных проблем, не следует отключать аккумулятор автомобиля на длительное время. При необходимости можно сделать запасной источник питания магнитолы из любой батареи для шуруповерта, дающей 12 В. Следует присоединить ее полюса к клеммам питания автомагнитолы. Для этого следует под приборной панелью найти красный, желтый и черный провода, отрезать их от общего жгута, нарастить и подключить к резервному источнику. Все соединения необходимо изолировать. Не следует включать магнитолу без необходимости, чтобы не потратить заряд.

Как снять магнитолу лада 2110

С момента покупки авто была у меня установлена магнитола Sony CDX-S2250.

CD-диски вроде проигрывала, но я проверил это только один раз, в основном пользовался приемником, слушая радио или фм-трансмиттер. Но хотелось магнитолу с подключением USB-носителя. Да и были два существенных минуса к подключения питания у магнитолы — питалась она, как я подозреваю, от прикуривателя, каждый раз при заводке авто и при высокой громкости магнитола отключалась. Да и управления питанием не было — питание и провод управления были заведены вместе. Хотелось исправить это, но руки все не доходили.

И вот появилось два повода заменить магнитолу и исправить питание к ней так как мне необходимо. Во-первых после недавнего дня рождения появилась небольшая сумма, которую решил потратить на приобретение магнитолы. А во вторых, на Пасху была совершена дальняя поездка в гости, и еще на выезде из дома было обнаружено что имеющаяся в наличии магнитола не функционирует. В принципе не сомневался что дело не в магнитоле, а скорее всего в проводке до нее, но главное что появился повод.
И вот поразмыслив размер бюджета и необходимые характеристики, решил я приобрести магнитолу от того же производителя, модели DSX-A35U. Привез я её домой, но надо же разбираться почему замолчала её предшественница. Взял мультиметр и отправился в авто. В итоге было обнаружено что отсутствует масса. Прокинул массу, взял с аккума плюс, в разрыв добавив предохранитель, управление сделал через тумблер, по аналогии питания навигатора с регистратором. Помимо этого аналогично убрал управляющий провод сабвуфера от замка зажигания и пустил его через тот же тумблер.

В итоге очень удивился существенно изменившемуся звуку в авто. Ранее чтобы бас качал прилично добавлял низы на эквалайзере магнитолы, теперь же приходится их немного убирать. Никаких отключений магнитолы нет. Громкость звучания выше, бас четче. Не ожидал такого весомого эффекта.

В общем сделал все так как мне удобно. Так как в принципе никогда не оставляю музыки в авто когда ухожу, то теперь достаточно щелкнуть тумблером — и отключатся магнитола и буфер, для обратного процесса — еще один щелчок. Делать через замок зажигания или через микропереключатель в нем не хочу, нет привычки оставлять ключи в автомобиле, даже когда сам нахожусь рядом.

В комплекте к магнитоле идет пульт. Сейчас он занял место на панели.

Вещь удобная, но во время движения за ним тянуться не особо удобно, поэтому с нетерпением жду когда с китая придет уже универсальный пульт на руль.

Порой владельцев автомобилей не устраивает штатная автомагнитола. Заменить ее совсем несложно. Поможет с этим статья, в которой описывается, как снять магнитолу правильно, чтобы установить новое устройство.

Инструкция по снятию устройства

Перед тем, как поменять установленную автомагнитолу на новую, нужно сначала снять старое устройство.

Демонтаж прибора с авто

Для снятия необходимо приготовить небольшой набор инструментов и материалов:

• набор ключей для автомагнитолы, которыми она комплектуется с завода;
• крестообразная и шестигранная отвертки;
• канцелярский нож;
• небольшая коробка;
• пинцет для снятия облицовки;
• изолента;
• карандаш.

Важно грамотно вынимать прибор, чтобы не нарушить проводку (автор видео — Кирилл Збруенко).

Подготовка

Перед тем, как снять магнитолу с машины, нужно выполнить подготовительные работы:

1. Перед началом работ нужно заглушить двигатель и обесточить автомобиль, отсоединив минусовую клемму от аккумуляторной батареи.
2. Вынимая штекера от разъемов, не стоит их дергать, чтобы не сломать. Все провода от гнезд в задней части следует отсоединять максимально аккуратно.
3. Если при демонтаже будет много проводов, следует приготовить изоленту и карандаш, чтобы затем разобраться с проводкой. Провода необходимо изолировать и пометить.
4. Далее необходимо подготовить ключи для магнитолы. Каждый производитель применяет для своих приборов скрытые от глаз крепления. Следует разобраться, какой крепежный материал используется, и подобрать соответствующий инструмент. Обычно к штатной автомагнитоле ключи прилагаются.
5. При демонтаже следует учитывать, что некоторые модели имеют салазки, которые помогают извлечь прибор из посадочного места.

Автомагнитолы отличаются дизайном и креплениями. Обычно имеется два прямоугольных и четыре круглых крепления.

Если есть штатные ключи, то демонтаж следует выполнять с их помощью.

Основной алгоритм действий

Снятие магнитолы состоит из следующих действий:

1. Перед тем, как снять автомагнитолу, необходимо демонтировать переднюю панель, которая защищает внутренние детали от механического повреждения. Снимать ее нужно аккуратно, чтобы не повредить и не поцарапать обшивку.
2. На следующем этапе необходимо выкрутить винты, с помощью которых крепится прибор к корпусу. Для этого используют крестообразную отвертку. Все болтики и винтики складываем в приготовленную коробочку, чтобы не потерять.
3. Теперь устройство можно вынуть из гнезда, где она находится, потянув на себя. На некоторых авто демонтаж проходит без проблем, но встречаются модели, на которых вытаскивать прибор тяжело.
4. Вынув автомагнитолу из посадочного места нужно отключить все разъемы. Для этого тянем вверх стопорки синего цвета, затем нужно нажать на освободившийся лепесток и можно отключать разъем с питанием. Антенну просто вынимаем из гнезда.

После того, как удалось вытащить аппарат, выполняется либо замена магнитолы, либо ее ремонт в случае, если она не работает. Если вы не знаете, как разобрать устройство, лучше доверить ремонт специалисту. При уверенности в своих силах, нужно разобрать магнитолу, устранить неисправность и поставить ее обратно.

Установка нового изделия выполняется по инструкции, которая прилагается к нему. Важно помнить, что если неправильно установить магнитолу в машине, она будет плохо звучать, а может и стать причиной короткого замыкания или даже пожара. Поэтому подключать устройство нужно только по инструкции.

Видео «Процедура снятия автомагнитолы»

В этом видео демонстрируется, как достать магнитолу, если нет штатных ключей (автор ролика — Yuri Gusev).

Снятие автомагнитолы требуется в разных случаях, например перед ее продажей. Необходимо определить тип крепления и подобрать подходящий инструмент перед тем, как снять магнитолу с автомобиля.

Разновидности креплений

Разные производители автомагнитол применяют различные типы крепления устройства к приборной панели автомобиля:

• с помощью фиксаторов, расположенных на боковых стенках проигрывателя;
• с помощью упругих защелок;
• с помощью болтов или саморезов.

В первом случае закрепление магнитолы осуществляется через вставляемую в нишу рамку. На боковых стенках корпуса головного устройства расположены впадины, а напротив их на рамке — язычки, которые загибаются и отгибаются ключами. У такого способа крепления есть минус — подверженность рамки деформации. Из-за этого закрепление магнитолы в нише может становиться менее надежным либо головное устройство может застрять. При неосторожном обращении фиксаторы и язычки могут обломиться.

Второй способ крепления отличается большей надежностью, поскольку используются защелки, изготовленные из упругого металла. Они чаще всего располагаются на боковых и верхних стенках корпуса автомобильного проигрывателя и входят в зацепление с пазами на рамке. Другие магнитолы могут также вставляться напрямую в нишу на приборной доске автомобиля.

Производители фирменных штатных магнитол чаще всего используют винтовое крепление к кронштейнам на автомобиле. Весь крепеж прячется под декоративными накладками. Все виды крепления не позволяют злоумышленникам быстро снять магнитолу с машины. Защита устройства от кражи также обеспечивается и другими элементами крепления, скрываемыми под декоративными накладками, которые нужно отыскать, перед тем как снять штатную магнитолу с автомобиля.

Для повышения надежности крепления используется шпилька, вкручиваемая одним концом в специальное отверстие на задней стенке автомагнитолы, а другим — к внутренней стенке приборной доски автомобиля. Благодаря этому повышается защита проигрывателя от кражи, так как устройство не получится извлечь даже после деформации рамки или отгибания фиксаторов подручными средствами.

Что понадобится для снятия

Инструмент, необходимый для снятия проигрывателя с транспортного средства, входит в комплект этого устройства. Ключ для снятия магнитолы представляет собой стальную полосу длиной от 5 до 10 см со специальными прорезями. На одном из концов предусмотрены выступы, за которые можно ухватиться пальцами. С помощью этого инструмента отгибаются и загибаются язычки на рамке или отжимаются упругие фиксаторы.

Если фирменная автомагнитола прикручена болтами к кронштейнам, то понадобятся 2 отвертки. Одна позволит открутить крепеж, а с помощью второй можно вынуть декоративную накладку, под которой он прячется. Снятие магнитолы, зафиксированной упругими защелками, осуществляется специальными ключами для снятия П-образной формы, которые вставляются в имеющиеся на передней панели отверстия.

Для откручивания дополнительной шпильки потребуется ключ или головка, подходящая под гайку. Если входивший в комплект инструмент для извлечения был потерян, то для демонтажа автомобильной магнитолы могут пригодиться подручные инструменты. Например, для отгибания язычков на рамке можно использовать отвертку подходящей ширины, пилку для ногтей, авторемонтный щуп, узкая и тонкая металлическая полоска или нож. Для отжатия защелок пригодятся несколько подходящих по диаметру хомутиков для проводки, гвоздь или пруток из прочного металла.

Снятие согласно инструкции с ключами

Перед снятием автомобильного проигрывателя потребуется снять панель магнитолы и декоративную рамку, под которой прячутся технологические проемы. Если это не получается сделать вручную, то надо отсоединить этот элемент тонкой отверткой, поддев поочередно прикрепляющие к корпусу головного устройства зубцы. Необходимо проявлять осторожность и не прикладывать чрезмерных усилий, чтобы не сломать обрамление. Если автомагнитола не имеет механизма защиты, то следует отсоединить аккумулятор от автомобиля для повышения безопасности.

Следующий этап снятия — это вставка ключей в щель возле рамки, находящуюся спереди устройства. Это необходимо делать аккуратно и постепенно, пока инструмент не войдет в проем между боковой стенкой автомагнитолы и язычком рамки. В этот момент будет ощущаться небольшое противодействие.

Чтобы отогнуть язычки к рамке, выводя их из зацепления с пазами на головном устройстве, следует медленно поднимать ключ, покачивая его из стороны в сторону.

Извлечение устройства, зафиксированного упругими защелками, лучше выполнять с помощником: один вставляет ключи в отверстия и аккуратно надавливает на них, другой аккуратно снимает автомагнитолу, потягивая ее на себя. Как только станут видны защелки, инструмент удаляется из проемов и устройство вынимается из ниши.

Если не снимается магнитола, то она могла быть прикручена дополнительной шпилькой или произошло заклинивание из-за повреждения рамки. В этом случае нужно будет снять приборную доску автомобиля, чтобы можно было подступиться к проигрывателю с обратной стороны. Затем откручивается наружная гайка, прикрепляющая шпильку, и магнитола вынимается из ниши. Для освобождения головного устройства следует отогнуть язычки, прикрепляющие рамку к нише приборной доски. После этого все деформировавшиеся элементы разгибаются и рамка снимается с проигрывателя.

Во время снятия магнитолы ее следует отсоединить от бортовой сети. Эту операцию лучше выполнять с помощником: один придерживает головное устройство, а другой отсоединяет коннекторы или удаляет изоляционную ленту и откручивает провода, если подсоединение осуществлялось на скрутке. В последнем случае концы проводов, идущих к бортовой сети, необходимо изолировать.

Как вытащить без ключей

Если для извлечения применяется нож или стальная полоса, то следует защитить руки перчатками, перед тем как вытащить магнитолу без ключей, чтобы случайно не пораниться. Вначале снимается передняя панель и наружное обрамление головного устройства, чтобы получить доступ к технологическим проемам.

Следующий этап извлечения магнитолы без специальных ключей — это подбор подходящего под технологический проем инструмента. Для этого нужно аккуратно засовывать его в щель, пока он не будет свободно туда проходить.

Выбранный инструмент вставляется поочередно в оба технологических проема, и отгибаются язычки на рамке так же, как при использовании фабричных ключей. Чтобы вытащить из панели прикрепленную упругими фиксаторами магнитолу без ключей, надо вставить инструменты в отверстия, нажимая на них по очереди. Когда защелки отожмутся, магнитола вытаскивается из посадочного места одновременно с самодельными ключами.

Если головное устройство обладает кодовой защитой, то не следует отключать аккумулятор автомобиля от бортовой сети перед тем, как снять магнитолу без ключей, чтобы не нарушалось функционирование устройства. При извлечении магнитолы из гнезда с ключами или без них нужно проявлять осторожность, чтобы не испортить коннекторы и не повредить или оборвать проводку во избежание короткого замыкания и пожара.

Проблемы раскодировки

Некоторые автомагнитолы обладают встроенным механизмом защиты, срабатывающим через 10-15 минут после отключения от бортовой сети. Эта мера дополнительно защищает устройство от несанкционированного использования после кражи. При следующем включении магнитола попросит ввести пароль для разблокировки. Если к проигрывателю прилагается карточка с защитным кодом или он написан в инструкции, то он вводится нажатием на функциональные кнопки с цифрами либо посредством вращения и нажатия на регулятор громкости в зависимости от модели.

Если документация с кодом потеряна, то можно раскодировать магнитолу, используя специализированные программы для компьютера или мобильного устройства. Для этого понадобится серийный номер проигрывателя, который написан на этикетке со штрих-кодом и техническими данными.

Ошибиться при вводе пин-кода магнитолы можно не более 3 раз — после этого все функции устройства заблокируются. Снять блокировку можно будет только в специализированных центрах обслуживания, куда также нужно обращаться, если серийный номер был утрачен из-за порчи наклеенной на устройство этикетки. После определения пин-кода его необходимо записать и сохранить в надежном месте.

Чтобы избежать подобных проблем, не следует отключать аккумулятор автомобиля на длительное время. При необходимости можно сделать запасной источник питания магнитолы из любой батареи для шуруповерта, дающей 12 В. Следует присоединить ее полюса к клеммам питания автомагнитолы. Для этого следует под приборной панелью найти красный, желтый и черный провода, отрезать их от общего жгута, нарастить и подключить к резервному источнику. Все соединения необходимо изолировать. Не следует включать магнитолу без необходимости, чтобы не потратить заряд.
